MAX3483E

3.3V供电、±15kV ESD保护、12Mbps、限摆率、真RS-485/RS-422收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • RS-485 I/O引脚具有ESD保护
    • ±15kV——人体模型
    • ±8kV——IEC 1000-4-2,接触放电
    • ±15kV——IEC 1000-4-2,气隙放电
  • 采用+3.3V单电源供电——无需电荷泵
  • 与+5V逻辑兼容
  • 支持12Mbps数据速率(MAX3485E/MAX3490E/MAX3491E)
  • 摆率限制实现无误差数据传输(MAX3483E/MAX3488E)
  • 2nA低电流关断模式(MAX3483E/MAX3485E/MAX3486E/MAX3491E)
  • 共模输入电压范围:-7V至+12V
  • 提供全双工和半双工版本
  • 行业标准75176引脚排列(MAX3483E/MAX3485E/MAX3486E)
  • 用于驱动器过载保护的限流和热关断功能
更多细节
show more Icon

MAX3483E系列器件 (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E)是具有±15kV ESD保护的+3.3V、低功耗收发器,适用于RS-485和RS-422通信。每个器件包含一个驱动器和一个接收器。MAX3483E和MAX3488E具有限摆率驱动器,可充分降低EMI并减少因电缆端接不当引起的反射,从而实现数据速率高达250kbps的无误差数据传输。部分限摆率的MAX3486E支持高达2.5Mbps的传输速率。MAX3485E、MAX3490E和MAX3491E的传输速率高达12Mbps。

所有器件均具有增强型静电放电(ESD)保护。所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电受到±15kV的保护,使用IEC 1000-4-2接触放电受到±8kV的保护,并使用人体模型受到±15kV的保护。

驱动器具有短路限流功能,并且通过热关断电路将驱动器输出置于高阻抗状态,以防止功耗过大。接收器输入具有故障安全特性,可在两个输入均开路时确保输出保持逻辑高电平。

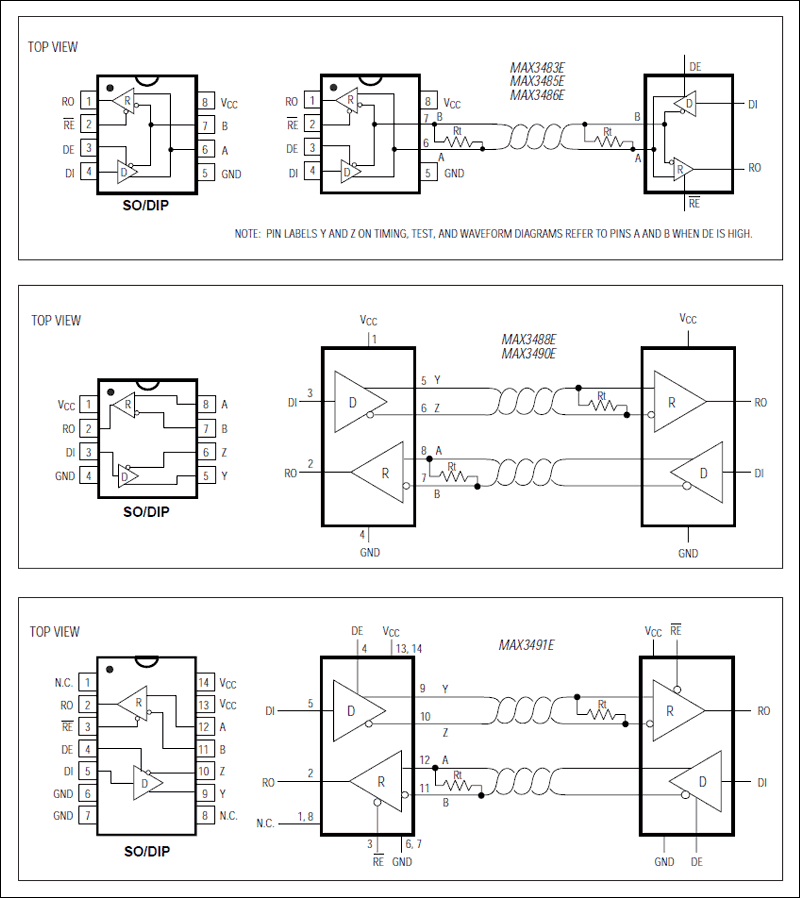

MAX3488E、MAX3490E和MAX3491E具有全双工通信功能,而MAX3483E、MAX3485E和MAX3486E可用于半双工通信。

应用

  • 工业控制局域网
  • 集成服务数字网络
  • 分组交换技术
  • 电信
  • 用于EMI敏感应用的收发器
