概览
优势和特点
- 支持代码优化，将便携式平台的功耗降至最低
- 四个功耗监测器，86dB宽动态范围
- 测量电流和电压
- 低功耗
- 慢速模式，以降低功耗
- 关断模式
- 自动操作，将处理器开销降至最低
- 每通道56位功耗累加器，在1024采样每秒的采样率下可捕获4.55小时的数据。
- 每通道14位电压寄存器
- 高度集成方案将元件数量、PCB空间和BOM成本降至最低
- 0.5V至20V较宽的电流共模范围
- 100mV低满幅、电流检测电压
- 低至5μV电流检测电压
- I2C/SMBus接口，带总线超时
- 温度范围：-40°C至+85°C

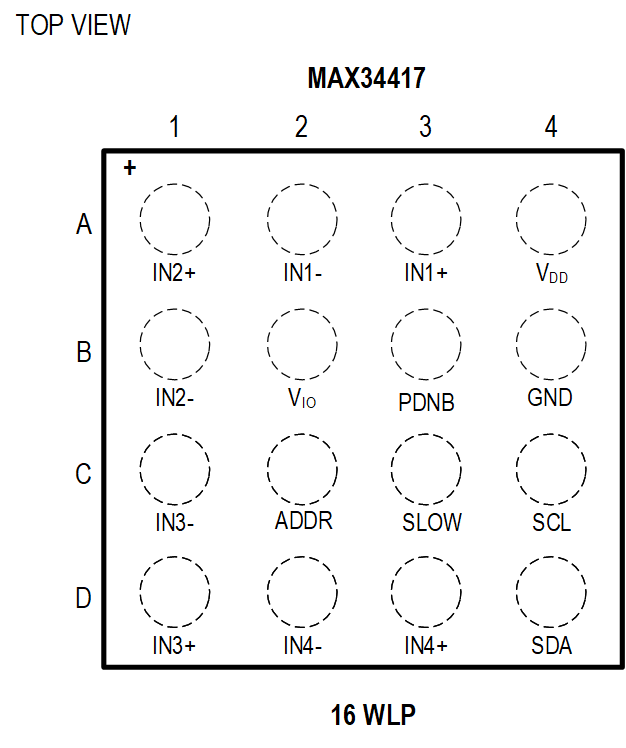

- 小尺寸、2mm x 2mm占位面积晶圆级封装(WLP)，16焊球，焊球间距为0.4mm
- 开发简单
- 提供具有高级GUI的评估板
产品详情
MAX34417为电流和电压监测器，专门用于确定便携系统的功耗。器件具有极宽动态范围(20,000:1)，允许高精度测量此类系统的功耗。器件可通过标准的I2C/SMBus串行接口进行配置和监测。单向电流传感器利用低满幅检测电压提供高精度高边操作。器件自动采集电流检测和电压采样，通过将采样相乘获得功率值，然后将功率值累加。接收到主机命令时，器件将功率采样以及累加值传输至一组主机可访问的寄存器。传输过程不会丢失采样，允许主机非实时读取数据，而且可以以任意时间间隔进行读取。
观看视频:MAX34417评估系列简介应用
- 服务器
- 智能电话
- 平板电脑
- 超极本
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

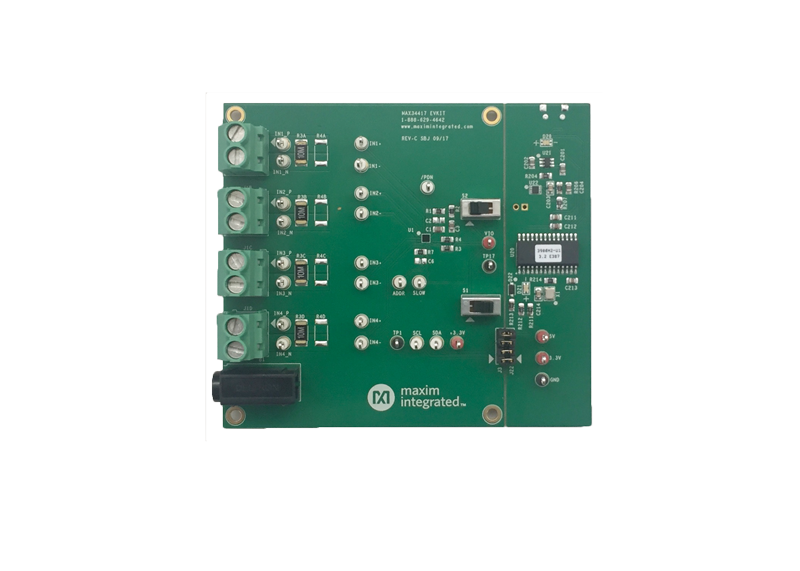

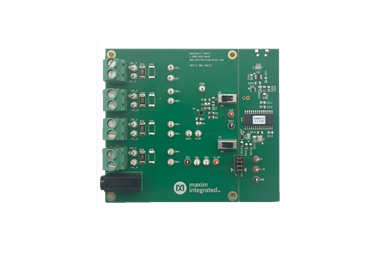

评估套件 (1)
参考资料
工具及仿真模型
IBIS模型
IBS
MAX34417 IBIS Model
751.45K
Software Development
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX34417ENE+ | 材料声明 | 质量和可靠性 | Wafer-Level Package 4x4 Bump, Full Array | |
| MAX34417ENE+T | 材料声明 | 质量和可靠性 | Wafer-Level Package 4x4 Bump, Full Array | |
| Wafer Fabrication Data |
