MAX34407

SMBus四通道、宽动态范围功耗累加器

更多 showmore-icon

优化代码执行,最大限度提高移动设备的工作时间

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 支持代码优化,将便携式平台的功耗降至最低
    • 四个功耗监测器,66dB宽动态范围
    • 测量电流和电压
    • 低功耗
    • 慢速模式,以降低功耗
    • 关断模式
  • 自动操作,将处理器开销降至最低
    • 每通道48位功耗累加器,在1024采样每秒的采样率下可捕获17分钟的数据。
    • 每通道12位电压寄存器
  • 高度集成方案将元件数量、PCB空间和BOM成本降至最低
    • 2.5V至15V较宽的电流共模范围
    • 100mV低满幅、电流检测电压
    • I2C/SMBus接口
    • 温度范围:-40°C至+85°C
    • 小尺寸、2.285mm x 2.185mm占位面积、WLP封装,16焊球,焊球间距为0.5mm
  • 开发简单
    • 提供具有高级GUI的评估板(MAX34407EVKIT#)
    • 提供Windows驱动
更多细节
show more Icon

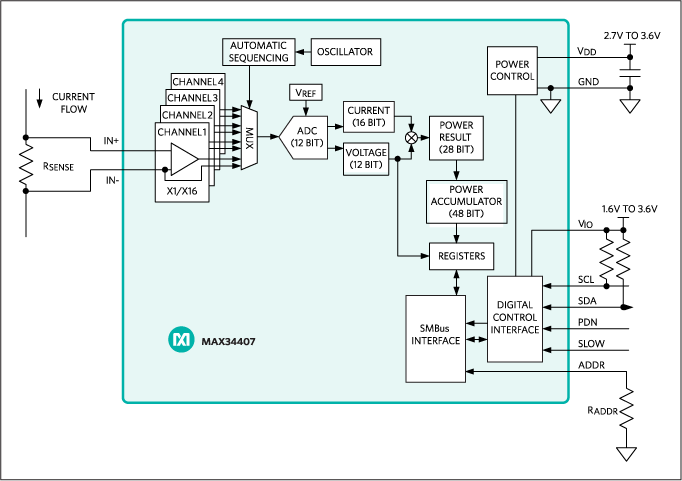

MAX34407为电流和电压监测器,专门用于确定功耗。器件具有较宽动态范围,允许高精度测量系统功耗,覆盖小功耗和大功耗。器件可通过标准的I2C/SMBus串行接口进行配置和监测。单向电流传感器利用低满幅检测电压提供高精度的高边操作。器件自动采集检测电流和电压采样,通过将采样相乘获得功率值,然后将功率值累加。接收到主机命令时,器件将功率采样以及累加值传输至一组主机可访问的寄存器。传输过程不会丢失样本,允许主机非实时读取数据,而且可以以任意时间间隔进行读取。

应用

  • 智能电话
  • 平板电脑
  • 超极本

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX34407EWE+
  • HTML
  • HTML
MAX34407EWE+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 16, 2020

- 2101

TEST

MAX34407EWE+

量产

MAX34407EWE+T

量产

10月 7, 2016

- 1600

ASSEMBLY

MAX34407EWE+

量产

MAX34407EWE+T

量产

7月 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX34407EWE+

量产

MAX34407EWE+T

量产

12月 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX34407EWE+

量产

MAX34407EWE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 16, 2020

- 2101

arrow down

TEST

MAX34407EWE+

量产

MAX34407EWE+T

量产

10月 7, 2016

- 1600

arrow down

ASSEMBLY

MAX34407EWE+

量产

MAX34407EWE+T

量产

7月 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX34407EWE+

量产

MAX34407EWE+T

量产

12月 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX34407EWE+

量产

MAX34407EWE+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX34407EVKIT

MAX34407评估板

zoom

MAX34407EVKIT

MAX34407评估板

MAX34407评估板

特性和优点

  • 很容易评估MAX34407
  • USB HID接口
  • Windows XP®和Windows® 7兼容软件
  • 符合RoHS标准
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX34407评估板(EV kit)提供评估MAX34407 SMBus 4通道宽动态范围功耗累加器所需的硬件和软件图形用户界面(GUI)。评估板包括已安装的MAX34407EWE+,以及与PC通信的micro-USB电缆。

应用

  • 智能电话
  • 平板电脑
  • 超极本
