MAX34408-MAX34409_cn: SMBus双/四通道电流监测器 Data Sheet (Rev. 0)1/10/2014PDF1M
概览
优势和特点
- 双/四通道电流监测器
- 2.5V至13.2V宽共模范围
- 12.25mV低满幅电流检测电压
- 自动轮询排序采样每路电流检测输入
- 可选平均功能，以提高电流检测精度
- 可编程数字过流门限，带延迟功能
- I2C/SMBus接口，带总线超时
- 寄存器访问实时电流测量值
- 关断输出提供过流直接硬件指示
- 低功耗
- -40°C至+85°C温度范围
- 小尺寸、16引脚(4mm x 4mm) TQFN封装
产品详情
MAX34408和MAX34409为双和四通道电流监测器，利用标准I2C/SMBus串行接口进行配置和监测。每个单向电流传感器采用精密高边工作模式,具有低满幅检测电压。器件自动对两通道或四路通道排序，收集电流检测采样并进行平均，以降低冲击噪声的影响。将原始ADC采样与用户可设置的数字门限进行比较，指示过流状态。过流条件触发硬件输出并立即提供指示，以关断必要的外部电路。
应用
- 基站
- 工业控制
- 网络交换机与路由器
- 服务器
- 智能电网系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

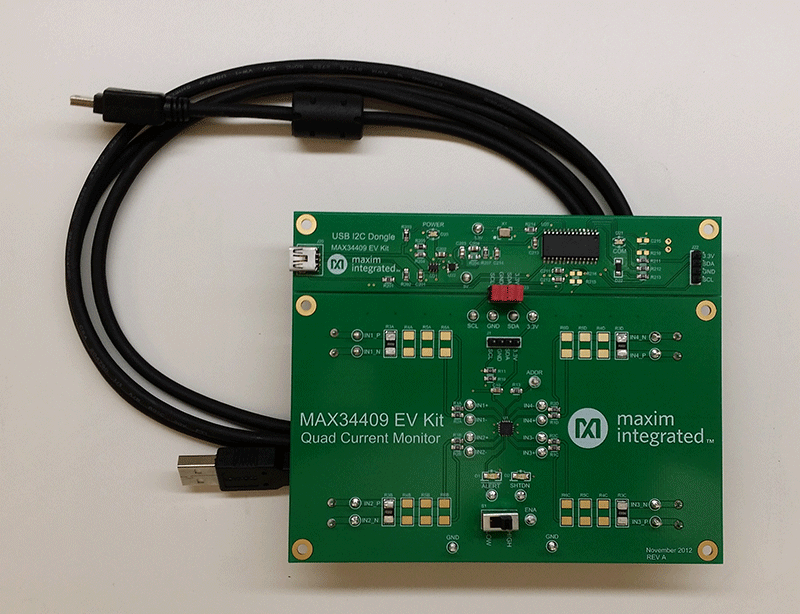

评估套件 (1)
