MAX3388E

量产

2.5V、±15kV ESD保护、RS-232收发器，用于PDA和蜂窝电话

+2.5V RS-232收发器，适用于PDA HotSync

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 提供与混合电压系统兼容的VL引脚
  • 附加I/O，支持热同步应用
  • Rx输入、Tx输出、LIN和SWIN上提供±15kV ESD保护
  • 电源电流低至300µA
  • 支持460kbps数据速率
  • 低功耗关断：1µA
  • 提供集成开关，为远程电路供电
  • 直通式引脚排列
  • 关断期间LOUT有效(MAX3389E)

MAX3388E/MAX3389E均为2.5V电源供电的EIA/TIA-232和V.28/V.24通信接口，具有低功耗、高数据速率和增强型静电放电(ESD)保护功能。MAX3388E/MAX3389E集成两个接收器和三个发射器。所有RS-232输入和输出均使用IEC 1000-4-2气隙放电方法受到±15kV的保护，使用IEC 1000-4-2接触放电方法受到±8kV的保护，并使用人体模型受到±15kV的保护。

除了传统的RS-232 I/O之外，这些器件还配备专用的逻辑电平I/O引脚，用于额外的器件间握手。关断期间，MAX3389E的逻辑电平I/O引脚保持有效。内部配备62Ω开关，用于将电源切换到外部电路或模块。

专有的低压差发射器输出级可利用双电荷泵通过+2.35V至+3.0V电源实现RS-232兼容性能。电荷泵仅需要四个0.1µF的小电容即可在+2.5V电源下工作。MAX3388E/MAX3389E能够以高达460kbps的数据速率运行，同时保持RS-232兼容输出电平。

MAX3388E/MAX3389E具有特别的VL引脚，支持在混合逻辑电压系统中进行互操作。输入和输出逻辑电平均可通过VL引脚进行引脚编程。MAX3388E/MAX3389E采用节省空间的TSSOP封装。



应用

  • 电池供电应用
  • 蜂窝数据线
  • 手持式设备
  • PDA和PDA支架
  • 外设
  • 小型笔记本电脑和掌上型电脑
MAX3388E
2.5V、±15kV ESD保护、RS-232收发器，用于PDA和蜂窝电话

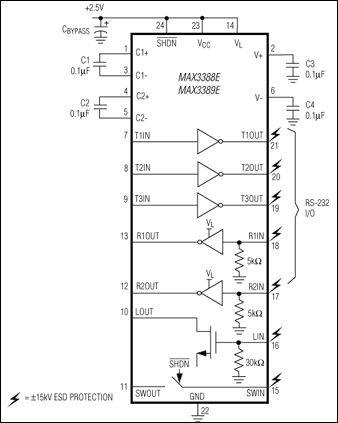

MAX3388E、MAX3389E：典型工作电路
