MAX3313E

±15kV ESD保护、460kbps、1µA、RS-232兼容收发器,µMAX封装

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • RS-232兼容I/O引脚具有ESD保护±15kV—人体模型
  • 1µA低功耗关断(MAX3311E)
  • 低电平有效INVALID输出(MAX3313E)
  • 接收器在关断模式下有效(MAX3311E)
  • 单个收发器(1Tx/1Rx),采用10引脚 µMAX封装
更多细节
show more Icon

MAX3311E/MAX3313E均为符合EIA/TIA-232标准的低功耗、5V收发器。所有发射器输出和接收器输入均使用人体模型受到±15kV的保护,非常适合需要更稳健收发器的应用。

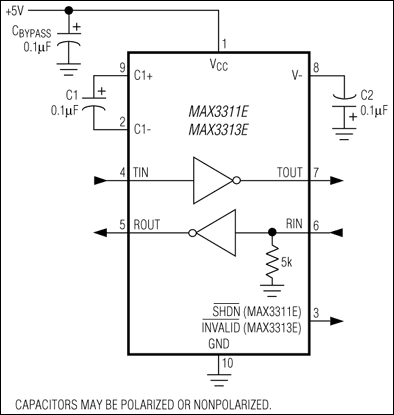

两款器件都具有一个发射器和一个接收器。这些发射器配备专有的低压差发射器输出级,可利用单个反相电荷泵通过+5V电源实现RS-232兼容操作。这些收发器仅需三个0.1µF电容,将以高达460kbps的数据速率运行,同时保持RS-232兼容输出电平。

MAX3311E具有1µA关断模式。在关断模式下,器件关闭电荷泵,将V-下拉至地,并禁用发射器输出。MAX3313E提供低电平有效INVALID输出,当连接有源RS-232电缆信号时,该输出置为高电平,向主机发出外设连接到通信端口的信号。



应用

  • 数码相机
  • 全球定位系统(GPS)
  • 手持终端
  • PDA
  • POS
  • 机顶盒
  • 电信
