MAX33076E

推荐用于新设计

提供±65V故障保护、±25V CMR和±25kV ESD保护的高速四通道RS-422/RS-485接收器

高度可靠的四通道RS485接收器，提供高标准的CMR、ESD和故障保护

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 集成保护功能提高了稳健性
    • ±65V容错四通道接收器线路
    • ±25kV ESD HBM
    • ±25V共模范围
    • 真正的故障安全接收器可在发生接收器输入短路或开路事件时防止错误转换
    • 工作温度范围：–40°C至+125°C
  • 符合行业标准，便于轻松升级
    • 采用16引脚SOIC和QSOP封装
    • 引脚排列与行业标准MAX3093-94和MAX3095-96产品系列兼容
    • 电源电压：+3.3V或+5.0V
    • 提供20Mbps或35Mbps数据速率选项

MAX33076-9E是可靠的四通道RS-485/422接收器系列，提供高CMR（共模范围）、高故障保护和高ESD保护，可耐受恶劣的电气环境。该系列的工作电源范围为+3.3V或 +5.0V。

这些器件的CMR高达±25V，有助于在特定条件下接收消息，比如两个节点之间的接地平面差异较大，或者来自电机或其他电气噪声源的外部干扰较大。这些器件的故障保护经扩展后达到±65V，可防止数据线意外短接到本地电源。高达±25kV的ESD HBM（人体模型）还可保护数据线在生产期间或在现场免受ESD冲击。

MAX33076E-79E具有真正的故障电路，确保当开路、短路或连接到端接传输线路并禁用所有驱动器时，接收器输出处于高电平状态。对于产品型号MAX33076/7E，G和 Ḡ 引脚分别配置为高电平有效和低电平有效，以及使能或禁用输出。它们与MAX3095-96引脚兼容。对于产品型号MAX33078/9E，EN12和EN34引脚分别使能Y1/Y2和Y3/Y4输出，并且与MAX3093-94引脚兼容。

整个系列采用16引脚SOIC和QSOP封装，额定温度范围为-40°C至+125°C。



应用

  • 电机控制器
  • 电信设备
  • 电网设备
  • 数控机床
  • 激光模块
MAX33076E
提供±65V故障保护、±25V CMR和±25kV ESD保护的高速四通道RS-422/RS-485接收器

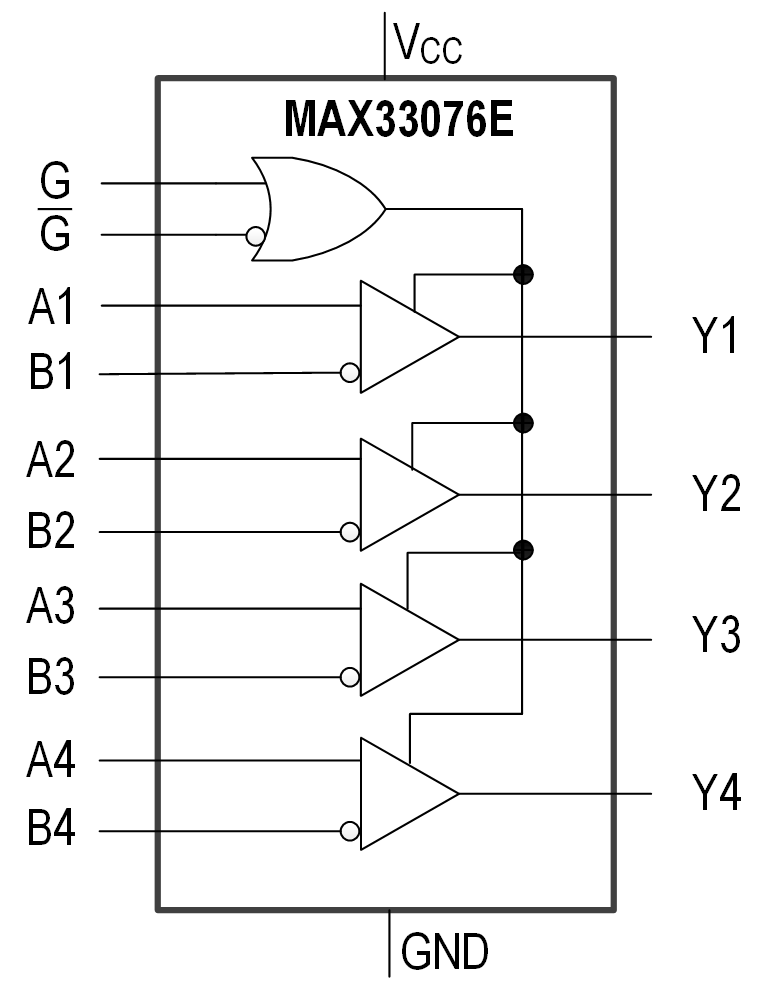

max33076e max33078e simplified block diagram1 max33076e max33078e simplified block diagram2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
MAX33076ESHLD

MAX33076E评估套件

立即购买 更多内容

特性和优点

  • 简化MAX33076E的评估
  • 兼容I/O接口（1.71V至5.5V）
  • 经过验证的PCB布局
  • 兼容Mbed™/Arduino®平台
  • 装配完成且经过测试

产品详情

MAX33076E扩展板是一款装配完成且经过测试的印刷电路板(PCB)，可演示MAX33076E的功能，其中MAX33076E是一款四通道RS-485/422接收器，数据速率高达20Mbps，提供±65V故障保护、±25V扩展共模输入范围以及±25kV ESD人体模型(HBM)。该扩展板具有数字隔离器，用作RS-485/422收发器和控制器接口之间的电平转换器。



应用

  • 数控机床
  • 激光模块
  • 电机控制器
  • 电网设备
  • 电信设备

eval board
schematic 2
schematic 3
schematic 4
MAX3307XEEVKIT

Evaluates: MAX33076E/MAX33078E

立即购买 更多内容

特性和优点

  • Operation from a Single +3V to + 5.5V Supply
  • Terminal Block Connectors for Easy RS-485/RS-422 Network Evaluation
  • Proven PCB Layout
  • Fully Assembled and Tested

产品详情

The MAX3307XE evaluation kit (EV kit) is a fully assembled and tested PCB that demonstrates the functionality of MAX33078E quad-channel RS-485/RS-422 receivers with extended ±25V input common-mode range and ±65V high fault-tolerant. Power for the MAX3307XE EV kit can be provided from a single +3V to +5.5V supply. The EV kit includes on-board terminations for easy evaluation.

The MAX3307XE EV kit is assembled with a MAX33078E in a 16-pin SOIC package. The EV kit can also be used to evaluate the MAX33076E with modification.
MAX33076ESHLD
MAX33076E评估套件
MAX33076ESHLD: Board Photo
MAX3307XEEVKIT
Evaluates: MAX33076E/MAX33078E
MAX3307XEEVKIT Angle evaluation board MAX3307XEEVKIT Top evaluation board MAX3307XEEVKIT Bottom evaluation board
