量产+3V至+5.5V、极性反转RS-485半双工收发器,具有±65V故障保护、±40V CMR和±40kV ESD保护功能
超高共模范围±40V RS-485收发器,提供±40kV超高ESD和±65V故障保护
- 产品模型
- 2
Viewing:
产品详情
- 集成保护确保实现稳健的通信
- 为驱动器输出/接收器输入(A、B数据线)提供保护
- 驱动器输出端/接收器输入端的故障保护范围为±65V
- 驱动器输出/接收器输入端的共模范围为±40V
- ±40kV人体模型(JEDEC JS-001-2017) ESD保护
- ±15kV气隙放电(IEC 61000-4-2) ESD保护
- ±10kV接触放电(IEC 61000-4-2) ESD保护
- 热插拔保护
- 短路保护
- 热关断
- 真正的故障安全特性,确保实现已知的接收器输出状态
- 宽工作温度范围:-40°C至+125°C
- 为驱动器输出/接收器输入(A、B数据线)提供保护
- 高性能收发器有助于实现灵活的设计
- 符合RS-485 EIA/TIA-485标准
- 最大数据速率:500kbps (MAX33072E)、2Mbps (MAX33073E)
- 电源电压范围:3V至5.5V
- 1/8单位负载,支持总线连接多达256个器件
MAX33072E/MAX33073E是一系列故障保护RS-485/RS-422收发器,针对通信总线线路的过压条件提供±65V保护,确保在恶劣的工业环境中实现稳健可靠的保护功能。两款器件在 VCCH(+4.5V至+5.5V)范围内均具有±40V的共模范围(CMR),超过RS-485标准要求(-7V至+12V),适用于不同系统的接地层彼此相对移动的电气噪声环境。此外还集成了一个高ESD保护电路,能够针对驱动器输出和接收器输入(A和B数据线)提供±40kV的ESD人体模型(HBM)保护。每个器件都包含一个驱动器和一个接收器,支持+3V至+5.5V的电源电压范围,便于设计人员轻松进行产品设计,在多个终端设备上使用一个具有+3.3V或+5V电源电压的器件。

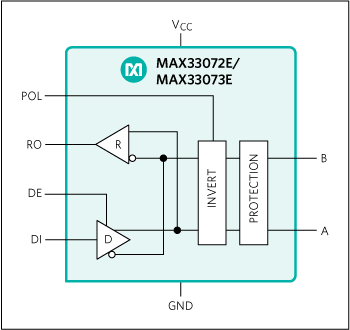

这些器件具有极性选择输入(POL),可进行A和B数据线交换,允许通过软件校正现场交叉接线的电缆。
MAX33072E提供限摆率输出,数据速率高达500kbps,MAX33073E的额定数据速率高达2Mbps,适用于需要更高带宽的应用。这些收发器经过了优化,可在嘈杂环境中实现稳健的通信。具有真正的故障安全特性,可在输入开路或短路时确保接收器输出为逻辑高电平。驱动器输出受到保护,防止发生短路情况。这些接收器具有1/8单位负载输入阻抗,支持一条总线连接多达256个收发器。MAX33072E/MAX33073E采用8引脚SOIC封装,工作温度范围为-40°C至+125°C。
应用
- 农业机械和重型机械
- 电梯控制
- 家居和楼宇自动化
- 工业自动化设备
- 运动控制器
- 电源和不间断电源
