MAX3223E

±15kV ESD保护、1µA、3.0V至5.5V、250kbps RS-232收发器,带有AutoShutdown

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 14
特性
  • 针对空间受限的应用:
    • MAX3228E/MAX3229E:±15kV ESD保护、+2.5V至+5.5V RS-232收发器,采用 UCSP™封装
    • o MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E:±15kV ESD保护、电流低至10nA、+3.0V至+5.5V、高达1Mbps、真正的RS-232收发器(MAX3246E采用UCSP封装)
  • 针对数据线应用:
    • MAX3380E/MAX3381E:+2.35V至+5.5V、1µA、2Tx/2Rx RS-232收发器,具有±15kV ESD保护I/O和逻辑引脚
更多细节
show more Icon

MAX3221E/MAX3223E/MAX3243E均为3V电源供电的EIA/TIA-232和V.28/V.24通信接口,具有自动关断/唤醒功能、高数据速率传输能力和增强型静电放电(ESD)保护。所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电受到±15kV的保护,使用IEC 1000-4-2接触放电受到±8kV的保护,并使用人体模型受到±15kV的保护。

MAX3221E/MAX3223E/MAX3243E采用Maxim开创性的 AutoShutdown功能,可实现1µA的电源电流。当RS-232电缆断开连接或连接的外设发射器关闭时,这些器件会进入低功耗关断模式,从而无需更改现有的BIOS或操作系统也能实现节电。

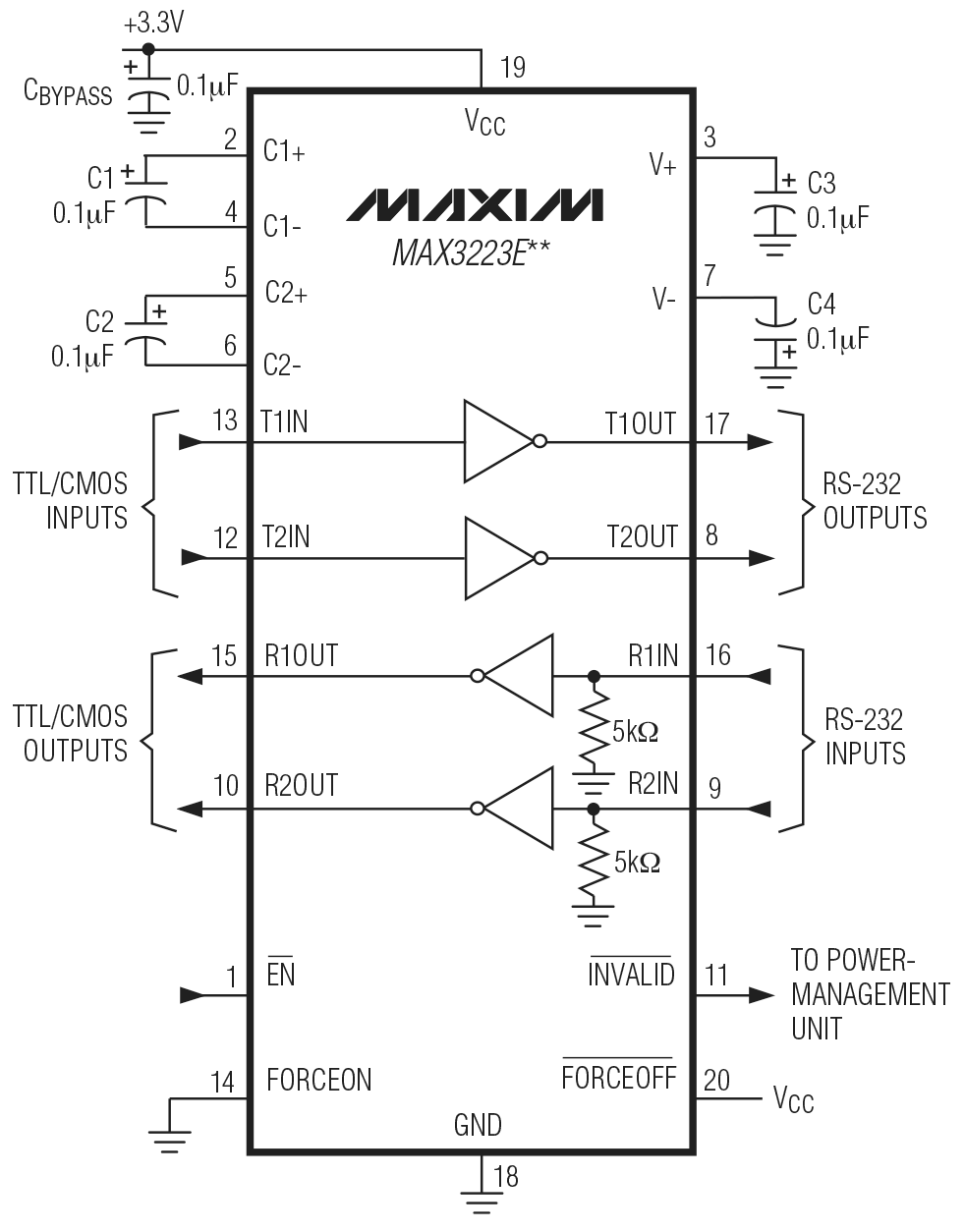

这些收发器配备专有的低压差发射器输出级,可利用双电荷泵通过+3.0V至+5.5V电源提供真正的RS-232性能。电荷泵仅需要四个0.1µF的小电容即可在+3.3V电源下工作。每个器件都支持以250kbps的数据速率运行,同时保持RS-232输出电平。

MAX3221E仅包含一个驱动器和一个接收器,构成超小尺寸的单电源RS-232收发器。MAX3223E集成两个驱动器和两个接收器。MAX3243E是一款完整的3驱动器/5接收器串行端口,非常适用于笔记本电脑或小型笔记本电脑。它还包括两个始终有效的同相接收器输出,无需对可能断电的电路中的保护二极管进行正向偏置,也能监控外部设备。

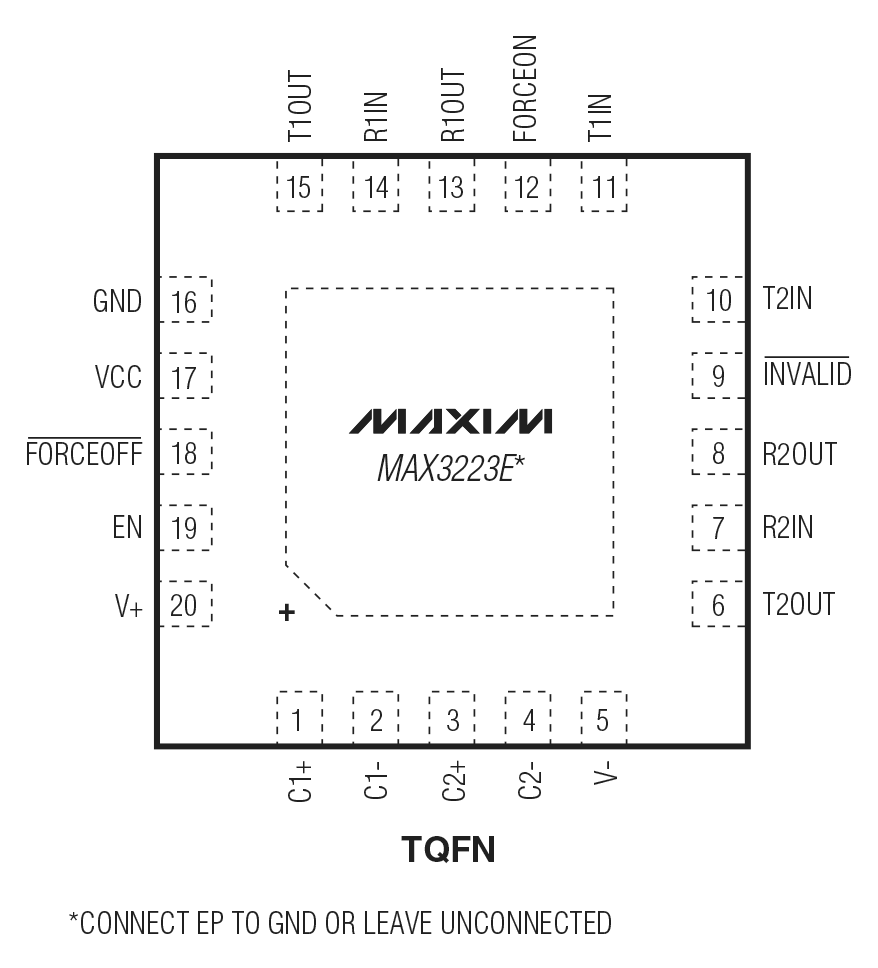

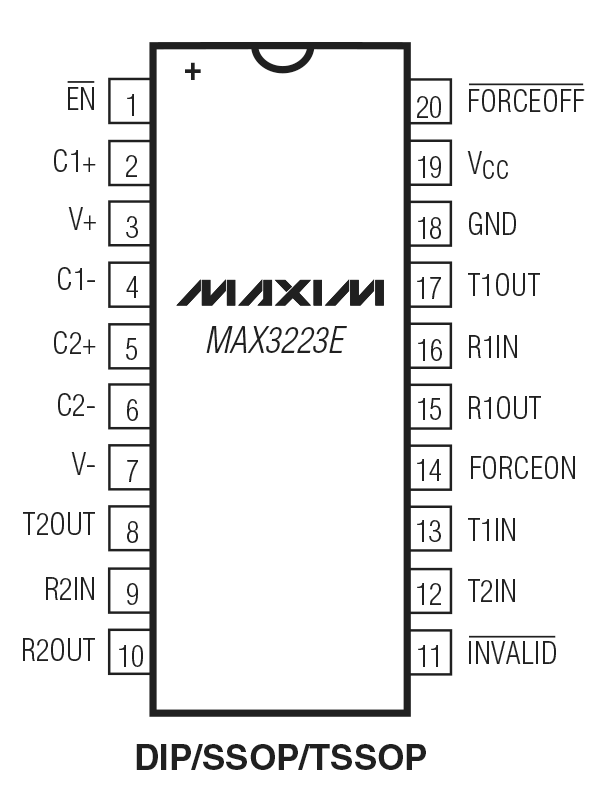

MAX3221E、MAX3223E和MAX3243E采用节省空间的TQFN、SSOP和TSSOP封装。

应用

  • 电池供电设备
  • 蜂窝电话
  • 手持式装置
  • 笔记本电脑、亚笔记本电脑与掌上电脑
  • 外设
  • 打印机
产品模型 14

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX3223ECAP+
  • HTML
  • HTML
MAX3223ECAP+T
  • HTML
  • HTML
MAX3223ECPP+
  • HTML
  • HTML
MAX3223ECTP+
  • HTML
  • HTML
MAX3223ECTP+T
  • HTML
  • HTML
MAX3223ECUP+
  • HTML
  • HTML
MAX3223ECUP+T
  • HTML
  • HTML
MAX3223EEAP+
  • HTML
  • HTML
MAX3223EEAP+T
  • HTML
  • HTML
MAX3223EEPP+
  • HTML
  • HTML
MAX3223EETP+
  • HTML
  • HTML
MAX3223EETP+T
  • HTML
  • HTML
MAX3223EEUP+
  • HTML
  • HTML
MAX3223EEUP+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 11, 2018

- 1754N

ASSEMBLY

MAX3223ECUP+

量产

MAX3223ECUP+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 11, 2018

- 1754N

arrow down

ASSEMBLY

MAX3223ECUP+

量产

MAX3223ECUP+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX3223EEVKIT

MAX3223E评估板

zoom

MAX3223EEVKIT

MAX3223E评估板

MAX3223E评估板

特性和优点

  • 单电源工作
  • 6引脚信号接头
  • DCE连接的DB9插座
  • 数字环回
  • RS-232环回
  • 硬件握手环回
  • 无铅(Pb)并符合RoHS标准
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX3223E评估板(EV kit)提供经过验证的设计,用于评估带AutoShutdown Plus™功能的1µA电源电流、1Mbps、3.0V至5.5V、RS-232收发器MAX3223E。

MAX3223E评估板PCB上已安装了MAX3223EEUP+。

应用

  • 电池供电设备
  • 蜂窝电话
  • 手持式装置
  • 笔记本电脑、亚笔记本电脑与掌上电脑
  • 外设
  • 打印机
