MAX3157

量产

高共模抑制比RS-485收发器，带有±50V隔离

低成本、±50V隔离、RS-485/RS-422收发器，提供表贴封装

数据手册 (Rev. 3)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • ±50V隔离式数据接口
  • +5V单电源
  • 光隔离收发器的低成本替代器件
  • 真正的故障安全接收器，同时保持EIA/TIA-485合规性
  • 引脚可选的全/半双工操作
  • 通过相位控制进行双绞线反转校正
  • 低功耗关断模式：25µA
  • 提供热关断功能，以实现驱动器过载保护
  • 28引脚SSOP封装
  • 提供摆率限制以降低EMI

MAX3157是一款高CMRR RS-485/RS-422数据通信接口，在混合微电路中可提供±50V隔离。逻辑端的+5V单电源为接口的两侧供电，外部±50V电容由逻辑端向隔离端传输电源。每个MAX3157包含一个发射器和一个接收器，并保证以高达250kbps的数据速率运行。驱动器具有短路限流功能，并且通过热关断电路将驱动器输出置于高阻抗状态，以防止功耗过大。接收器输入具有故障安全功能，如果输入开路、短路或连接到端接传输线并禁用所有驱动器，该功能可确保接收器输出为逻辑高电平。

MAX3157在空载时或满载且禁用驱动器时的典型电源电流消耗为25mA。当器件处于关断模式时，电源电流降至25µA。该器件可通过引脚在半双工和全双工模式之间进行选择，其接收器和发送器输出相位还可通过单独的引脚独立编程。MAX3157是光隔离收发器的低成本替代器件。有关完全隔离式RS-485/RS-422收发器的信息，请参阅MAX1480系列数据手册。



应用

  • 自动测试设备(ATE)
  • 楼宇能源管理(HVAC)
  • 楼宇安保/远程摄像机
  • 高速接入（电信）
  • 工业传感器变送器/换能器
  • 电机和运动控制
  • POS终端
  • 可编程逻辑控制器
  • 远程摄像机
  • 电信交换机
  • 测试与测量设备
  • X射线和超声诊断
MAX3157
高共模抑制比RS-485收发器，带有±50V隔离

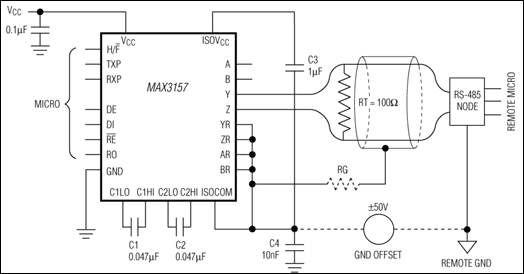

MAX3157：典型工作电路
