MAX3058

量产

5V、1Mbps、低电源电流CAN收发器

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 4种工作模式
    • 高速工作模式，数据速率最高1Mbps
    • 斜率控制模式降低EMI (数据速率40kbps至500kbps)
    • 低电流关断模式
    • 待机模式(仅MAX3058)
  • 热关断
  • 电流限制
  • ESD防护
    • ±12kV人体模型

MAX3058/MAX3059用于将控制器区域网(CAN)的协议控制器连接至CAN总线的物理导线上。它们主要用于打印机和电信背板等需要1Mbps以上数据传输速率的应用中。这些器件可以为总线和CAN控制器提供差分发送和差分接收功能。

MAX3058输出共模电压范围为-7V至+12V。MAX3059输出共模范围为0V至VCC。MAX3059内部带有一个可开关的端接电阻，特别适合于JetLink®应用。

MAX3058具有4种不同的工作模式：高速、斜率控制、待机和关断。MAX3059具有3种不同的工作模式：高速、斜率控制和关断。高速模式允许数据速率高达1Mbps。在斜率控制模式下，信号的摆动速率被按照最高500kbps的数据速率进行了优化，因此可降低EMI，并可使用未屏蔽的绞线或平行电缆。在待机模式下，发送器被关断，接收器进入低电流模式。在关断模式下，发送器和接收器均被关断。

MAX3058/MAX3059采用8引脚的SO封装，额定工作于-40°C至+125°C温度范围。

应用

  • 消费类产品
  • 工业控制网络
  • 打印机JetLink端口
  • 电信背板
MAX3058
5V、1Mbps、低电源电流CAN收发器

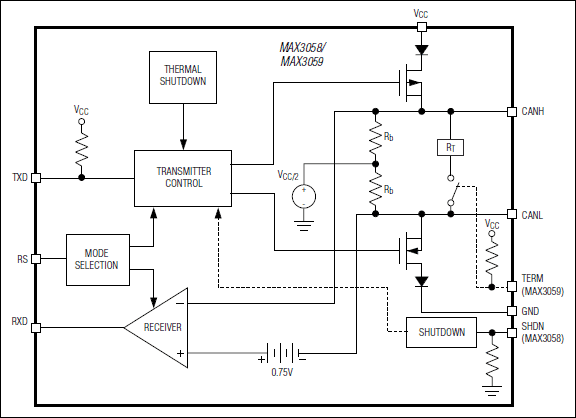

MAX3058、MAX3059：功能框图
