MAX2992: G3-PLC MAC/PHY Powerline Transceiver Data Sheet (Rev. 1)5/4/2014PDF835K
概览
优势和特点
- 兼容G3-PLC
- 满足试行标准：IEEE P1901.2、ITU G.hnem G.9955、IEC/CENELEC
- 能够工作在CENELEC、FCC和ARIB频带
- 10kHz至490kHz工作频率范围
- 单芯片方案集成物理层(PHY)和媒体访问控制器(MAC)
- 两个UART和两个SPIK接口
- 支持IPV6兼容网络层
- 6LoWPAN IPV6头压缩提高有效载荷
- 动态路由机制支持网状组网
- CSMA/CA (具有防冲突/通道接入的载波检测多路接入)
- 高速、可靠通信
- 数据速率达300kbps
- 两层前向纠错(FEC)和循环冗余校验(CRC16)
- 提供Reed-Solomon和Viterbi增强FEC
- CCM认证协处理器具有AES-128加密/解密
- 自动重复请求(ARQ)增强误差检测和数据可靠性
- 自适应动态链接可基于通道条件优化数据速率
- 可编程陷波频率
- 通过AEC-Q100汽车标准认证
产品详情

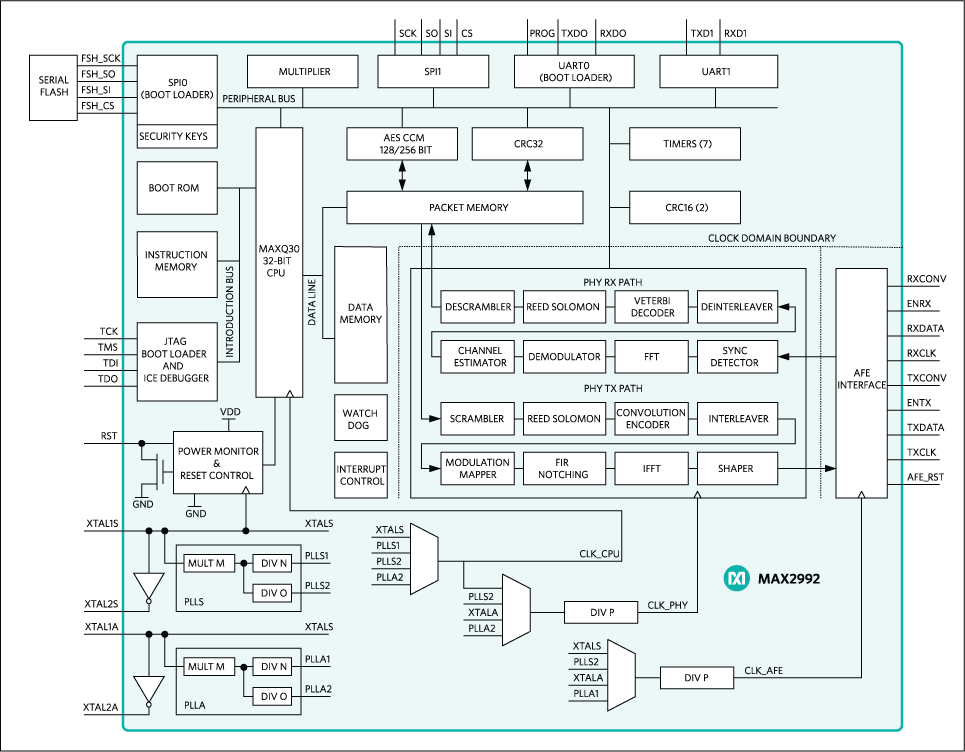

MAX2992电力线通信(PLC)基带调制解调器可通过交流电力线提供半双工异步数据通信，传输速率高达300kbps。MAX2992是一款片上系统(SoC)，利用Maxim的32位MAXQ30微控制器核构建物理层(PHY)和媒体访问控制(MAC)层。集成了模拟前端收发器的MAX2991能够与MAX2992无缝连接，共同与MAX2992 G3-PLC™固件构成完整的G3-PLC调制解调方案。
MAX2992采用带有DBPSK、DQPSK、D8PSK调制和前向纠错(FEC)的OFDM技术，支持电网的可靠数据通信。方案固有的自适应载频选择能够确保在群延时、脉冲干扰环境下可靠通信。为保证兼容性，MAX2992集成了可编程陷波机制，允许对调制解调器发送频谱的某个频段进行陷波处理。这一特性同时提供了与其它窄带发送器(例如基于FSK的传统PLC系统)协同工作的途径。
MAX2992 MAC集成6LoWPAN自适应层支持IPv6数据包。增强CSMA/CA和ARQ，结合网络路由协议，可支持各种网络的通用MAC层服务。智能通信机制和增强系统确保在任何信道条件下正常工作。这些机制包括：信道评估、自适应载频分配和网络协议。片上带有AES-128加密/解密的CCM (IEEE® 802.15.4规定的CCM扩充协议)认证协处理器提供安全和认证。
应用
- 高级表计基础架构(AMI)
- AMI集中器
- 楼宇自动化
- 电动车充电
- 家庭能量监测
- 智能电网通信
- 智能电表
- 太阳能、新能源管理
- 路灯自动控制
