MAX2991

电力线通信(PLC)集成模拟前端收发器

更多 showmore-icon

商用化电力线通信模拟前端,用于10kHz至490kHz频率范围

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 优化用于配合MAX2990 PLC基带调制解调器工作
  • Rx通路集成频带选择滤波器、AGC和10位ADC
  • Tx通路集成波形整形滤波器、可编程前置驱动器增益和10位DAC
  • 高达1.2Msps的可变采样率
  • 内置60dB动态范围的AGC和消直流失调电路
  • 可编程滤波器支持CENELEC、FCC及ARIB频段
  • 3.3V单电源供电
  • 70mA典型电源电流(半双工模式)
  • 扩展级工作温度范围
更多细节
show more Icon

MAX2991电力线通信模拟前端(AFE)是一款性能优异的集成电路,具有极高的集成度和优异的性能,可有效降低整体系统成本。MAX2991是首款专为通过电力线传输OFDM (正交频分复用)调制信号而设计的AFE。可编程滤波器工作在10kHz至490kHz频带,可利用同一器件支持CENELEC、FCC和ARIB通信标准。

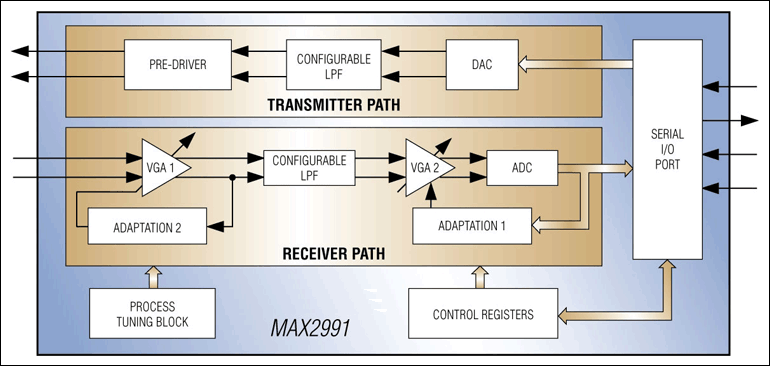

MAX2991收发器提供两个主要通道:发送(Tx)通路和接收(Rx)通路。发送通路将OFDM调制信号注入交流或直流线路。发送通道由数字IIR滤波器、数/模转换器(DAC)及后续低通滤波器、前置线路驱动器组成。接收通道用于信号增强、滤波和接收信号数字化。接收器由低通和高通滤波器、两级自动增益控制(AGC)以及模/数转换器(ADC)组成。集成AGC可将信号的动态范围最大提高至60dB,低通滤波器可消除带外噪声并选择所要求的频带。ADC转换器将经过增强和放大的输入信号转换为数字格式。集成消失调电路大大降低了直流失调。

MAX2991与MAX2990 PLC基带调制解调器配合使用,提供当前市场上性价比最高的电力线网络数据通信方案。MAX2991工作在-40°C至+85°C温度范围,采用48引脚LQFP封装。

应用

  • 自动抄表
  • 楼宇自动化
  • 制热、通风与空调控制(HVAC)
  • 家庭自动化
  • 工业自动化
  • 照明控制
  • 远距离监控
  • 安全系统/无钥匙门禁
  • 传感器控制和数据采集
  • 智能卡

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX2990EVKIT

MAX2990和MAX2991评估板

zoom

MAX2990EVKIT

MAX2990和MAX2991评估板

MAX2990和MAX2991评估板

特性和优点

  • 优化工作于MAX2990 PLC基带
  • Rx通道集成选频滤波器、AGC以及10位ADC
  • Tx通道集成波形整形滤波器、可编程预驱动放大器以及10位DAC
  • 可调整采样速率,高达1.2Msps
  • 内置60dB动态范围AGC和直流失调补偿
  • 工作于CENELEC、FCC、ARIB频带的可编程滤波器
  • 3.3V单电源供电
  • 70mA典型电源电流(半双工模式)
  • 扩展级工作温度范围

产品详情

MAX2990评估板安装了MAX2990基带(BB)和MAX2991模拟前端(AFE)高集成度芯片组。该系统可通过120V或240V交流电力线、直流或“冷”线传输数据。MAX2990基带采用正交频分复用(OFDM)技术,可配置工作于10kHz至490kHz频带。

MAX2990评估板包含两个调制解调器和评估软件,可以根据不同国家的规格要求进行安装和配置,评估通信性能。以下列出了针对不同通信标准的型号:

型号 说明 频带 数据速率(最大值)
MAX2990EVKITA# CENELEC A 32kHz to 95kHz 23Kbps
MAX2990EVKITB# CENELEC B 95kHz to 120kHz 9.5Kbps
MAX2990EVKITC# CENELEC C 120kHz to 140kHz 7.7Kbps
MAX2990EVKITBC# CENELEC BC 95kHz to 140kHz 16Kbps
MAX2990EVKITF# FCC 150kHz to 480kHz 96Kbps
MAX2990EVKITR# ARIB 130kHz to 450kHz 93Kbps

应用

  • 自动抄表
  • 楼宇自动化
  • 制热、通风与空调控制(HVAC)
  • 家庭自动化
  • 工业自动化
  • 照明控制
  • 远距离监控
  • 安全系统/无钥匙门禁
  • 传感器控制和数据采集
  • 电力线传输语音设备
