MAX2830

2.4GHz至2.5GHz 802.11g/b RF收发器,提供PA和Rx/Tx/模式开关

更多 showmore-icon

业内首款802.11g/b RF收发器,集成PA、Rx/Tx和不同模式的天线开关

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 工作于2.4GHz至2.5GHz ISM波段
  • IEEE 802.11g/b兼容(54Mbps OFDM和11Mbps CCK)
  • 完整的RF收发器、PA、Rx/Tx和天线开关以及晶体振荡器
    • 同类收发器中性能最佳
    • 62mA接收器电流
    • 3.3dBm Rx噪声系数
    • -75dBm Rx灵敏度(54Mbps OFDM)
    • 无需I/Q校准
    • 0.1dB/0.35° Rx I/Q增益/相位失衡
    • 33dB RF和62dB基带增益控制范围
    • 各种RF增益设置均具有60dB模拟RSSI范围
    • 快速Rx I/Q DC失调建立时间
    • 可编程基带低通滤波器
    • 20位Σ-Δ小数分频PLL,具有小于20Hz步长
    • 数字调谐晶体振荡器
    • +17.1dBm发射功率(5.6% EVM,带54Mbps OFDM)
    • 31dB Tx增益控制范围
    • 集成功率检测器
    • 完全集成的RF输入和输出匹配以及隔直
    • 串行或并行增益控制接口
    • 大于40dB Tx边带抑制,无需校准
    • Rx/Tx I/Q误差检测
  • 发射器工作于+2.7V至+3.6V
  • PA工作于+2.7V至+4.2V
  • 低功耗关断模式
  • 小尺寸48引脚TQFN封装(7mm x 7mm x 0.8mm)
更多细节
show more Icon

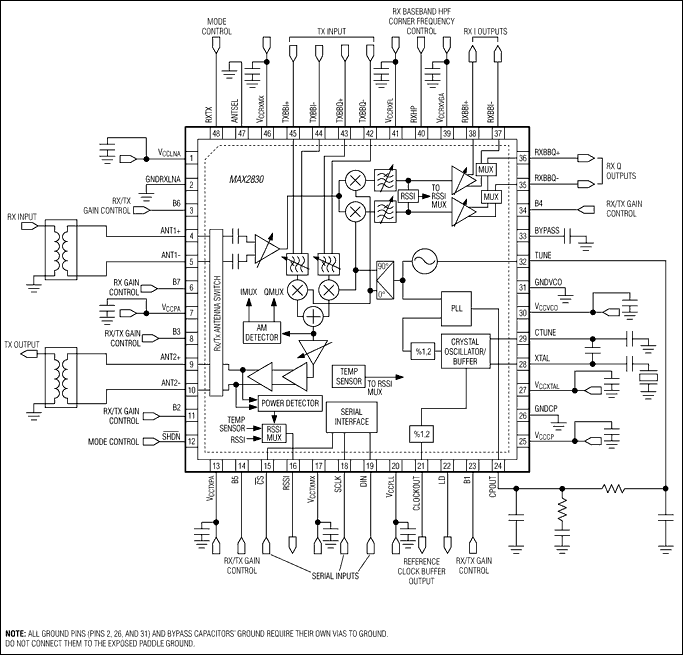

MAX2830直接变频、零IF RF收发器设计用于2.4GHz至2.5GHz 802.11g/b WLAN应用。MAX2830完全集成了实现RF收发器功能所需的全部电路,提供RF功率放大器(PA),Rx/Tx和天线切换开关、RF至基带接收通道、基带至RF发射通道、压控振荡器(VCO)、频率合成器、晶体振荡器和基带/控制接口。MAX2830包含具有快速建立时间的Σ-Δ RF合成器,具有小于20Hz的频率步长和数字调谐晶体振荡器,允许使用低成本的晶体。该器件无需I/Q校准;但是该器件集成了片内DC偏移消除和I/Q误码以及载波泄漏检测电路,以提高性能。仅需RF带通滤波器(BPF)、晶体、一对非平衡变压器和少量的无源器件即可构建完整的802.11g/b WLAN RF前端解决方案。

MAX2380为接收器和发送器集成了完整的片上滤波器,可彻底无需外部SAW滤波器。基带滤波器经过优化,满足IEEE 802.11g标准,专有的turbo模式可支持高达40MHz的通道带宽。该系列器件适用于所有802.11g OFDM数据速率(6Mbps至54Mbps)范围以及802.11b QPSK和CCK数据速率(1Mbps至11Mbps)。该IC提供小型、48引脚TQFN封装,尺寸仅为7mm x 7mm x 0.8mm。

应用

  • 通用2.4GHz ISM无线装置
  • Wi-Fi、PDA、VoIP及蜂窝手机
  • 无线扬声器与耳机

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2830ETM+
  • HTML
  • HTML
MAX2830ETM+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

WAFER FAB

MAX2830ETM+

量产

MAX2830ETM+T

量产

4月 9, 2018

- 1682

ASSEMBLY

MAX2830ETM+

量产

MAX2830ETM+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

arrow down

WAFER FAB

MAX2830ETM+

量产

MAX2830ETM+T

量产

4月 9, 2018

- 1682

arrow down

ASSEMBLY

MAX2830ETM+

量产

MAX2830ETM+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX2830EVKIT

MAX2830评估板

zoom

MAX2830EVKIT

MAX2830评估板

MAX2830评估板

特性和优点

  • 板载线路驱动和电压基准
  • 为所有RF和基带端口提供50Ω SMA连接器

产品详情

MAX2830评估板(EV kit)简化了MAX2830接收器和发射器在2.4GHz至2.5GHz ISM波段802.11g/b应用中的性能测试。评估板为所有RF和基带输入输出提供50Ω SMA连接器。差分至单端和单端至差分线路驱动器提供差分I/Q基带输入输出至单端的转换。

应用

  • 通用2.4GHz ISM无线装置
  • Wi-Fi、PDA、VoIP及蜂窝手机
  • 无线扬声器与耳机
