MAX25256

推荐用于新设计

用于隔离电源的汽车级36V H桥变压器驱动器

用于偏置栅极驱动的小型、简单隔离电源,适合EV/HEV应用

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 采用简单灵活的设计
    • 电源电压范围:8V至36V
    • 效率高达90%
    • 为变压器提供高达10W的功率
    • 欠压闭锁(UVLO)
    • 2.5V至5V兼容逻辑接口
    • 内部或外部时钟源
    • 可调过流阈值
  • 集成系统保护
    • 故障检测和指示
    • 过流限制
    • 过温保护
  • 节省电路板空间
    • 小型10引脚TDFN封装(3mm x 3mm)
    • 通过AEC-Q100认证

MAX25256 H桥变压器驱动器为实现高达10W的隔离电源提供了一种简单的解决方案。该器件通过宽范围的8V至36V直流(DC)电源提供高达300mA的电流,以驱动变压器的原边线圈。变压器的副边绕组与原边绕组比决定了输出电压,因此几乎可以选择任何隔离输出电压。

该器件具有可调限流功能,用于间接限制副边负载电流。MAX25256的限流值由外部电阻设置。当器件检测到过温或过流状况时,低电平有效FAULT输出置位。此外,该器件还具有低功耗模式,可在驱动器未使用时将总电源电流降至0.65mA(典型值)。

该器件可采用内部振荡器工作或由外部时钟驱动,以同步多个MAX25256器件并准确设置开关频率。无论使用哪个时钟源,内部电路都支持固定的50%占空比,以防止直流通过变压器。

该器件采用小型10引脚(3mm x 3mm) TDFN封装,额定温度范围为-40°C至+125°C汽车级温度范围。



应用

  • 双电池系统
  • 隔离栅极驱动器电源
  • 控制器区域网络(CAN)、串行外设接口(SPI)、I2C等应用中的隔离电源
  • 用于电机控制的隔离电源

MAX25256
用于隔离电源的汽车级36V H桥变压器驱动器

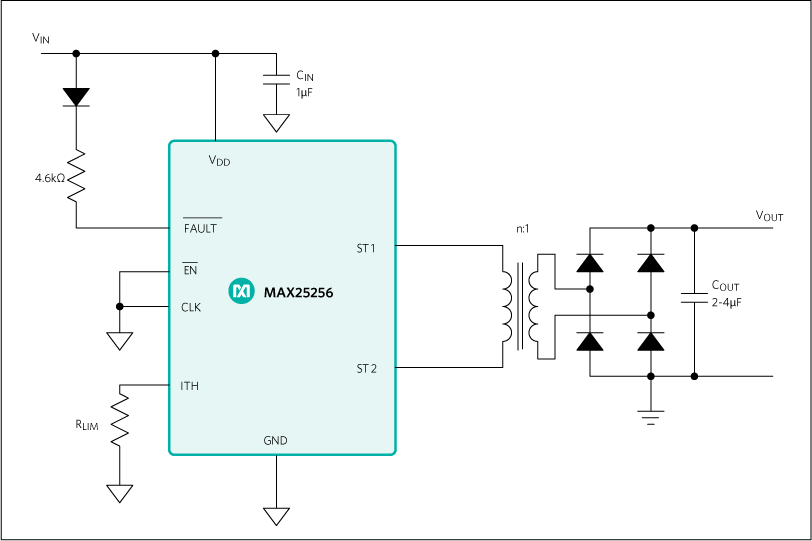

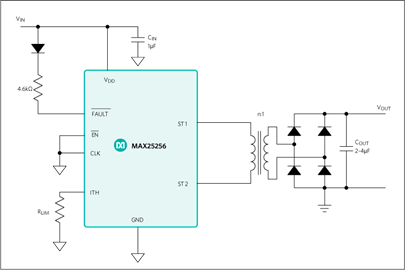

MAX25256: Simplified Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX25256EVKIT

MAX25256评估套件

特性和优点

  • 输入电源范围:8V至36V
  • 效率高达90%
  • 全波整流输出
  • 可配置为倍压器、双极半波整流器和推挽整流器输出
  • 采用内部或外部时钟工作选项
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX25256评估套件(EV套件)是一款装配完成且经过测试的PCB,内置MAX25256 10W隔离式H桥DC-DC转换器。该评估套件采用8V至36V直流电源供电,HALO的板载1:1匝数比变压器在6.8V至34.8V范围内设置输出电压,限流值为215mA。

它采用H桥DC-DC转换器拓扑,在+24V电压和2.2W至8.3W输出功率下,总效率超过90%。设计本身的平衡特性可充分减少输入纹波电流和辐射噪声,且输入电流不中断。欠压闭锁(UVLO)、可调限流值和热关断功能实现了一个稳健的10W隔离电源。该表面贴装变压器提供电气隔离,由全波整流器电路提供输出,从而减少输出电压纹波。

评估套件电路配置为全波整流器,输出电压跟随输入电压,但可配置为其他拓扑,包括倍压器、双极性输出、半波整流和推挽整流器。

该器件采用带裸露焊盘的10引脚(3mm x 3mm) TDFN封装。



应用

  • 双电池系统
  • 隔离栅极驱动器电源
  • 控制器区域网络(CAN)、串行外设接口(SPI)、I2C等应用中的隔离电源
  • 用于电机控制的隔离电源

MAX25256EVKIT
MAX25256评估套件
