MAX20366

适用于小型 Li+ 系统的带超低 IQ 调节器、充电器、电量计量器和触觉驱动器的 PMIC

数据手册 (Rev. 0)

Viewing:

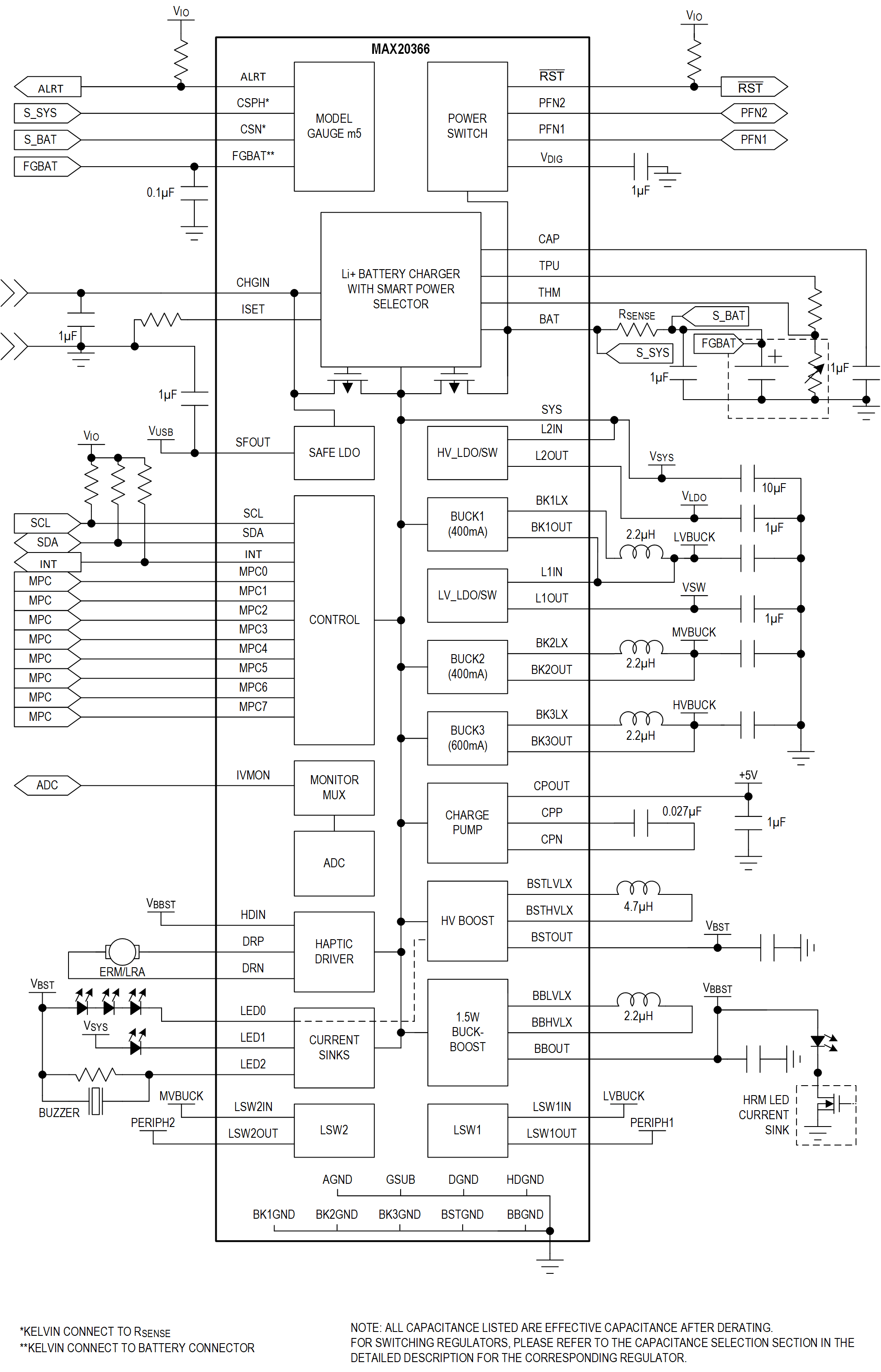

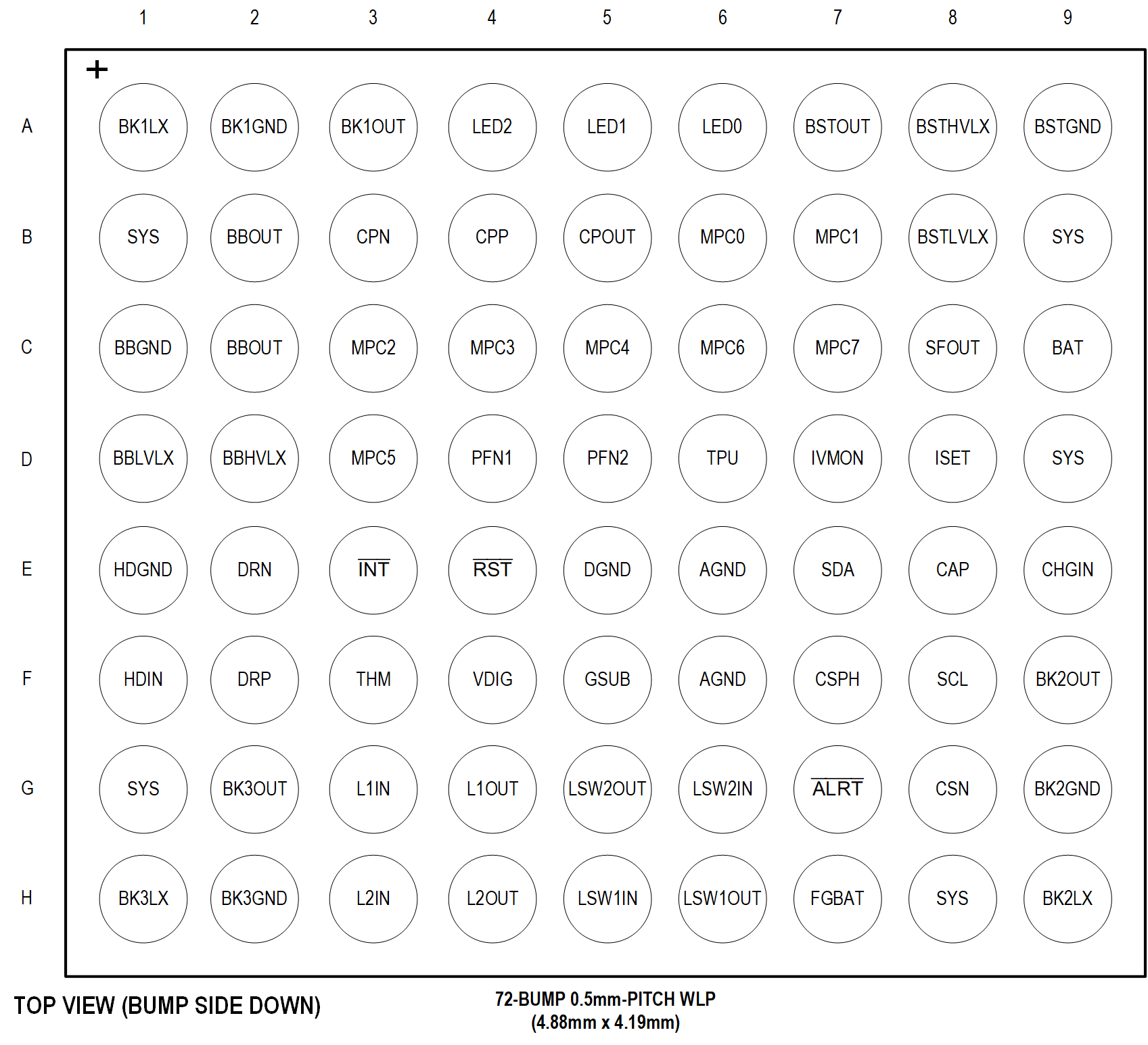

产品详情

延长电池充电后的使用时间
- 2 x Micro-I_Q、400mA 降压型稳压器（每个的典型值 I_Q = 330nA）
- Micro-I_Q、600mA 降压型稳压器（典型值 I_Q = 330nA）
  - 0.550V 至 1.180V，步进为 10mV
  - 0.550V 至 2.125V，步进为 25mV
  - 0.550V 至 3.700V，步进为 50mV
- Micro-I_Q LV LDO/负载开关（I_Q = 1μA 典型值）
  - 输入电压为 1.0V 至 2.0V
  - 50mA 输出
  - 输出为 0.5V 至 1.95V，步进为 25mV
- Micro-I_Q LDO/负载开关（I_Q = 1μA 典型值）
  - 1.71V 至 5.5V 输入电压
  - 输出为 100mA
  - 0.9V 至 4V，步进为 100mV /li>
- Micro-I_Q 降压-升压稳压器（I_Q = 2μA 典型值）
  - 输出为 1.5W
  - 2.6V 至 5V，步进为 50mV
易于实现的锂离子电池充电
- 宽范围快速充电电流：5mA 至 500mA
- 28V/-5.5V 容限输入
- 可编程 JEITA 电流/电压分布

通过高集成度最大程度减少解决方案占用空间
- 3.3V 或 5.0V 安全输出 LDO
- ERM/LRA 触觉驱动器
支持多种显示选项
- Micro-I_Q 升压型稳压器（I_Q = 2.4μA 典型值）
  - 300mW 输出
  - 5V 至 20V（步长为 250mV）
- 3 通道电流沉
  - 20V 耐压
  - 可编程范围：0.6mA 至 30mA
- 优化系统控制
  - 可编程按钮控制器
  - 可编程电源时序监控
  - 工厂待机模式
  - 片上电压/充电电流监测器多路复用器和模数转换器 (ADC)

参考资料

数据手册 1

MAX20366: PMIC with Ultra-Low IQ Regulators, Charger, Fuel Gauge, and Haptic Driver for Small Li+ System Data Sheet (Rev.0) 02/28/2025

用户手册 1

MAX20366EVKIT User Guide: Evaluation Kit for MAX20366 (Rev.0) 02/28/2025

这是最新版本的数据手册

评估套件

schematic 1

MAX20366 评估套件

立即购买更多内容

特性和优点

USB 电源选项
灵活的配置
板载 LED 电流沉和电池模拟
用于输出电压测量的检测测试点
触觉波形测量的滤波测试点
Windows^® 8/Windows 10 兼容 GUI 软件
全面装配且经过测试

产品详情

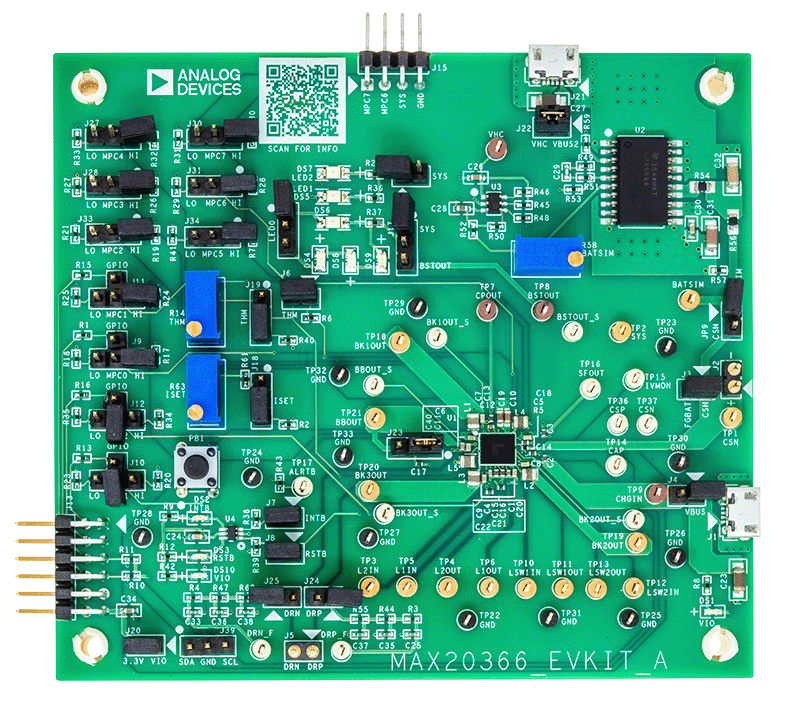

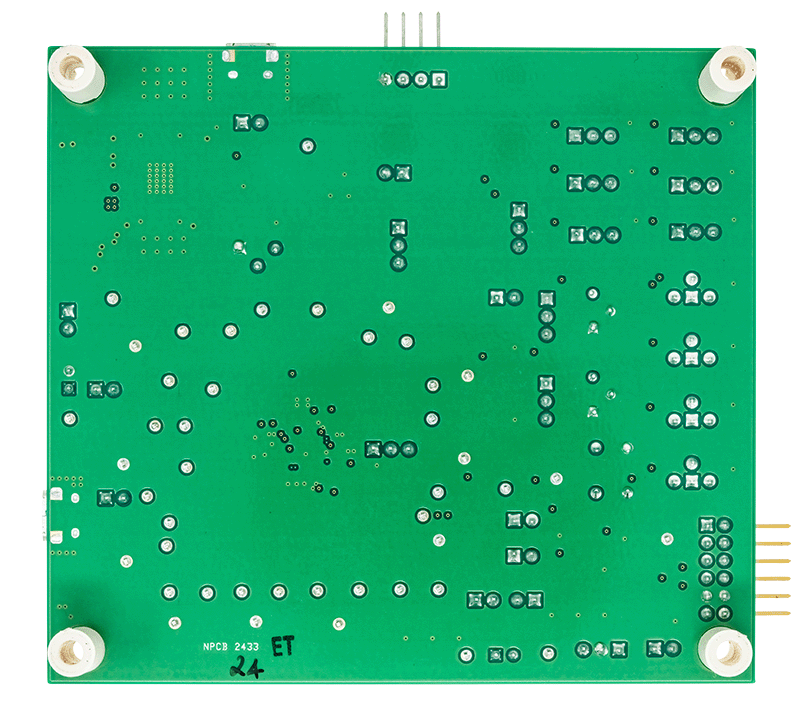

MAX20366 评估套件(EV kit)是完全组装并经过测试的电路板，用于演示 MAX20366 超低功耗可穿戴电源管理集成电路(PMIC)。MAX20366 具有降压、升压、降压-升压和线性稳压器等电压调节器，以及带有电池封装、充电器、电源路径和电量计的完整电池管理解决方案。

该套件可通过 I²C 接口进行配置，以允许对各种功能进行编程和读取套件状态。EV 套件 GUI 应用程序向 MAXPICO2PMB# 适配器板发送命令来配置套件。

MAX20366EVKIT# 没有能量收集功能。MAX20366HEVKIT# 具有能量收集功能，可连接到 MAX20361EVKIT# 以评估两个套件之间的交互。
