MAX20345

推荐用于新设计

具有超低IQ电压调节器、升/降压调节器(用于光学检测)和充电器(用于小型锂离子系统)的PMIC

经过优化的电源管理，支持可穿戴和IoT等7×24小时监测系统

数据手册 (Rev. 11) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 延长电池两次充电之间的使用时间
    • 3个低IQ降压调节器(IQ = 0.9μA，典型值)
      • 220mA输出电流
      • 通过灵活调整开关频率抑制噪声
      • Buck1：0.700V至1.330V输出电压，10mV步长
      • Buck2：0.700V至2.275V输出电压，25mV步长
      • Buck3：0.700V至3.850V输出电压，50mV步长
    • LDO1 (IQ = 0.55µA，典型值)
      • 100mA输出
      • 2.7V至5.5V输入电压范围
      • 0.8V至3.6V输出电压，100mV步长
    • LDO2 (IQ = 1µA，典型值)
      • 100mA输出
      • 1.71V至5.50V输入电压范围
      • 0.9V至4.0V输出电压，100mV步长
    • LDO3 (IQ = 1µA，典型值)
      • 50mA输出
      • 1.00V至2.00V输入电压范围
      • 0.50V至1.95V输出电压，25mV
    • 2个负载开关
      • 0.65V至5.50V输入电压范围
      • 1Ω RON @ SYS = 3.0V
    • 低IQ升/降压调节器(IQ = 2µA，典型值)
      • 1.5W输出能力
      • 2.6V至5.5V输出电压，50mV步长
  • 易于实现的Li+电池充电
    • 线性锂离子电池充电器
      • 5mA至500mA充电电流
      • +28V / -5.5V容限输入
      • 步进充电(见步进充电部分)
    • 热敏电阻监测器
    • 智能电源选择器
  • 优化系统控制
    • 上电/复位控制器
    • 按键监测器
    • 工厂运输模式
    • 系统接口
      • 带有可编程分压器的监测器多路复用器，用于监测系统电压和充电电流

MAX20345为具有超低IQ电压调节器的电源管理方案，是低功耗可穿戴应用的理想选择。器件包括一个线性电池充电器，带有智能电源选择器和多种经过功率优化的外设。器件具有3个降压调节器、3个低压差(LDO)线性调节器和1个升降/压调节器，提供高达7路调节电压，每路电压均具有超低静态电流。2个负载开关允许断开系统外设，最大程度降低系统的总静态负载。MAX20345允许系统设计师最大程度降低7×24小时工作设备的功耗以及延长电池寿命，例如可穿戴市场的产品。

3个同步、高效buck调节器采用脉冲频率调制(PFM)控制方法，有效提高轻载操作期间的效率。这些调节器的输出电压可通过I2C编程，低至0.7V。此外，buck调节器支持动态电压调节(DVS)，允许系统设计师在使用能够利用DVS优势的器件时，进一步改进系统功耗。

3个LDO调节器中的每路输出电压均可通过I2C编程。为进一步增加灵活性，每个LDO均可配置为负载开关，可用于断开系统外设的静态负载。

对于要求电压高于和/或低于电池电压的系统外设，集成升/降压转换器为其提供了便利的供电途径，且优化用于光学检测系统，例如光学心率(OHR)/PPG和SpO2测量。升/降压调节器的输出噪声达到了最小，对此类系统中敏感测量的影响降至最低。增加DVS可进一步节省相应测量条件下的功耗。

MAX20345也具有可编程电源控制器，允许器件配置用于要求器件处于真关断或常电工作状态的应用。控制器提供延迟复位信号和电压排序。MAX20345采用56焊球、0.4mm焊距、3.37mm x 3.05mm晶圆级封装(WLP)。

应用

  • IoT
  • 可穿戴设备
MAX20345
具有超低IQ电压调节器、升/降压调节器(用于光学检测)和充电器(用于小型锂离子系统)的PMIC

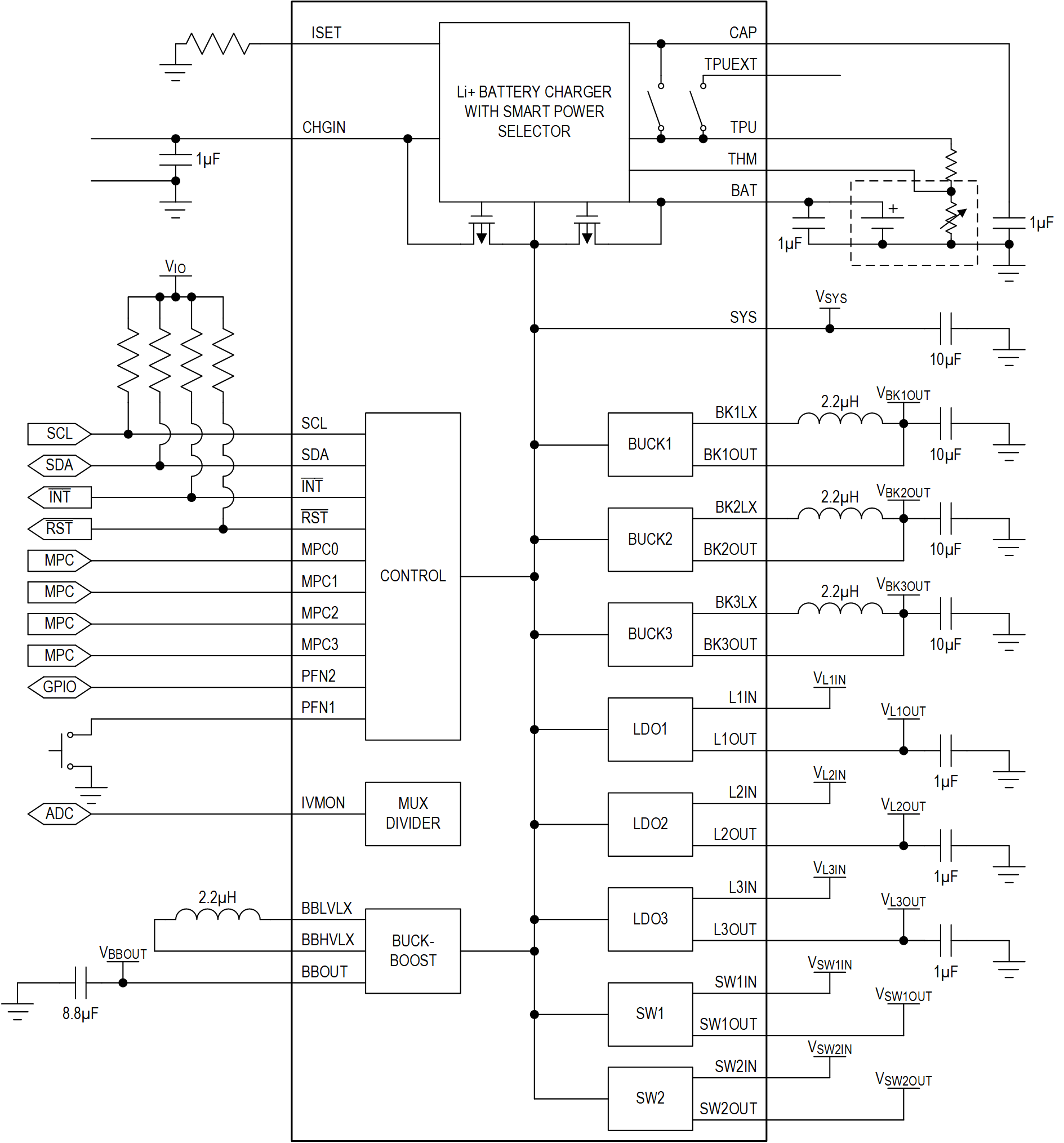

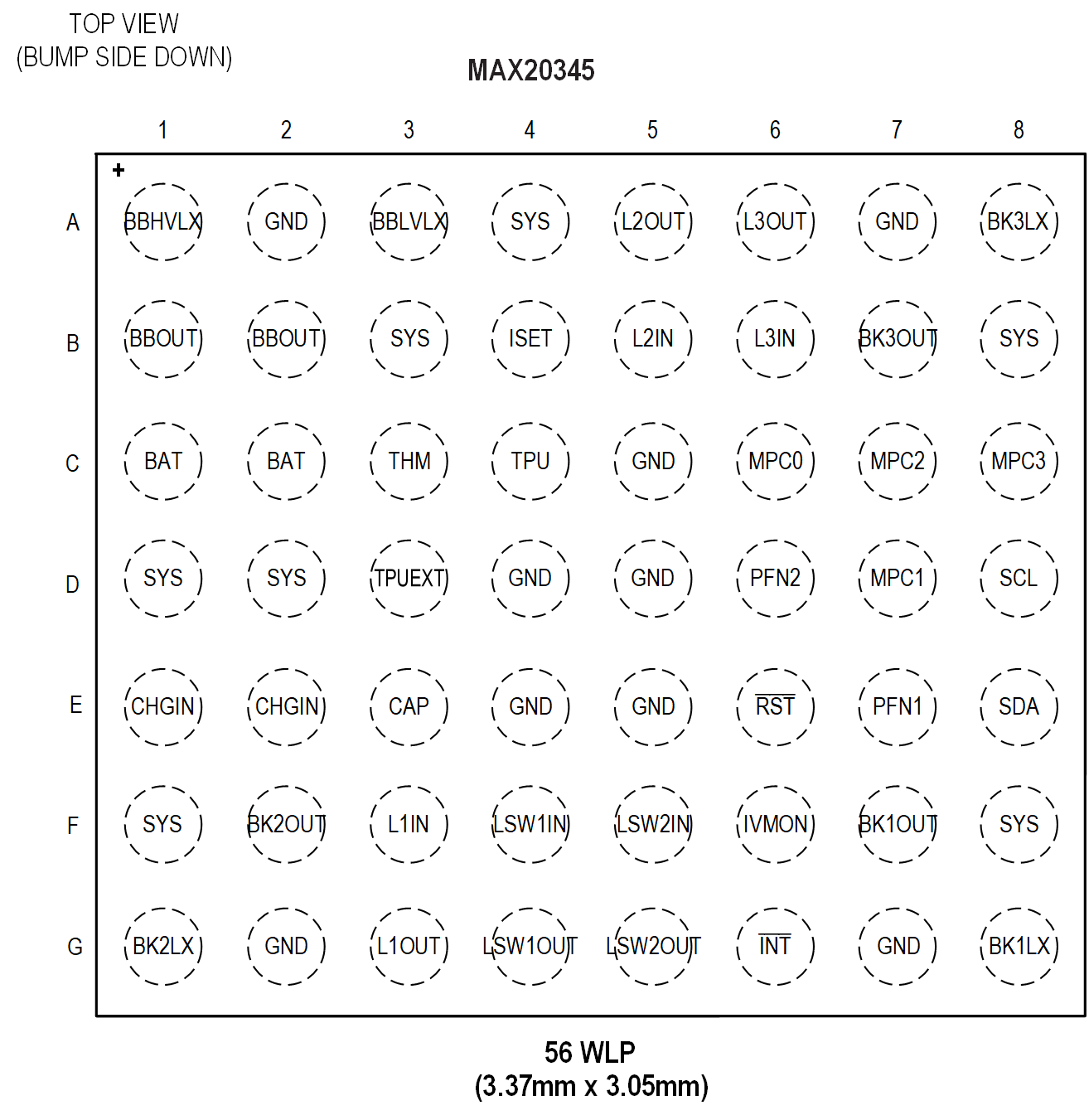

MAX20345 Functional Diagram MAX20345 Typical AppIication Circuit MAX20345 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX20345EVKIT

MAX20345评估板

立即购买 更多内容

特性和优点

  • 符合RoHS标准
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • I2C串行接口

产品详情

MAX20345评估板(EV kit)为完全装配并经过测试的电路，用于评估MAX20345可穿戴充电管理方案；器件带有I2C接口，适合低功耗可靠穿戴应用。器件包括1个线性电池充电器、智能电源选择器、3个超低静态电流降压调节器、1个升/降压调节器、3个低压差(LDO)线性调节器、2个负载开关和5个GPIO引脚。

关于MAX20345 IC操作和特性的更多信息，请参阅完整的IC数据手册。

应用

  • IoT
  • 可穿戴设备

eval board
schematic 1
MAX20345EVSYS

MAX20345评估套件

立即购买 更多内容

特性和优点

  • USB电源选项
  • 配置灵活
  • 板载电池模拟
  • 用于输出电压测量的检测测试点
  • Windows® 8/Windows 10的图形用户界面(GUI)软件
  • 装配完成且经过测试

产品详情

MAX20345评估系统（EV系统）是一个装配完善且经过测试的电路板，旨在演示MAX20345超低功耗可穿戴电源管理集成电路(PMIC)。

MAX20345是一种适合低功耗可穿戴应用的电池充电管理解决方案。该器件包含降压、升压、降压-升压和线性稳压器等电压调节器，以及具备电池密封件、线性电池充电器和智能电源路径选择器的电池管理解决方案。

MAX20345评估系统配有MAX20345_ SYS_EVKIT_B板、PICO2PMB#板和两根micro-B电缆。该评估系统已安装MAX20345AEWN+。该器件可通过I2C接口进行配置，此接口能够对多种功能进行编程并读取器件状态。该应用向MAXPICO2PMB USB转I2C适配器板发送命令以配置MAX20345。



应用

  • 物联网(IoT)
  • 可穿戴设备
MAX20345EVKIT
MAX20345评估板
MAX20345EVSYS
MAX20345评估套件

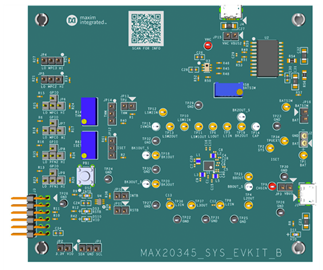

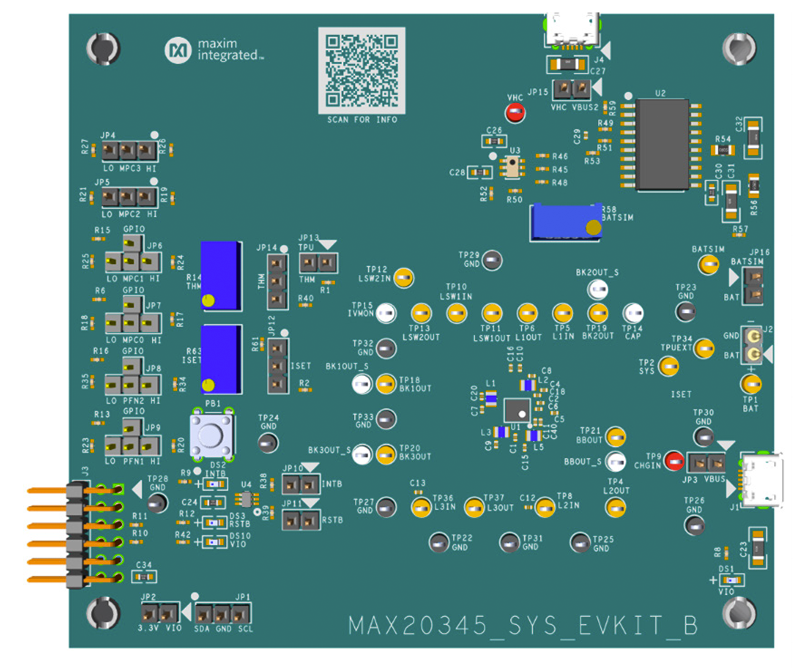

MAX20345EVSYS:Board Photo
