MAX20097

双通道、同步Buck、高亮度LED控制器,含/不含SPI接口

更多 showmore-icon

双通道、超快速响应时间、Buck控制器,无过冲或下冲

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高度集成最大程度降低BOM,用于高亮度LED驱动器,节省空间和成本
    • 4.5V至65V宽输入电压范围
    • 无补偿元件
    • 可编程开关频率
    • 外部MOSFET,可根据相应电流进行调整
  • 较宽调光比支持高对比度
    • 模拟调光
    • PWM调光
  • 适合矩阵照明
    • 灯串中个别LED短路/开路时可保持电流稳定
    • 超快响应控制环路防止过冲和下冲
  • 保护功能和较宽温度范围提高系统可靠性
    • 短路、过压和热保护
    • -40°C至+125°C工作温度范围
    • 热监测器和LED电流监测器
  • 通过SPI接口诊断故障,对于无SPI接口的应用可通过FLTB引脚诊断故障
更多细节
show more Icon

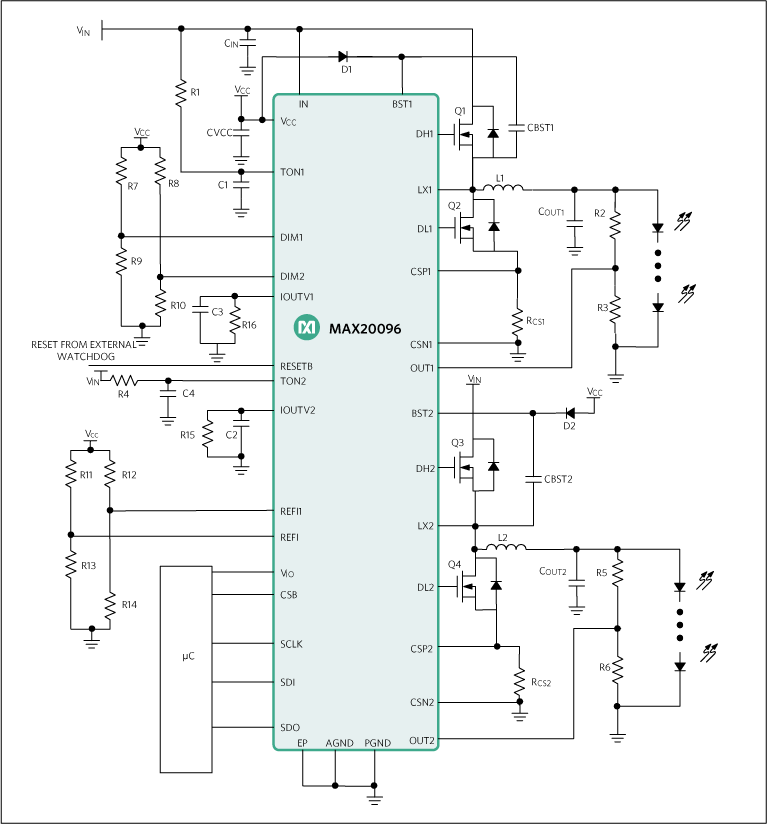

MAX20096/MAX20097为双通道、高压、同步、n沟道、高电流、buck LED驱动器。IC采用专有的平均电流模式控制结构调节电感电流。该控制方法不需要任何控制环路补偿,同时能够维持接近恒定的开关频率。通过检测底部开关器件中的电流检测电感电流,IC集成两个完全同步buck转换器,工作在4.5V至65V宽输入电压范围。IC设计用于高频操作,可工作在高达1MHz开关频率。

MAX20096中,两路通道可输出电压和电流,并且可通过SPI接口读回结温。保护特性包括电感限流保护、过压保护和热关断。MAX20096采用节省空间的热增强(5mm × 5mm)、32引脚、宽体TQFN封装,工作在-40°C至+125°C汽车级温度范围。

MAX20097采用28引脚、热增强、TSSOP封装,但没有SPI接口。器件包括漏极开路故障标志(FLTB)输出,在灯串开路、短路或者任一通道激活过压以及热关断时变为低电平。


支持矩阵和像素照明的车用HB LED控制器

应用

  • 汽车外部照明
  • 商业、工业和建筑照明
  • 日间行车灯(DRL)
  • 雾灯和自适应前灯组
  • 远光灯/近光灯/信号灯/示宽灯

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20097ATJ/VY+
  • HTML
  • HTML
MAX20097ATJ/VY+T
  • HTML
  • HTML
MAX20097AUI/V+
  • HTML
  • HTML
MAX20097AUI/V+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

MAX20096EVSYS

MAX20096 评估工具/评估系统

zoom

MAX20096EVSYS

MAX20096 评估工具/评估系统

MAX20096 评估工具/评估系统

特性和优点

  • 4.5V至65V输入电压
  • 双通道中每通道驱动1–16颗LED
  • 0A至3A LED电流
  • 演示SPI接口能力
  • 演示利用SPI接口PWM调光和模拟调光
  • 演示使用SPI接口监测LED开路/短路故障
  • 使用图形用户界面监测LED电流
  • 经过验证的PCB和热性能设计
  • 完全装配并经过测试

产品详情

MAX20096评估板(EV kit)提供经验验证的设计,用于评估MAX20096双通道、同步buck、高亮度LED控制器,器件含/不含SPI接口,用于高功率HB LED驱动器。评估板设置为双路buck LED驱动器,工作在4.5V至65V DC电源电压。评估板配置为每串LED灯提供高达3A电流,支持双通道。灯串的总电压可在3V至55V范围内变化。LED灯串的阳极应连接到LED+端子,阴极连接到PGND。

应用

  • 汽车外部照明
  • 商业、工业和建筑照明
  • 日间行车灯(DRL)
  • 雾灯和自适应前灯组
  • 远光灯/近光灯/信号灯/示宽灯

MAX20097EVKIT

MAX20097 评估板

zoom

MAX20097EVKIT

MAX20097 评估板

MAX20097 评估板

特性和优点

  • 输入电压:4.5V至65V
  • 驱动1至16颗LED,支持双通道
  • LED电流:0A至2A,支持双通道
  • 演示UVLO、输出短路保护、过载
  • 演示限流和热关断特性
  • 经过验证的PCB布局和热性能设计
  • 完全装配并经过测试

产品详情

MAX20097评估板(EV kit)提供经过验证的设计,用于评估MAX20097双同步buck控制器,支持高功率、高亮度(HB) LED驱动器。评估板设置为双路buck LED驱动器,工作在4.5V至65V DC电源电压。评估板配置为每串LED灯提供高达2A电流,支持双通道。2串LED灯串中,每串的总电压可在3V至55V范围内变化。

应用

  • 汽车外部照明
  • 商业、工业和建筑照明
  • 日间行车灯(DRL)
  • 雾灯和自适应前灯组
  • 远光灯/近光灯/信号灯/示宽灯

MAX20096EVKIT

MAX20096 评估工具/评估系统

zoom

MAX20096EVKIT

MAX20096 评估工具/评估系统

MAX20096 评估工具/评估系统

特性和优点

  • 4.5V至65V输入电压
  • 双通道中每通道驱动1–16颗LED
  • 0A至3A LED电流
  • 演示SPI接口能力
  • 演示利用SPI接口PWM调光和模拟调光
  • 演示使用SPI接口监测LED开路/短路故障
  • 使用图形用户界面监测LED电流
  • 经过验证的PCB和热性能设计
  • 完全装配并经过测试

产品详情

MAX20096评估板(EV kit)提供经验验证的设计,用于评估MAX20096双通道、同步buck、高亮度LED控制器,器件含/不含SPI接口,用于高功率HB LED驱动器。评估板设置为双路buck LED驱动器,工作在4.5V至65V DC电源电压。评估板配置为每串LED灯提供高达3A电流,支持双通道。灯串的总电压可在3V至55V范围内变化。LED灯串的阳极应连接到LED+端子,阴极连接到PGND。

应用

  • 汽车外部照明
  • 商业、工业和建筑照明
  • 日间行车灯(DRL)
  • 雾灯和自适应前灯组
  • 远光灯/近光灯/信号灯/示宽灯
