MAX1840

量产

低电压SIM/智能卡电平转换器，µMAX封装

低电压、高速、SIM/智能卡电平转换器

数据手册 (Rev. 0)

产品选型表

产品模型: 2

Viewing:

概述

SIM/智能卡电平转换
控制器电压范围：+1.4V至+5.5V
卡电压范围：+1.7V至+5.5V
±10kV ESD卡插座保护
支持在 DV_CC > V_CC 或 DV_CC < V_CC 的情况下进行电平转换
移除任一电源时自动关断
关断期间卡触点被主动拉低
总静态电源电流：1µA
总关断电源电流：0.01µA
超小型10引脚µMAX封装
符合GSM测试规范11.11和11.12

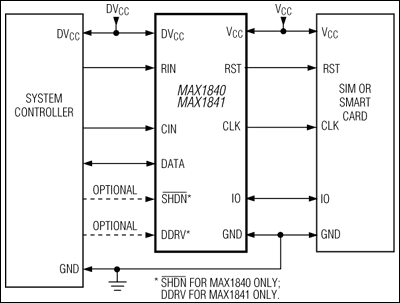

MAX1840/MAX1841用户识别模块(SIM)/智能卡电平转换器为SIM和智能卡端口提供电平转换和静电放电(ESD)保护。这些器件集成了两个用于复位和时钟信号的单向电平转换器、一个用于串行数据流的双向电平转换器，并为所有卡触点提供±10kV ESD保护。

MAX1840包含一个SHDN控制输入，用于辅助SIM卡和智能卡插拔，而MAX1841包含一个系统端数据驱动器，用于支持没有开漏输出的系统控制器。“控制器端”的逻辑电源电压范围为+1.4V至+5.5V，“卡端”为+1.7V至+5.5V。总电源电流为1.0µA。当任一电源被移除时，两个器件都会自动关断。要实现完整的SIM卡接口，可将MAX1840/MAX1841与MAX1686H 0V/3V/5V稳压电荷泵结合使用。

MAX1840/MAX1841采用超小型10引脚µMAX封装，高度仅为1.09mm，面积仅为8引脚SO的一半。

MAX1840/MAX1841符合GSM测试规范11.11和11.12。

应用

逻辑电平转换
GSM蜂窝电话的SIM接口
智能读卡器
SPI™、QSPI™、MICROWIRE™电平转换

产品模型: 2

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX1840EUB+	10-MINI_SO-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX1840EUB+T	10-MINI_SO-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

11月 13, 2024 - 2361T WAFER FAB
		pcn_2361t
MAX1840EUB+	量产
MAX1840EUB+T	量产
9月 19, 2018 - 1753N ASSEMBLY
		pcn_1753n
MAX1840EUB+	量产
MAX1840EUB+T	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
充电泵 1
MAX1686	量产	3V至5V稳压型电荷泵，用于SIM卡
电平转换器和缓冲区 2
MAX1740	过期	SIM/智能卡电平转换器，µMAX封装
MAX1741	过期	SIM/智能卡电平转换器，µMAX封装
