MAX1740

SIM/智能卡电平转换器,µMAX封装

更多 showmore-icon

业内尺寸最小的SIM/智能卡电平转换器

: 过期 tooltip
: 过期 tooltip
产品详情
产品模型 1
特性
  • SIM/智能卡电平转换
  • ±10kV ESD卡插槽保护
  • 支持 DVCC > VCC 或 DVCC < VCC 的电平转换
  • 任一电源移除时自动关断
  • 关断期间卡触点主动拉低
  • 控制器电压范围:+1.425V至+5.5V
  • 卡电压范围:+2.25V至+5.5V
  • 总静态电源电流:2.5µA(最大值)
  • 总关断电源电流:0.01µA
  • 超小型10引脚µMAX封装
  • 符合GSM测试规范11.11和11.12
更多细节
show more Icon

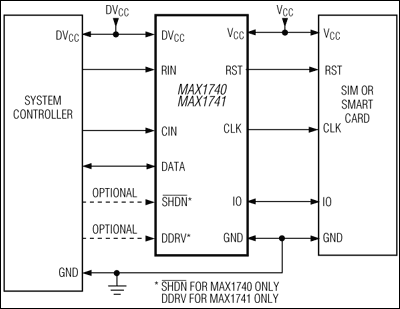

MAX1740/MAX1741用户识别模块(SIM)/智能卡电平转换器为SIM卡和智能卡端口提供电平转换和静电放电(ESD)保护。这些器件集成了两个用于复位和时钟信号的单向电平转换器、一个用于串行数据流的双向电平转换器,以及对所有卡触点的±10kV ESD保护功能。

MAX1740包含一个反SHDN控制输入,以辅助SIM卡和智能卡的插拔,而MAX1741包含一个系统端数据驱动器,以支持不带开漏输出的系统控制器。“控制器端”的逻辑电源电压范围为+1.425V至+5.5V,“卡端”为+2.25V至+5.5V。总电源电流最大为2.5µA。当任一电源被移除时,两款器件都会自动关断。要获得完整的SIM卡接口,可将MAX1740/MAX1741与MAX1686H 0V/3V/5V稳压电荷泵结合使用。

MAX1740/MAX1741采用超小型10引脚µMAX封装,高度仅为1.09mm,面积仅为8引脚SO封装的一半。

MAX1740/MAX1741符合GSM测试规范11.11和11.12。



应用

  • 逻辑电平转换
  • GSM蜂窝电话的SIM接口
  • 智能读卡器
  • SPI™、QSPI™、MICROWIRE™电平转换
