MAXREFDES99

简介

LED成本低廉且提供多种配置，使标牌和照明应用得到明显改观。MAX7219长期以来一直是开发人员进行LED驱动设计的好帮手，使用简单且灵活。然而，大多数系统驱动8x8阵列，通信量受到限制，特别是字符大小，并且没有利用MAX7219的菊花链功能。相比之下，16x16显示器能够显示大多数国际通用字母数字字符。

输入MAXREFDES99#代码，即可快速进行驱动16x16显示屏设计，使其成为原型设计和应用程序开发的强大工具。

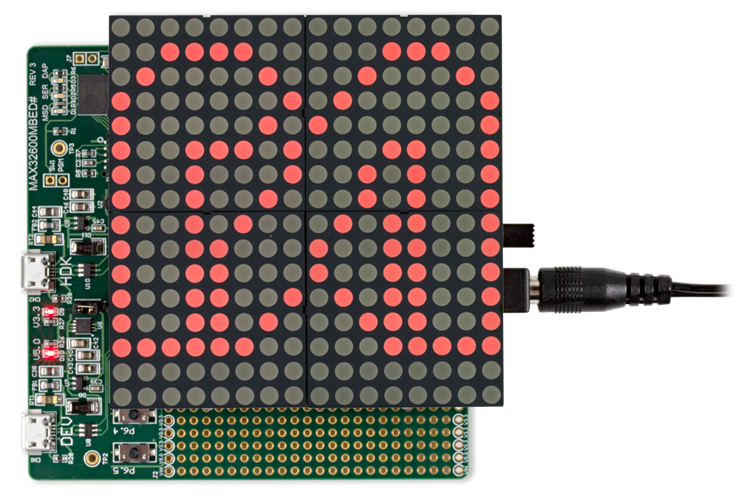

四个采用菊花链方式连接的MAX7219，可驱动安装在顶部的四个8x8红色LED点阵显示器，从而构成一个16x16矩阵显示器。

硬件详细说明

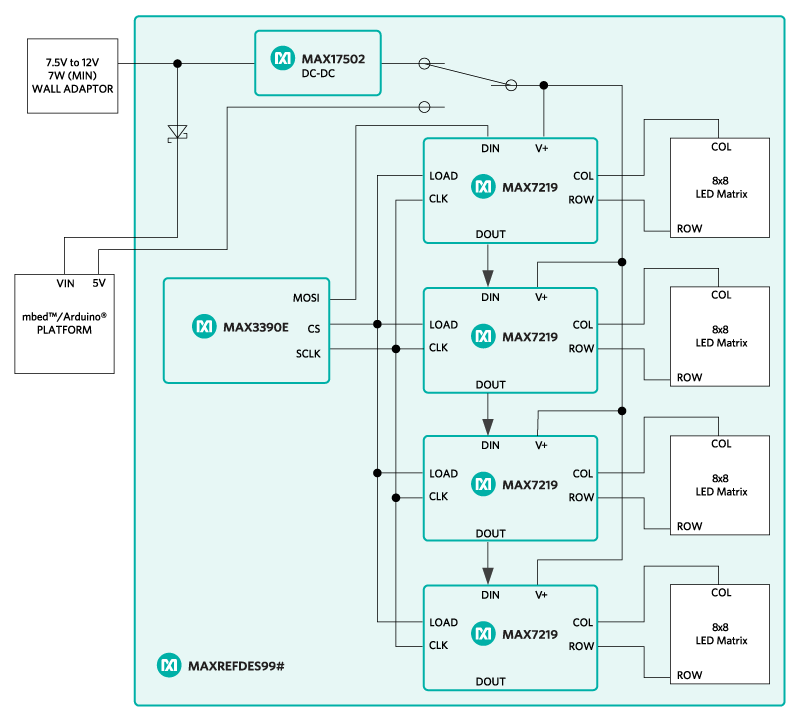

MAXREFDES99#框图如图1所示。

MAXREFDES99#可由壁式电源供电，最小功率为7W，输出电压范围为7.5VDC至12VDC。7W功率足以供显示器使用，并通过目标平台的VIN引脚支持微控制器平台运行。在开发应用程序代码时，参考设计可以选择通过USB端口供电，但是，用户必须注意不要超出其平台提供的5V电源轨的供电能力。建议通过连接到J1的壁式电源适配器为MAXREFDES99# 供电。

当扩展板配合3.3V平台使用时，MAXREFDES99#使用MAX3390E电平转换器为四个MAX7219显示驱动器提供3.3V逻辑电平兼容接口。平台和扩展板之间的串行接口分别使用D10、D11和D13用于LOAD、DIN和CLK。四个MAX7219显示驱动器采用菊花链方式连接，D11连接到U3，U3的DOUT连接到U4的DIN，依此类推。U6的DOUT悬空。

固件详细说明

针对Arduino平台和在线开发环境mbed.org开发了参考设计库，该环境支持多家ARM Cortex^®-M微控制器制造商的微控制器。这些库的源代码及其相应的“Hello World”演示程序可以在设计文件或以下链接中找到。

• Arduino
  • GitHub链接


• mbed
  • 库
  • 演示程序

图2显示了支持两个平台的演示程序简要流程图。

快速入门

设备要求：

• 带USB端口的Windows^® PC
• MAXREFDES99#
• MAX32600MBED或Arduino^® UNO开发板
• MAX32600MBED或Arduino^® UNO开发板

程序步骤

该参考设计已装配完成且经过测试。按照以下步骤验证电路板的运行情况。

1. 将MAXREFDES99#连接到用户提供的Mbed^®/Arduino平台。
2. 将壁式电源适配器连接到MAXREFDES99#的J1，并将sw1切换到箭头所指位置，以打开显示器
3. 将USB线缆从PC连接到平台。
4. 请按照以下相关说明操作：

1. Arduino
   1. 从GitHub存储库下载库
   2. 获取MAXREFDES99-master.Zip库文件
   3. 打开Arduino IDE版本1.6.7或更高版本。
   4. 在工具栏中，转到“草图”并选择“包含库”
   5. 选择“添加.ZIP库...”
   6. 转到您获取库的文件夹
   7. 打开文件夹RD99_ARDUINO_V01_00，然后选择MAX7219
   8. 导航至文件/示例/MAX7219/MAXREFDES99_example


2. Mbed
   1. 如果您从未使用过Mbed，请设置一个帐户，并按照平台产品页面上的说明将平台添加到在线编译器。
   2. 如果您使用的是Windows，并且从未在PC和mbed平台之间使用过串行通信，请按照说明操作。
   3. 将浏览器导航到此链接。
   4. 单击“导入此程序”按钮，并将演示导入为“程序”


3. 编译生成二进制文件后将其下载到您的平台。
4. 打开超级终端或您喜欢的终端模拟器，找到适合您平台的COM端口，然后按以下方式配置连接
   1. Arduino - 115200bps，8-N-1，无流量控制
   2. Mbed - 9600bps，8-N-1，无流量控制


5. 确保终端设置配置为“自动”（接收时）和“CR+LF”（传输时）。
6. 按平台上的复位按钮，并运行演示。
7. 当显示屏无限循环运行时，按下平台上的复位按钮可停止循环并返回主菜单
