MAX1818

量产

500mA、低压差线性稳压器，SOT23封装

数据手册 (Rev. 3)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 支持500mA输出电流
  • 500mA时的压差低至120mV
  • 输出电压精度：±1%
    • 预设为1.5V、1.8V、2.0V、2.5V、3.3V、5V
    • 可调范围：1.25V至5.0V
  • 电源正常输出
  • 125µA低接地电流
  • 关断电流：0.1µA
  • 热过载保护
  • 输出电流限值
  • 小型800mW 6引脚SOT23封装

MAX1818低压差线性稳压器采用+2.5V至+5.5V电源供电，确保以120mV低压差提供500mA负载电流。高精度(±1%)输出电压预设为内部调整电压（请参见完整数据手册中的选型指南），也可通过外部电阻分压器在1.25V至5.0V范围内调节。

该器件通过内部PMOS调整管将125µA的低电源电流保持独立于负载，非常适合用于便携式电池供电设备，例如个人数字助理(PDA)、蜂窝电话、无线电话、基站和笔记本电脑。

其他特性包括低电平有效开漏复位输出（指示输出何时失调）、0.1µA关断、短路保护和热关断保护。该器件采用微型800mW 6引脚SOT23封装。



应用

  • 蜂窝电话/无线电话
  • 扩展坞
  • 笔记本电脑
  • 掌上型电脑
  • PDA和其他手持设备
  • USB集线器
  • 无线基站
MAX1818
500mA、低压差线性稳压器，SOT23封装

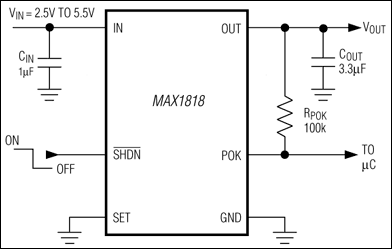

MAX1818：典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX1818EVKIT

MAX1818EUT15、MAX1818EUT18、MAX1818EUT20、MAX1818EUT25、MAX1818EUT33、MAX1818EUT50评估板

立即购买 更多内容

特性和优点

  • 输入电压范围：+2.5V至+5.5V
  • 高达500mA输出电流
  • 输出电压
    • +1.8V固定输出电压(MAX1818EUT18)
    • +1.25至+5.0V可调输出电压（外部分压器）
  • 电源正常输出
  • 6引脚SOT23封装
  • 表贴结构
  • 装配完成且经过测试

产品详情

MAX1818线稳性压器评估套件（EV套件）通过+2.5V至+5.5V输入源提供+1.8V稳压输出电压。其输出电流高达500mA。

该评估套件是一款装配完成且经过测试的表面贴装PCB。它还可以使用外部电阻评估+1.25V至+5.0V范围内的其他预设电压和其他输出电压。
MAX1818EVKIT
MAX1818EUT15、MAX1818EUT18、MAX1818EUT20、MAX1818EUT25、MAX1818EUT33、MAX1818EUT50评估板
