MAX1736
量产SOT23封装、单节Li+电池充电器,配合限流型电源使用
SOT23、单节Li+电池充电器
- 产品模型
- 4
产品详情
- 小型6引脚SOT23封装
- 独立操作或µP控制的操作
- 电压设定点精度:0.5%
- 超低功耗
- 低输入电压:4.7V(最小值)
- 通过补充充电实现满电池容量
- 无需电感
- 安全地为接近耗尽的电池预充电
- 移除输入电源时自动关断

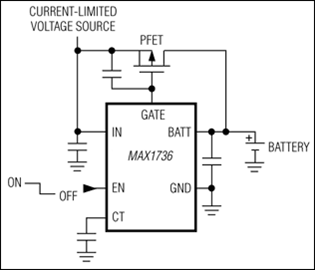

MAX1736是一款简单、低成本的单节锂离子电池充电器,适用于小型手持式应用。当与限流电压源(如插墙式电源)配合使用时,MAX1736可为单节锂离子电池提供简单、高精度的充电和终止控制。MAX1736EUT42预设为4.2V电池调节电压,而MAX1736EUT41预设为4.1V。
MAX1736以四种方式之一启动充电:电池插入、充电器上电、电池电压阈值以及通过操作外部EN引脚。该器件具有内部预充电电流源,可为接近耗尽的电池安全充电,并具有输入电源检测功能,可在电源移除时关断MAX1736,以尽量减少电池电流消耗。
MAX1736接受高达22V的输入电压,因此可兼容各种输入电源。它只有一个控制输入,但提供独立操作和微处理器控制的操作。MAX1736采用小型SOT23-6封装。提供了评估套件(EV套件)以缩短设计时间。
应用
- 摇篮架充电器
- 数码相机
- PDA及其它手持设备
- 自充电电池组
- 单节Li+电池供电便携应用
- 小型手持设备
- 无线手机
参考资料
数据手册 2
可靠性数据 1
技术文章 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX1736EUT41+ | 6-SOT_23-N/A | ||
MAX1736EUT41+T | 6-SOT_23-N/A | ||
MAX1736EUT42+ | 6-SOT_23-N/A | ||
MAX1736EUT42+T | 6-SOT_23-N/A |
产品型号 | 产品生命周期 | PCN |
---|---|---|
未找到匹配项目 | ||
3月 13, 2023 - 2361N WAFER FAB |
||
MAX1736EUT42+ | 量产 | |
MAX1736EUT42+T | 量产 |
