MAX16839
量产高压、高亮度LED线性驱动器，具有LED开路故障检测
业内性价比最高的线性HB LED驱动器方案，提供LED开路检测，理想用于汽车照明系统
- 产品模型
- 6
产品详情
- 5V至40V工作电压范围
- 集成2Ω漏极开路调整管
- 15mA至100mA可编程LED电流
- PWM调光
- LED开路故障保护
- LED开路故障状态存储器
- LED开路故障闭锁多串LED
- 支持多芯片同步LED吸电流架构
- ±5% LED电流精度
- -40°C至+125°C工作温度范围
- 热保护
- 欠压锁定
- 6引脚TDFN-EP封装和8引脚SO-EP封装

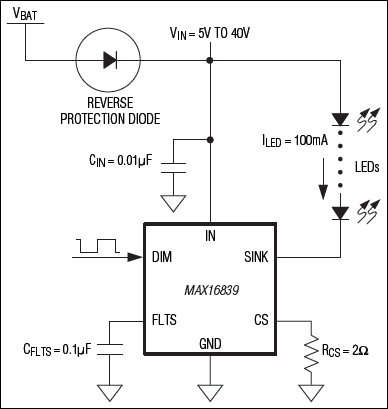

MAX16839可编程电流调节器工作在5V至40V输入电压范围，具有漏极开路、恒定吸电流输出，可提供100mA输出驱动。MAX16839非常适合汽车应用以及需要通用线性LED驱动器的应用。该器件可直接承受高达45V的汽车抛负载。
内置调整管减少了外部元件数量，同时提供±5%输出电流精度。MAX16839包括调光输入，用来控制输出电流的占空比，允许较宽的LED调光范围。此外，调光输入还可用作输出电流的通/断控制。在多串LED应用中，调光输入同步LED驱动电流的开启，确保LED串亮度均匀。
其它功能包括热保护和LED开路故障检测输出。在多串LED应用中，所有FLTS引脚连接在一起，当检测到其中一串LED出现开路时立即关断所有LED串。LED开路检测还具有故障存储器，避免随后上电过程中LED闪烁。
MAX16839采用增强散热的6引脚TDFN-EP封装和8引脚SO-EP封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 汽车外灯：转向灯、刹车灯、尾灯和标牌灯
- 汽车内灯：仪表盘和报警灯、顶灯和地图灯
- 通用照明：信号灯、LED灯
- 卡车、火车、飞机、急救车LED灯
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16839ASA+ | 8-SOIC_N-150_MIL | ||
| MAX16839ASA+T | 8-SOIC_N-150_MIL | ||
| MAX16839ATT+ | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX16839ATT+T | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX16839ATT/V+ | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX16839ATT/V+T | Thin Dual Flatpack No Leads, Exposed Pad |
