概览
优势和特点
- 6.5V至40V工作电压范围
- 可调输出电流
- MAX16815：35mA至100mA
- MAX16828：35mA至200mA
- ±3.5%输出电流精度
- 高压DIM引脚用作调光接口
- 内置调整管，低压差(典型值0.4V)
- 5V稳压输出具有4mA源出电流能力
- 热关断
- 输出短路保护
- 采用小尺寸、热增强型的3mm x 3mm、6引脚TDFN封装以及带裸焊盘的8引脚SO封装
- -40°C至+125°C工作温度范围
产品详情

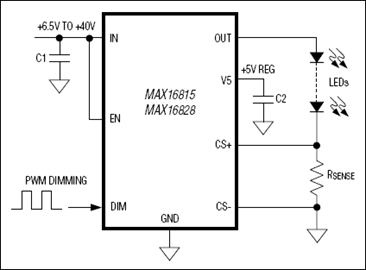

MAX16815/MAX16828电流调节器工作在6.5V至40V输入电压范围，为高亮度LED (HB LED)提供高达100mA (MAX16815)或200mA (MAX16828)的驱动电流。输出电流通过一个与LED串联的外部检流电阻设置。MAX16815/MAX16828的亮度调节输入允许较宽范围的“脉冲” PWM工作。内置调整管减少了外部元件数目，并提供±3.5%的输出电流精度。
MAX16815/MAX16828采用带有裸焊盘的热增强型、3mm x 3mm、6引脚TDFN封装，以及带有裸焊盘的8引脚SO封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 环境及建筑照明
- 显示器背光
- 汽车紧急事件报警灯
- LED灯
- 标示牌和指示器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
利用热分析预测IC的瞬态效应并避免过热6/30/2010
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX16828ASA+ | 材料声明 | 质量和可靠性 | 8-SOIC_N-150_MIL | |
| MAX16828ASA+T | 材料声明 | 质量和可靠性 | 8-SOIC_N-150_MIL | |
| Wafer Fabrication Data |
