MAX16823
量产高压、3通道、线性高亮度LED驱动器，具有LED开路检测
高集成度、高压LED驱动器，可理想用于汽车电子产品
- 产品模型
- 8
产品详情
- 5.5V至40V工作电压范围
- 可调的恒定输出电流(5mA至70mA，采用外部BJT时可高达2A)
- ±5%输出电流精度
- LED开路检测
- 3个独立的高压DIM输入
- 内置3通道具有极低压差(0.7V最大值)的调整元件
- 欠压锁定
- 输出短路保护
- 内置4mA电流能力的3.4V稳压器
- 较低的203mV精密电流检测基准
- 过热关断
- -40°C至+125°C工作温度范围

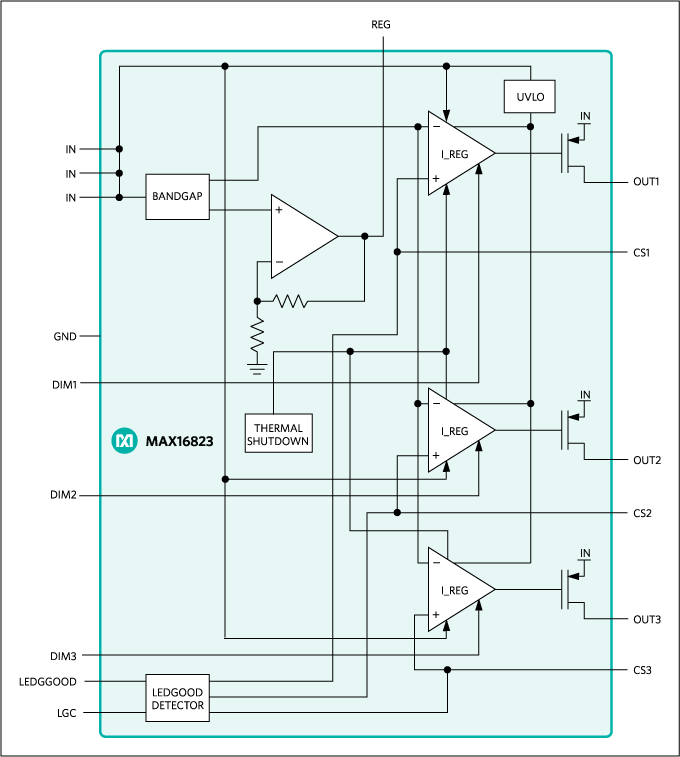

MAX16823是3通道、高亮度LED驱动器，工作于5.5V至40V输入电压范围，每个通道可为一列或多列高亮度LED (HB LED)提供高达70mA电流。各通道的电流都可通过与LED串联的外部检流电阻调整。器件具有三个亮度调节(DIM)输入，可在宽范围内实现独立的PWM调光以及输出通/断控制。波形整形电路在提供快速导通和关断时间的同时降低了EMI。
MAX16823非常适合要求高电压输入的汽车应用，并能承受高达45V的抛负载电压。内置调整元件使外部元件数目降到最低，并提供±5%的LED输出电流精度。该器件还提供用于LED开路检测的高电平有效开漏LEDGOOD输出、具备4mA输出电流能力的+3.4V (±5%)稳压输出、以及短路保护和热保护等特性。
MAX16823提供热增强型16引脚5mm x 5mm TQFN-EP和16引脚TSSOP-EP封装。工作于-40°C至+125°C汽车级温度范围。
应用
- 建筑物及工业照明
- 汽车外部：组合尾灯(RCL)、CHMSL
- 汽车内部：RGB环境照明、仪表盘指示灯、LCD背光
- 汽车紧急事件报警灯
- 导航与舰队管理指示器
参考资料
数据手册 1
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16823ATE+ | 16-LFCSP-5X5X0.75 | ||
| MAX16823ATE+T | 16-LFCSP-5X5X0.75 | ||
| MAX16823ATE/V+ | 16-LFCSP-5X5X0.75 | ||
| MAX16823ATE/V+T | 16-LFCSP-5X5X0.75 | ||
| MAX16823AUE+ | 16-TSSOP_4.4_EP-4.4_MM | ||
| MAX16823AUE+T | 16-TSSOP_4.4_EP-4.4_MM | ||
| MAX16823AUE/V+ | 16-TSSOP_4.4_EP-4.4_MM | ||
| MAX16823AUE/V+T | 16-TSSOP_4.4_EP-4.4_MM |
