该参考设计采用MAX16823 3通道线性LED驱动器和外部BJT,实现3S3P RCL驱动电路。图1和图2给出了PCB和安装了散热器的图片;图3为参考设计的电路板布局;图4为参考设计的原理图。

以下详细讨论了该参考设计,给出了主要功能电路的分析、设计规格以及测试数据。

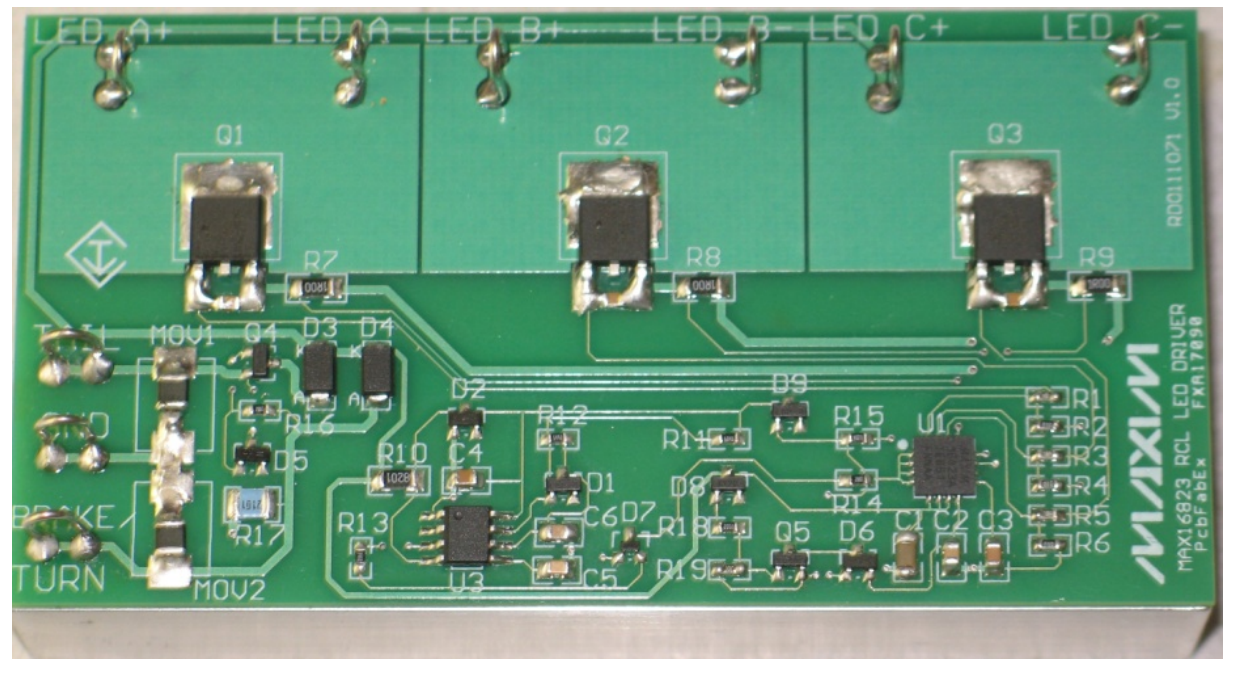

图1. PCB和安装的散热器

图1. PCB和安装的散热器

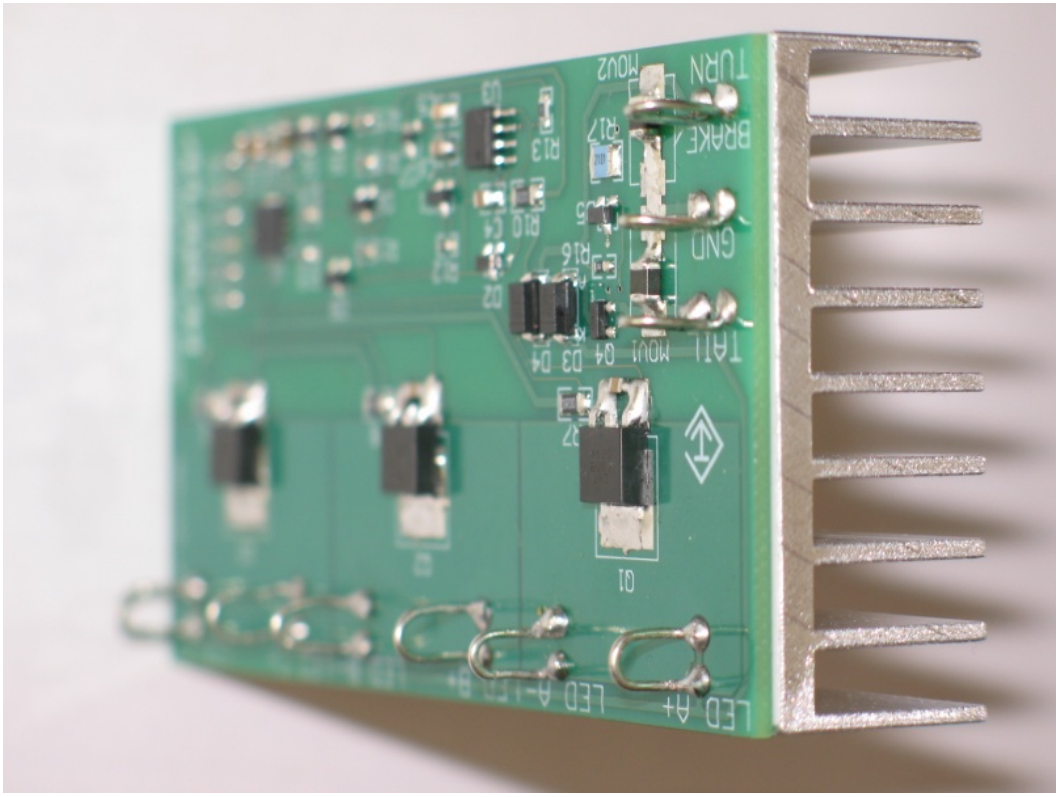

图2. 安装了散热器的侧视图

F图2. 安装了散热器的侧视图

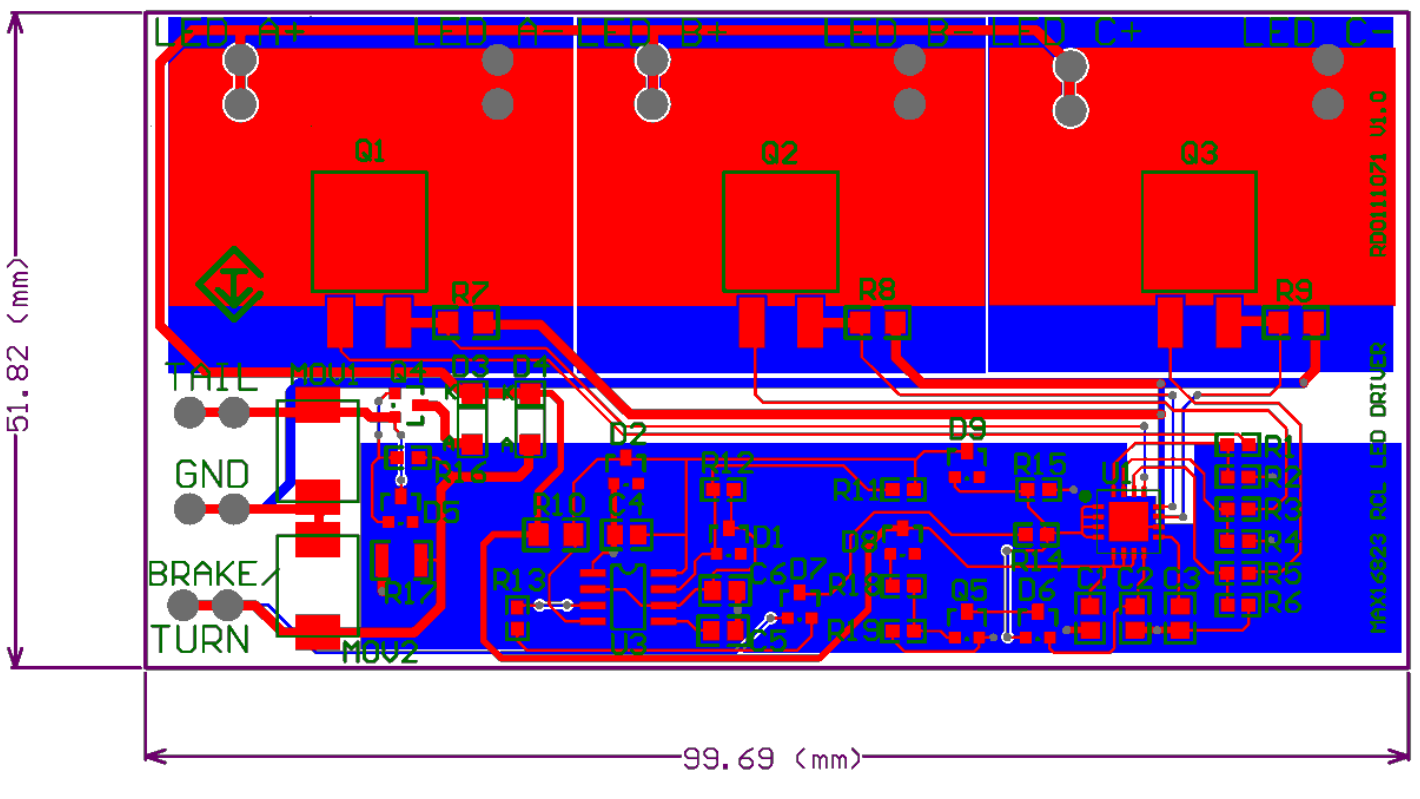

图3. LED驱动器布线

图3. LED驱动器布线

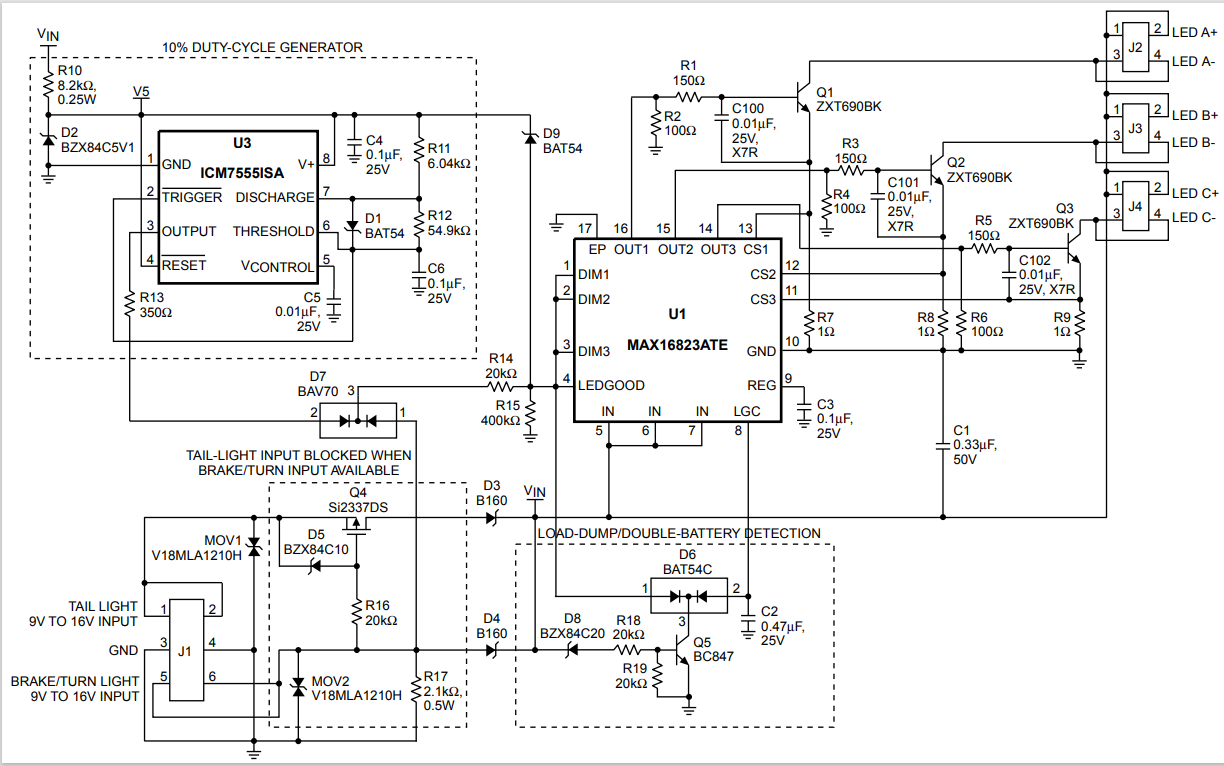

图4. LED驱动器原理图

图4. LED驱动器原理图
