MAX16182

推荐用于新设计

Nano 功率微型监控器，带手动复位输入

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 240nA 静态电流、延长电池寿命
  • 边沿/电平触发 MR 输入
  • 出厂设置复位超时周期
  • MR 去抖电路
  • 出厂设置阈值：1.7V 至 4.85V
  • WLP 封装
  • -40°C 至 +125°C 温度范围

MAX16180–MAX16183 均为超低电流、单通道监控 IC，可监控 1.7V 至 4.85V 的 VCC 电压，电压增量为 50mV，并在 VCC 电压降至复位阈值以下时断言复位。VCC 电压上升到出厂设置的 VCC_TH + VHYS 以上后，复位输出在复位超时周期内仍保持有效。有关可用的复位超时选项，请参见数据手册中的“选型指南”。

MAX16180–MAX16183 包括一个工厂可编程的手动复位输入 (MR)，可配置为在接收到上升沿、下降沿、低电平有效或高电平有效输入信号时断言复位。MAX16180/MAX16181 提供开漏复位输出，MAX16182/MAX16183 具有推挽复位输出。有关复位输出配置，请参见“选型指南”。

所有套件的额定温度范围均为 -40°C 至 +125°C。MAX16180–MAX16183 采用微型 0.97mm x 0.97mm x 0.5mm、4 引脚 WLP（0.35mm 间距）封装。

应用

  • 充电器
  • 便携式/电池供电设备
  • 电子阅读器/平板电脑
  • 可穿戴式/便携式配件
  • 智能手机
MAX16182
Nano 功率微型监控器，带手动复位输入

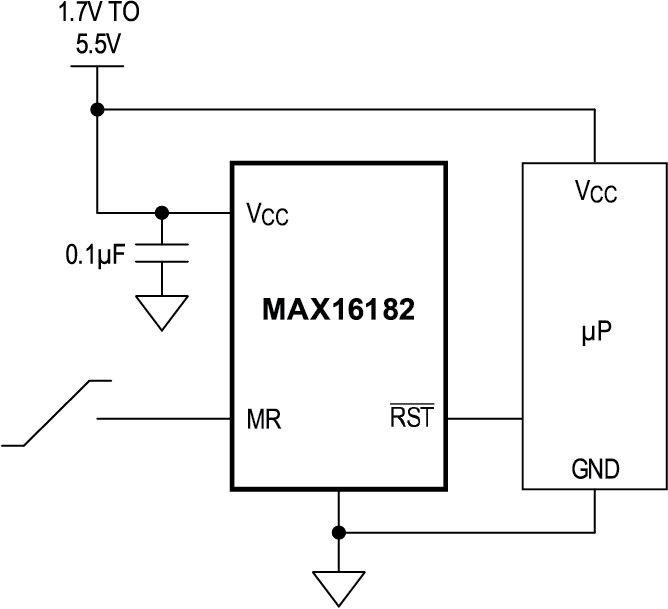

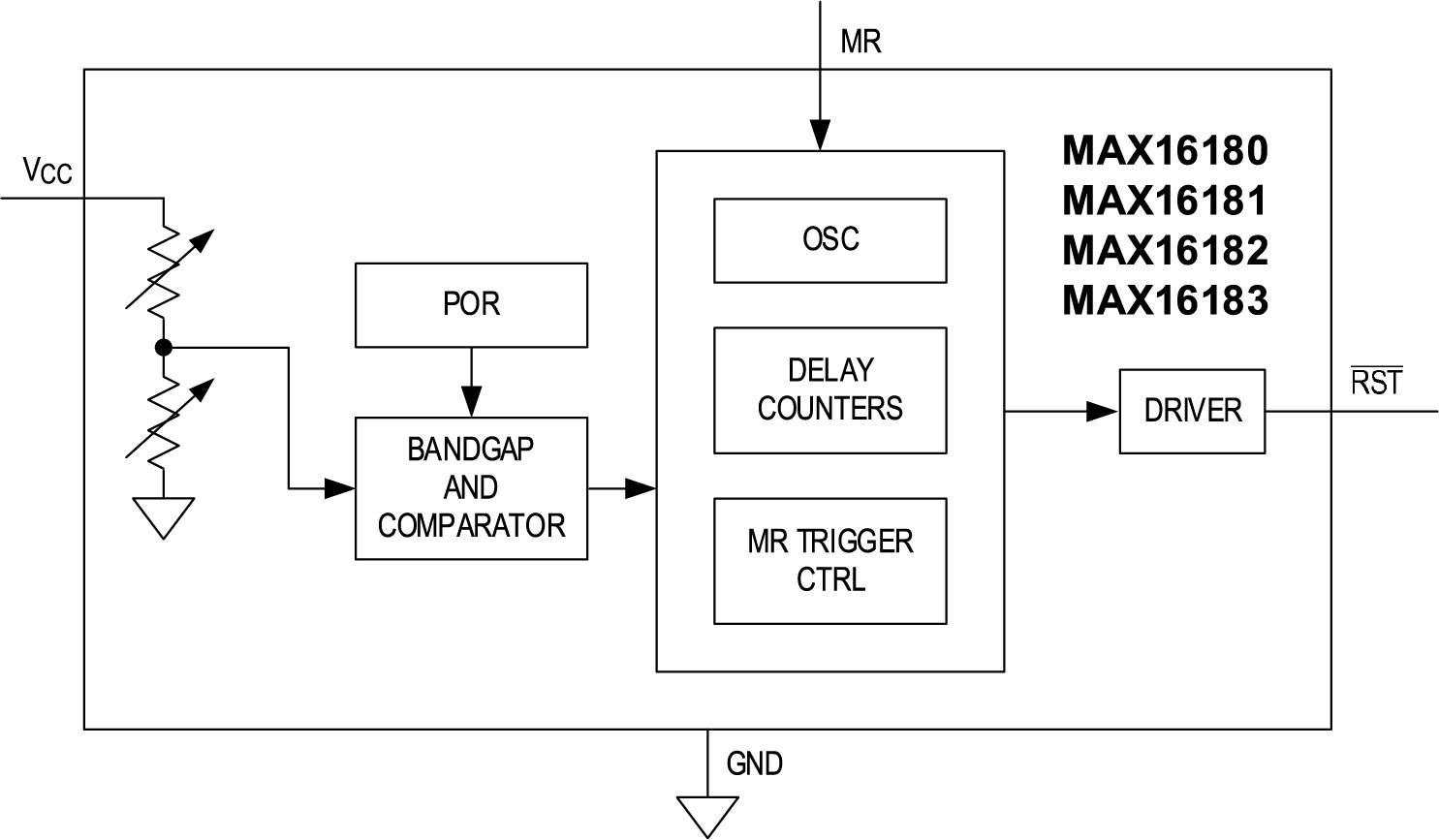

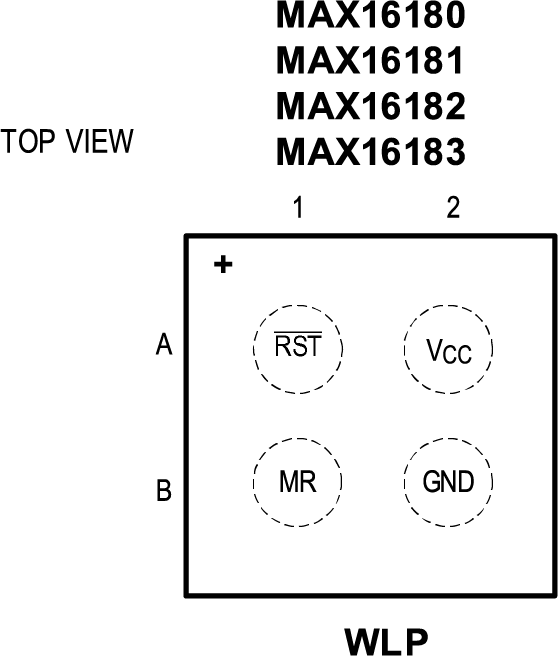

MAX16182 Typical Application Diagram MAX16180-MAX16183 Functional Diagram MAX16180-MAX16183 Pin Configuration
