MAX16043

双/三/四电压、电容调节、排序/监控电路

更多 showmore-icon

通用的电源排序、监控电路,可用于多种设计平台

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 2.2V至28V工作电压范围
  • 为3.3V、2.5V、1.8V、1.5V和1.2V系统提供固定门限
  • 精度为1.5%的可调门限,能够监测低至0.5V的电压
  • 整个温度范围内保证2.7%的固定门限精度
  • 固定(最小140ms)/电容可调的延迟
  • 独立的漏极开路输出和推挽/RESET输出
  • 各个被监视通道均具有独立的使能输入
  • 9种逻辑可选门限
  • 手动复位和容限选择(5%/10%)输入
  • 小型,4mm x 4mm TQFN封装
  • 工作于-40°C至+125°C温度范围
  • 更多细节
    show more Icon

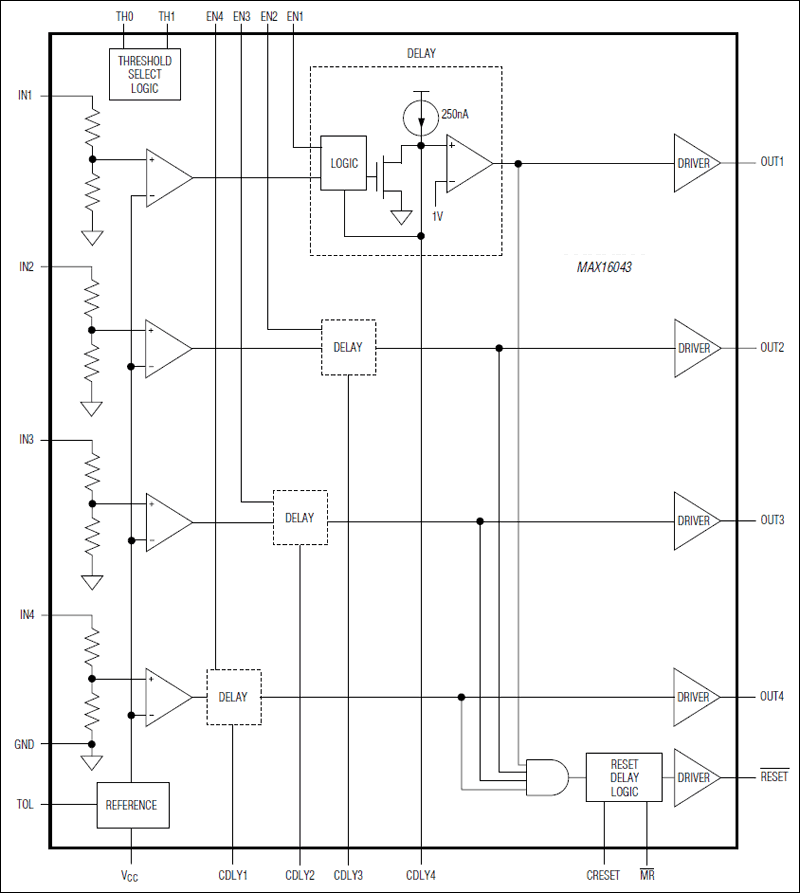

    MAX16041/MAX16042/MAX16043是双/三/四通道电压监视器和排序器,采用小型QFN封装。该器件可通过逻辑输入选择固定或可调门限,并可以由小尺寸的外部电容设置排序定时,具有极大的设计灵活性。这一系列通用器件是各种多电压应用的理想选择。

    当受监视的输入电压超过各自的门限值时,经过一段传输延迟或一段由电容设置的延迟之后,相应的输出变为高电平。当输入电压低于门限值时,经过一段传输延迟之后,相应的输出变为低电平。每个检测器都包含独立的使能输入,可单独关闭各自的电源就绪输出。每个检测器具有独立的漏极开路输出,支持最高28V的电压,能够与各种DC-DC调节器的关断和使能输入相连。每个检测器均可作为独立的四路监控电路工作,或者采用菊链连接,提供电源排序控制。

    MAX16041/MAX16042/MAX16043也包含推挽复位功能,只有当所有被监视的电压都高于各自的门限后,才释放复位信号。复位超时可以内部确定或者外部调整。这些器件采用4mm x 4mm,TQFN封装,工作温度为-40°C至+125°C。

    应用

    • DC-DC电源
    • 多电压系统
    • 网络/电信设备
    • 服务器/工作站
    • 存储系统
