MAX16031

基于EEPROM的系统监控器,提供非易失故障存储器

更多 showmore-icon

可配置EEPROM器件,有效提高高可靠性系统(网络、电信、服务器等设备)的正常运行时间

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 供电电压范围为2.85V至14V
  • 监测多达8路电压(单端输入或伪差分输入),精度为1%
  • EEPROM可配置门限
    • 2个欠压门限和2个过压门限
    • 2个过热门限
    • 2个过流门限
  • 具有过流输出指示的高边电流检测放大器(仅MAX16031)
  • 监测多达3个温度点(1个内部温度/2个远端温度点)
  • 非失易故障寄存器用于存储故障状态,以便随后的系统恢复
  • 两个辅助可配置故障输出
  • 两个可配置GPIO
  • /效ALERT输出和具有总线超时功能的SMBus/I²C兼容接口
  • JTAG接口

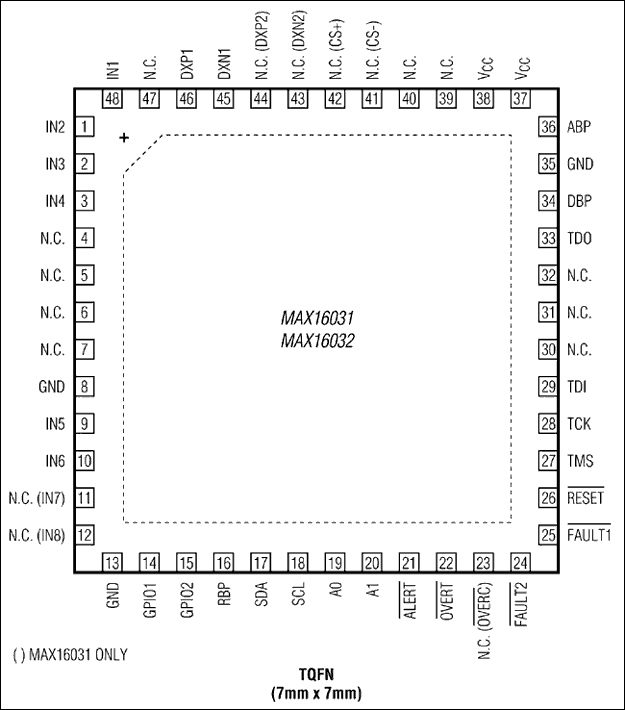

  • 7mm x 7mm,48引脚TQFN封装
更多细节
show more Icon

MAX16031/MAX16032可配置EEPROM系统监测器内部集成了10位模/数转换器(ADC),用于监测复杂系统的电压、温度和电流。EEPROM可配置器件允许用户自行设置工作范围、上限和下限、故障输出以及工作模式,并储存相关数据,从而实现更高的灵活性。

MAX16031可监测多达8路电压、3个温度点(1个内部温度/2个远端温度二极管)以及1路电流;MAX16032可以监测6路电压和2个温度点(1个内部温度/1个远端温度二极管)。所有监测参量都复用输入到ADC,并写入各自对应的寄存器,可通过SMBus™和JTAG接口读取。

测量值与用户设置的上限、下限进行比较。对于电压测量,有两个欠压门限和两个过压门限。对于电流和温度测量,有两个过流门限和两个过热门限。一旦测量结果超出门限范围,将会产生报警信号并通报处理器。对于指定通道,提供独立的过流、过热和欠压/过压指示输出。器件还具有非特定的故障指示输出,为温度、电流或电压故障提供二级监测,也可以用作独立的过压检测输出。

发生严重故障(如系统关断)时,MAX16031/MAX16032自动将内部ADC寄存器的内容复制到非易失EEPROM寄存器,以便以后进行故障诊断时读回。

MAX16031/MAX16032提供辅助GPIO,用于电压排序、辅助故障检测输出、手动复位输入或读/写逻辑。具有独立输出的电流检测放大器在过流状态下可以快速关断。MAX16031/MAX16032采用7mm x 7mm TQFN封装,工作在-40°C至+85°C温度范围。

应用

  • 网络
  • 服务器
  • 存储系统
  • 电信
  • 工作站
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX16031ETM+
  • HTML
  • HTML
MAX16031ETM+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX16031EVKIT

MAX16031评估板

zoom

MAX16031EVKIT

MAX16031评估板

MAX16031评估板

特性和优点

  • 通过USB口与PC机连接
  • 简便的GUI软件
  • 可方便地在原型板上对MAX16031进行编程
  • LED指示每个输出状态
  • 板载DAC模拟监测电压
  • 便于评估的测试点和测试接头
  • 完全安装并经过测试

产品详情

MAX16031评估板(EV kit)提供了一个经过验证的印刷电路板(PCB),可方便评估基于EEPROM、具有非易失故障存储的系统监控电路MAX16031。该评估板是完全安装并经过测试的表贴电路板。

评估板上安装了USB至JTAG接口和I²C接口,便于主机与MAX16031之间的通信。板上安装的DAC用于监测输入,连接到每个可编程输出的LED用于状态指示,可方便评估MAX16031的各种监控功能。

评估板资料是在用户基本了解MAX16031使用的基础上提供的,如需了解详细信息,请参考MAX16031/MAX16032 IC的数据资料。

应用

  • 网络
  • 服务器
  • 存储系统
  • 电信
  • 工作站
