MAX15096A

2.7V至18V、6A集成热插拔/电子断路器

更多 showmore-icon

2.7V-18V输入、超小6A热插拔解决方案,RDSON仅为12mΩ,断路器阈值精度为10%

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 集成式解决方案缩小了尺寸,可实现刀片服务器和其他空间受限的设计
    • 集成12mΩ(典型值)内部功率MOSFET
    • 可编程过压保护和欠压闭锁阈值
    • 驱动器存在信号输入(低电平有效PRSNT引脚)
    • 热保护
  • 可灵活适用于多种特别设计
    • 工作电压范围:2.7V至18V
    • SOA操作下的可编程浪涌电流控制
    • 可调断路器电流/限流阈值
    • 可编程压摆率控制
    • 变速断路器响应
    • 提供闭锁(MAX15096)或自动重试(MAX15096A)选项
  • 安全功能确保提供准确、强大的保护
    • 6A(最大值)负载电流能力
    • 断路器阈值精度为±10%
    • IN至OUT短路检测
    • 开漏PG输出
    • 故障事件后进行输出放电(仅限MAX15096D)
    • 快速比较器响应时间具有可编程附加延迟(最大值:2µs)
    • 使能输入(EN)
更多细节
show more Icon

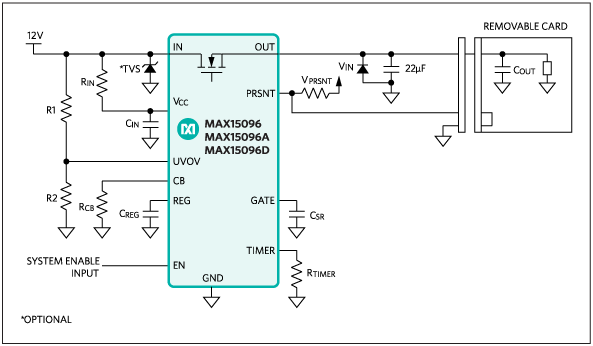

MAX15096系列器件是集成解决方案,适用于需要在带电背板上安全插入和拔出电路线卡的热插拔应用。它们还可以用作硬盘驱动器和固态硬盘驱动器以及风扇的电子断路器。这些器件在单个封装中集成了热插拔控制器、12mΩ(典型值)功率MOSFET和电子断路器保护。

这些器件专为保护2.7V至18V电源电压而设计。这些器件在启动期间实施折返限流,以控制浪涌电流,降低di/dt,并使MOSFET保持在安全工作区(SOA)条件下运行。启动周期完成后,片内比较器提供VariableSpeed/BiLevel短路和过流故障保护,以及对抗系统噪声和负载瞬变的能力。在发生故障时,负载会断开连接。这些器件经过工厂校准,可提供精度为±10%的准确过流保护。故障期间,PG变为低电平,器件锁定(MAX15096)或自动重试(MAX15096A);故障事件后输出也可以放电(MAX15096D)。

这些器件在启动前提供IN至OUT短路检测。这些器件提供一个功率MOSFET GATE引脚,可通过添加一个外部电容在启动期间对压摆率进行编程。这些器件具有欠压/过压输入引脚(UVOV),可以检测欠压/过压故障并断开IN与OUT的连接。其他特性包括内部过温保护和电源良好输出(PG)。

这些器件采用16引脚、2mm x 2mm晶圆级封装(WLP),扩展的额定温度范围为-40°C至+105°C。



应用

  • 刀片式服务器
  • 磁盘驱动器供电
  • 工业应用
  • RAID系统
  • 服务器I/O卡
  • 存储应用
