MAX14937: Two Channel, 5kVRMS I2C Isolator Data Sheet (Rev. 4)4/13/2021PDF1M
概览
优势和特点
- 可靠的数字信号电隔离
- 可承受5kVRMS达60s (VISO)
- 连续承受848VRMS (VIOWM)
- 1200VPEAK重复峰值电压(VIORM)
- 承受±10kV浪涌，符合IEC 61000-4-5标准
- 2种封装(4mm或8mm爬电距离和间隙)
- 直接连接绝大多数微控制器和FPGA
- 支持2.25V至5.5V电源
- 直流至1.7MHz双向数据传输
- 低功耗
- 5.3mA /通道(典型值) @ 1.7MHz
产品详情

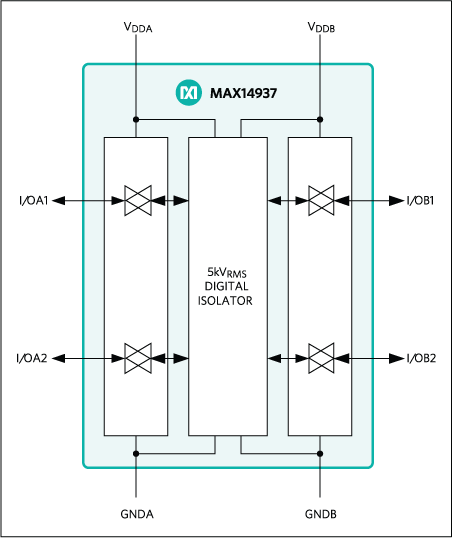

MAX14937为双通道、5kVRMS I2C数字隔离器，采用Maxim专有的工艺技术。对于要求2.75kVRMS隔离的应用，请参考MAX14933数据资料。器件能使数字信号在不同电源域的电路之间进行传输，工作环境温度高达+125°C。
器件提供双路、双向、漏极开路通道，满足I2C等要求在同一数据线上双向传输数据的应用。
器件在隔离器的两侧均具有独立的2.25V至5.5V电源。MAX14937支持直流至1.7MHz数据速率，可用于带有时钟延展的I2C隔离总线。
MAX14937采用16引脚宽体(10.3mm x 7.5mm) SOIC封装，工作在-40°C至+125°C环境温度。
应用
- 电池管理
- I2C、SMBus、PMBusTM接口
- 仪表
- 电源
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
