MAX14933

双通道、2.75kVRMS I2C隔离器

更多 showmore-icon

业界最灵活的数字隔离器,可直接连接至低压(1.8V)器件

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 可靠的数字信号电隔离
    • 可承受2.75kVRMS达60s (VISO)
    • 连续承受443VRMS (VIOWM)
    • 630VPEAK重复峰值电压(VIORM)
    • 承受±10kV浪涌,符合IEC 61000-4-5标准
    • 2种封装(4mm或8mm爬电距离和间隙)
  • 直接连接绝大多数微控制器和FPGA
    • 支持2.25V至5.5V电源
    • 直流至1.7MHz双向数据传输
  • 低功耗
    • 5.3mA /通道(典型值) @ 1.7MHz
更多细节
show more Icon

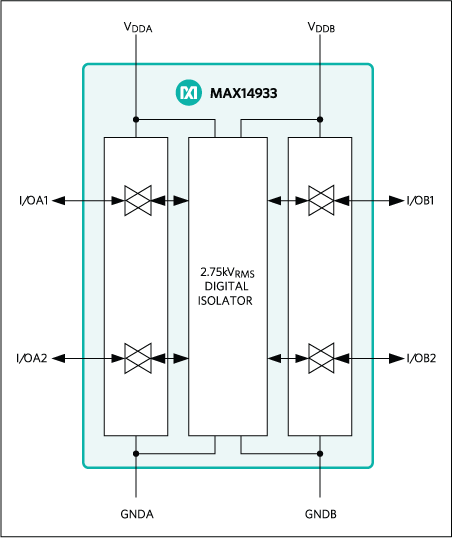

MAX14933为双通道、2.75kVRMS I2C数字隔离器,采用Maxim专有的工艺技术。对于要求5kVRMS隔离的应用,请参考MAX14937数据资料。MAX14933产品系列能使数字信号在不同电源域的电路之间进行传输,工作环境温度高达+125°C。

器件提供双路、双向、漏极开路通道,满足I2C等要求在同一数据线上双向传输数据的应用。为了防止锁存,A侧输出包括特殊缓冲器,其将逻辑低电压调节为0.9V(最大值),并且输入逻辑低阈值至少比输出逻辑低电压低50mV。B侧采用常规缓冲器,不对逻辑低输出电压进行调节。

器件在隔离器的两侧均具有独立的2.25V至5.5V电源。器件支持直流至1.7MHz数据速率,可用于带有时钟延展的I2C隔离总线。

MAX14933采用16引脚宽体(10.3mm x 7.5mm)和窄体(9.9mm x 3.9mm) SOIC封装。所有器件的额定工作环境温度为-40°C至+125°C。

应用

  • 电池管理
  • I2C、SMBus、PMBusTM接口
  • 仪表
  • 电源
