MAX1488E
Info: : 量产
searchIcon
cartIcon

MAX1488E

±15kV ESD保护、四路、低功耗RS-232线驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • ESD保护:
    • ±15kV——人体模型
    • ±6kV——IEC801-2,接触放电
    • ±15kV——IEC801-2,气隙放电
  • 即使在ESD事件期间也不会发生闩锁
  • 电源电流IEE或ICC低至85µA
  • 支持120kbps数据速率
  • 摆率限制无需外部电容
  • 与MC1488、MC14C88、SN75188、SN75C188、DS1488和DS14C88引脚兼容
更多细节
show more Icon

MAX1488E四通道、低功耗线路驱动器可用于恶劣环境中的EIA/TIA-232、EIA/TIA-562和CCITT V.28通信。每个变送器输出都受到保护,可防止±15kV静电放电(ESD)冲击。提供负载超小的TTL和CMOS兼容输入。输出具有内部控制的摆率限制和限流功能。该器件支持120kbps数据速率。在±4.5V至±13.2V电源电压范围内,电源电流小于180µA。

MAX1488E与MC1488、MC14C88、SN75188、SN75C188、DS1488和DS14C88引脚兼容,采用14引脚塑料DIP和SO封装。



应用

  • 符合IEC 1000-4-2 (早期的IEC 801-2)或±15kV ESD保护标准的设备

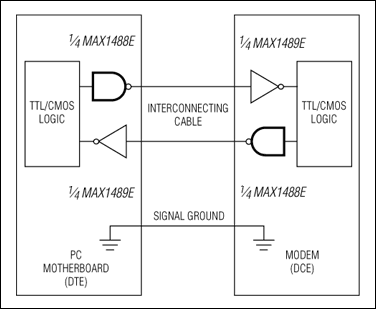

  • 连接数据终端设备(DTE)与数据电路端接设备(DCE)
  • 调制解调器
  • PC机主板
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1488ECPD+
  • HTML
  • HTML
MAX1488ECSD+
  • HTML
  • HTML
MAX1488ECSD+T
  • HTML
  • HTML
MAX1488EEPD+
  • HTML
  • HTML
MAX1488EESD+
  • HTML
  • HTML
MAX1488EESD+T
  • HTML
  • HTML
