MAX14858

5kVRMS隔离、500kbps/25Mbps全双工 RS-485/RS-422收发器,具有±35kV ESD保护

更多 showmore-icon

业界最可靠的隔离RS-485

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高性能收发器支持灵活的设计
    • 集成LDO用于电缆侧电源
    • 兼容RS-485 EIA/TIA-485标准
    • 500kpbs (MAX14856)/25Mbps (MAX14858)最大数据率
    • 总线上允许挂接多达128片器件
  • 集成保护,支持可靠的通信
    • 驱动器输出/接收器输入上具有±35kV ESD (HBM)保护
    • 5kVRMS隔离耐压,可持续60秒(VISO)
    • 1200VPEAK最大重复峰值隔离电压(VIORM)
    • 848VRMS最大工作隔离电压(VIOWM)
    • 额定工作电压下的寿命长于30年
    • 承受±10kV浪涌,满足IEC 61000-4-5标准
    • 热关断
  • 更多细节
    show more Icon

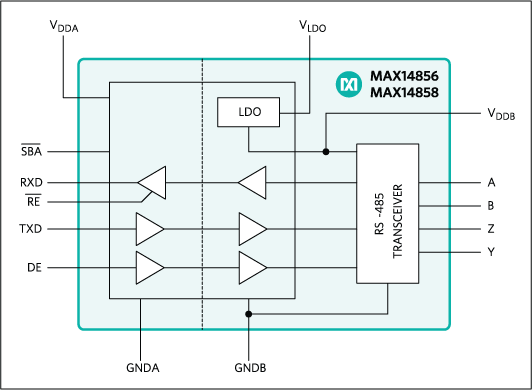

    MAX14856/MAX14858为隔离型RS-485/RS-422收发器,为器件的电缆侧(RS-485/RS-422驱动器/接收器侧)和UART侧之间提供5000VRMS (60s)电隔离。对于那些端口间地电位差较大的情况,通过隔离断开接地环路降低噪声,提高通信性能。器件支持高达500kbps (MAX14856)或25Mbps (MAX14858)的可靠通信。

    器件包括一路驱动通道和一路接收通道。接收器为1/4单位负载,允许一条共用总线上挂接多达128个收发器。

    集成真失效保护电路确保在输入短路或开路时,接收器输出为逻辑高电平。当电缆侧或UART侧电源低于工作电平时,欠压锁定功能禁用驱动器。

    驱动器输出和接收器输入具有高达±35kV对电缆侧GNDB的静电放电(ESD)保护,符合人体模式(HBM)要求。

    器件采用宽体16引脚SOIC封装,工作在-40°C至+105°C温度范围。

    应用

    • HVAC
    • 工业自动控制
    • 电表
    • 可编程逻辑控制器

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    MAX14858GWE+
    • HTML
    • HTML
    MAX14858GWE+T
    • HTML
    • HTML
    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    MAX148X1EVKIT

    MAX14852 / MAX14854 / MAX14856 和MAX14858 评估板

    zoom

    MAX148X1EVKIT

    MAX14852 / MAX14854 / MAX14856 和MAX14858 评估板

    MAX14852 / MAX14854 / MAX14856 和MAX14858 评估板

    特性和优点

    • 采用3.3V单电源供电
    • 接线端子方便评估RS-485/RS-422
    • 高达5000VRMS隔离电压,可持续60s
    • 完全装配并经过测试

    产品详情

    MAX148X1评估板(EV kit)为完全装配并经过测试的PCB,用于演示MAX14852隔离型RS-485/RS-422收发器的功能。评估板采用3.3V单电源供电,具有板载隔离型电源为电路的二次侧供电。

    MAX148X1评估板也可用于评估MAX14854、MAX14856和MAX14858。

    应用

    • HVAC
    • 工业自动控制
    • 电表
    • 可编程逻辑控制器
