MAX14855

2.75kVRMS隔离、500kbps/25Mbps、全双工RS-485/RS-422收发器,具有±35kV ESD保护和集成变压器驱动器

更多 showmore-icon

业内最可靠的隔离RS-485

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高度集成简化设计
    • 集成LDO为电缆侧供电
    • 集成变压器驱动器,将功率传递至电缆侧
  • 高性能收发器支持灵活设计
    • 兼容RS-485 EIA/TIA-485标准
    • 500kbps (MAX14853)/25Mbps (MAX14855)最大数据率
    • 总线上允许挂接多达128片器件
    • 限摆率输出(MAX14853)
    • 接收器集成干扰滤波器,提高抗噪性(MAX14853)
  • 集成保护,支持可靠通信
    • 驱动器输出/接收器输入提供±35kV ESD保护(HBM)
    • 承受2.75kVRMS隔离电压达60s (VISO)
    • 630VPEAK最大重复峰值隔离电压(VIORM)
    • 445VRMS最大工作隔离电压(VIOWM)
    • 额定工作电压下的寿命大于30年
    • 承受±10kV浪涌,符合IEC 61000-4-5标准
    • 热关断
更多细节
show more Icon

MAX14853/MAX14855隔离RS-485/RS-422收发器为器件的电缆侧(RS-485/RS-422驱动器/接收器侧)和UART侧之间提供2750VRMS (60s)电隔离。当端口之间的地电势存在较大差异时,隔离通过断开接地环路改善通信以及降低噪声。器件支持速率高达500kbps (MAX14853)或25Mbps (MAX14855)的可靠通信。

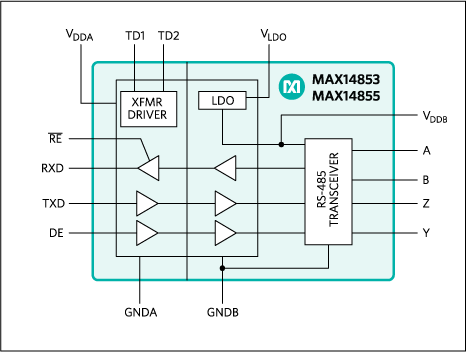

MAX14853/MAX14855包括集成450kHz变压器驱动器,可使用外部变压器将功率传递至收发器的电缆侧。集成LDO实现简单、具有空间效率的架构,用于为IC的电缆侧提供功率。

MAX14853/MAX14855包括一个驱动通道和一个接收通道。接收器为¼单位负载,支持多达128个收发器共用一条总线。

集成真失效保护电路确保在输入短路或开路时,接收器输出为逻辑高电平。电缆侧或UART侧电源低于工作电平时,欠压锁定禁止驱动器。

驱动器输出和接收器输入与电缆侧GNDB之间具有±35kV静电放电(ESD)保护,符合人体模式(HBM)的规定。

MAX14853/MAX14855采用宽体16引脚SOIC封装,工作在-40°C至+105°C温度范围。

应用

  • HVAC
  • 工业自动控制
  • 电表
  • 可编程逻辑控制器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14855GWE+
  • HTML
  • HTML
MAX14855GWE+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX148X2EVKIT

MAX14853/MAX14855/MAX14857评估板

zoom

MAX148X2EVKIT

MAX14853/MAX14855/MAX14857评估板

MAX14853/MAX14855/MAX14857评估板

特性和优点

  • 采用3.3V单电源供电
  • 接线端子方便评估RS-485/RS-422
  • 可承受2750VRMS隔离电压达60s
  • 完全装配并经过测试

产品详情

MAX148X2评估板(EV kit)为完全装配并经过测试的PCB,用于演示MAX14855隔离型RS-485/RS-422收发器的功能。评估板采用3.3V单电源供电,具有板载隔离电源为电路的二次侧供电。 MAX148X2EVKIT也可用于评估MAX14853和MAX14857。

应用

  • HVAC
  • 工业自动控制
  • 电表
  • 可编程逻辑控制器
工具和仿真

工具及仿真模型 1

参考电路

参考电路 1

MAXREFDES69

Isolated RS-485 Communications Micro PLC card
