概览

优势和特点

  • 高性能收发器支持灵活的设计
    • 集成LDO用于电缆侧电源
    • 兼容RS-485 EIA/TIA-485标准
    • 500kpbs (MAX14852)/25Mbps (MAX14854)最大数据率
    • 总线上允许挂接多达128片器件
  • 集成保护,支持可靠的通信
    • 驱动器输出/接收器输入上具有±35kV ESD (HBM)保护
    • 2.75kVRMS隔离耐压,可持续60秒(VISO)
    • 630VPEAK最大重复峰值隔离电压(VIORM)
    • 445VRMS最大工作隔离电压(VIORM)
    • 额定工作电压下的寿命长于30年
    • 承受±10kV浪涌,满足IEC 61000-4-5标准
    • 热关断

产品详情

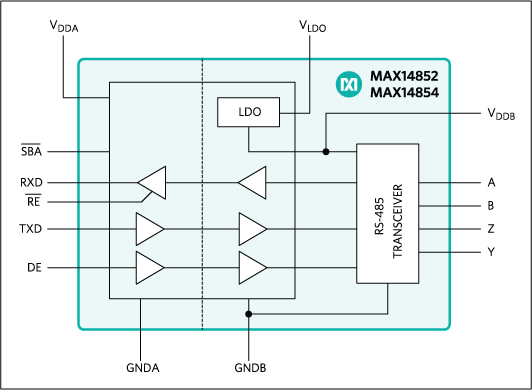

MAX14852/MAX14854为隔离型RS-485/RS-422收发器,为器件的电缆侧(RS-485/RS-422驱动器/接收器侧)和UART侧之间提供2750VRMS(60s)电隔离。对于那些端口间地电位差较大的情况,通过隔离断开接地环路降低噪声,提高通信性能。器件支持高达500kbps (MAX14852)或25Mbps (MAX14854)的可靠通信。

器件包括一路驱动通道和一路接收通道。接收器为1/4单位负载,允许一条共用总线上挂接多达128个收发器。

集成真失效保护电路确保在输入短路或开路时,接收器输出为逻辑高电平。当电缆侧或UART侧电源低于工作电平时,欠压锁定功能禁用驱动器。

驱动器输出和接收器输入具有高达±35kV对电缆侧GNDB的静电放电(ESD)保护,符合人体模式(HBM)要求。

MAX14852/MAX14854采用宽体16引脚SOIC封装,工作在-40°C至+105°C温度范围。

应用

  • HVAC
  • 工业自动控制
  • 电表
  • 可编程逻辑控制器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
