MAX14853

2.75kVRMS隔离、500kbps/25Mbps、全双工RS-485/RS-422收发器，具有±35kV ESD保护和集成变压器驱动器

更多 showmore-icon

业内最可靠的隔离RS-485

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 高度集成简化设计
    • 集成LDO为电缆侧供电
    • 集成变压器驱动器，将功率传递至电缆侧
  • 高性能收发器支持灵活设计
    • 兼容RS-485 EIA/TIA-485标准
    • 500kbps (MAX14853)/25Mbps (MAX14855)最大数据率
    • 总线上允许挂接多达128片器件
    • 限摆率输出(MAX14853)
    • 接收器集成干扰滤波器，提高抗噪性(MAX14853)
  • 集成保护，支持可靠通信
    • 驱动器输出/接收器输入提供±35kV ESD保护(HBM)
    • 承受2.75kVRMS隔离电压达60s (VISO)
    • 630VPEAK最大重复峰值隔离电压(VIORM)
    • 445VRMS最大工作隔离电压(VIOWM)
    • 额定工作电压下的寿命大于30年
    • 承受±10kV浪涌，符合IEC 61000-4-5标准
    • 热关断
更多细节
show more Icon

MAX14853/MAX14855隔离RS-485/RS-422收发器为器件的电缆侧(RS-485/RS-422驱动器/接收器侧)和UART侧之间提供2750VRMS (60s)电隔离。当端口之间的地电势存在较大差异时，隔离通过断开接地环路改善通信以及降低噪声。器件支持速率高达500kbps (MAX14853)或25Mbps (MAX14855)的可靠通信。

MAX14853/MAX14855包括集成450kHz变压器驱动器，可使用外部变压器将功率传递至收发器的电缆侧。集成LDO实现简单、具有空间效率的架构，用于为IC的电缆侧提供功率。

MAX14853/MAX14855包括一个驱动通道和一个接收通道。接收器为¼单位负载，支持多达128个收发器共用一条总线。

集成真失效保护电路确保在输入短路或开路时，接收器输出为逻辑高电平。电缆侧或UART侧电源低于工作电平时，欠压锁定禁止驱动器。

驱动器输出和接收器输入与电缆侧GNDB之间具有±35kV静电放电(ESD)保护，符合人体模式(HBM)的规定。

MAX14853/MAX14855采用宽体16引脚SOIC封装，工作在-40°C至+105°C温度范围。

应用

  • HVAC
  • 工业自动控制
  • 电表
  • 可编程逻辑控制器
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX14853

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/09/2017
英文

MAX14853-MAX14855: 2.75kVRMS Isolated 500kbps/25Mbps Full-Duplex RS-485/RS-422 Transceivers with ±35kV ESD Protection and Integrated Transformer Driver Data Sheet (Rev.5)

打开PDF文件

redirect
744.00K
download

下载 PDF

PDF Vector

PDF

更新 04/18/2016
日文

MAX14853-MAX14855_jp: 2.75kVRMS絶縁型500kbps/25MbpsフルデュプレックスRS-485/RS-422トランシーバ、±35kV ESD保護およびトランスドライバ内蔵 Data Sheet (Rev.3)

打开PDF文件

redirect
2.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX14853 Reliability Data redirect icon

55.83K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX14853GWE+ 16-SOIC_W-300_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX14853GWE+T 16-SOIC_W-300_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

隔离式 RS-485 接口1
MAX3535E
popup image
Cart

推荐新设计使用

+3V至+5V、提供2500VRMS隔离的RS-485/RS-422收发器，带有±15kV ESD保护

评估套件 1

MAX148X2EVKIT

MAX14853/MAX14855/MAX14857评估板

zoom

MAX148X2EVKIT

MAX14853/MAX14855/MAX14857评估板

download icon

下载

 print icon

打印
MAX148X2EVKIT
MAX14853/MAX14855/MAX14857评估板

特性和优点

  • 采用3.3V单电源供电
  • 接线端子方便评估RS-485/RS-422
  • 可承受2750VRMS隔离电压达60s
  • 完全装配并经过测试
立即购买 更多内容

产品详情

MAX148X2评估板(EV kit)为完全装配并经过测试的PCB，用于演示MAX14855隔离型RS-485/RS-422收发器的功能。评估板采用3.3V单电源供电，具有板载隔离电源为电路的二次侧供电。 MAX148X2EVKIT也可用于评估MAX14853和MAX14857。

应用

  • HVAC
  • 工业自动控制
  • 电表
  • 可编程逻辑控制器

资料

pdf icon

ZIP

MAX148X2EVKIT Gerber File - Design Files Download

5.99M

更多 Arrow image

评估套件1

MAX148X2EVKIT

MAX14853/MAX14855/MAX14857评估板

参考电路 1

参考电路1

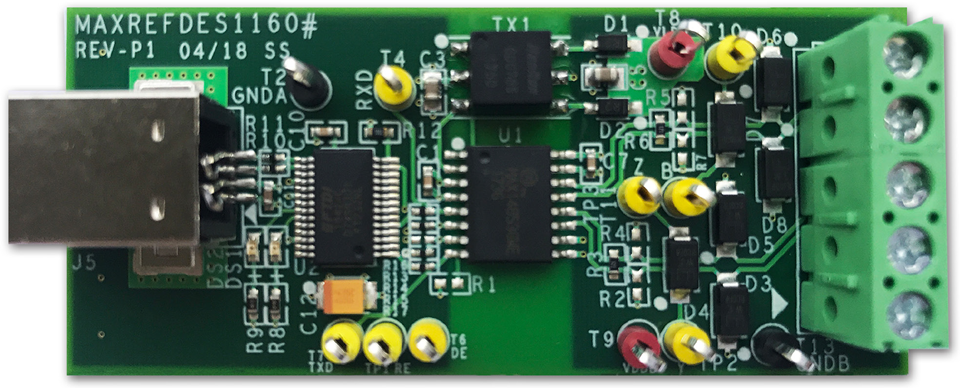

MAXREFDES1160

MAXREFDES1160

Full-duplex, 500kbps and 2.75kVRMS Isolated RS-485 Module Using the MAX14853
