MAX14838

24V、可设置引脚,工业传感器输出驱动器

更多 showmore-icon

将传感器设计简化和缩小25倍

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高度可配置简化设计
  • 引脚选择高边(PNP)、低边(NPN)或推挽式驱动器
  • 引脚可配置NO/NC逻辑
  • 集成保护提供可靠的传感器方案
    • DO、VCC和GND上具有极性反接保护
    • 4.75V至34V电源范围(MAX14839)
    • 驱动器具有短路保护
    • 低电平有效FAULT输出指示故障条件
    • VCC热插拔保护
    • 热关断保护
    • ±1kV/500Ω浪涌保护
    • ±8kV IEC 61000-4-2气隙放电ESD保护
    • ±6kV IEC 61000-4-2接触放电ESD保护
    • -40°C至+105°C温度范围
  • 快速关断高达1.5H的感性负载
  • 节省电路板空间
    • 采用12引脚TDFN-EP (3mm x 3mm)或12焊球WLP (2.1mm x 1.6mm)封装
    • 集成两个2mA LED驱动器
  • 更多细节
    show more Icon

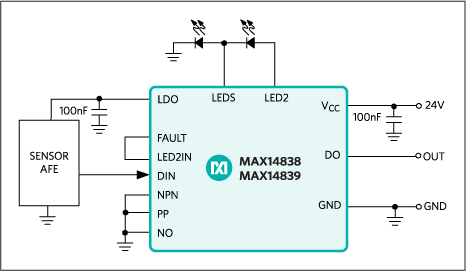

    MAX14838/MAX14839 24V/100mA驱动器优化用于工业传感器。器件集成工业传感器常见的所有高压(24V)电路,包括可配置的PNP/ NPN/推挽式驱动器和集成线性稳压器,满足常见的传感器功率要求。

    MAX14838/MAX14839采用引脚可配置。逻辑输入允许驱动器配置为高边(PNP)、低边(NPN)或推挽式工作。附加输入允许用户选择常开和常闭逻辑。

    MAX14838提供一个内置的5V线性稳压器,MAX14839具有3.3V线性稳压器。每片器件包括两个LED驱动器,用于视觉反馈。一个LED驱动器指示输出逻辑状态,另一个为通用驱动器,可用于指示故障条件。

    DO输出、电源(VCC)和地(GND)引脚具有极性反接保护,可预防IEC ESD和浪涌。

    MAX14838和MAX14839工作在较宽电源范围,采用12引脚TDFN-EP封装(3mm x 3mm)或12焊球晶圆级封装(WLP) (2.1mm x 1.6mm),工作在-40°C至+105°C温度范围。

    应用

    • 电容和电感传感器
    • 工业二进制传感器
    • 接近检测开关

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    MAX14838GTC+
    • HTML
    • HTML
    MAX14838GTC+T
    • HTML
    • HTML
    MAX14838GWC+
    • HTML
    • HTML
    MAX14838GWC+T
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    12月 21, 2016

    - 1671A

    ASSEMBLY

    MAX14838GWC+T

    量产

    7月 19, 2016

    - 1594_AMENDED

    ASSEMBLY

    MAX14838GWC+T

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    12月 21, 2016

    - 1671A

    arrow down

    ASSEMBLY

    MAX14838GWC+T

    量产

    7月 19, 2016

    - 1594_AMENDED

    arrow down

    ASSEMBLY

    MAX14838GWC+T

    量产

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    MAX14838EVKIT

    MAX14838 评估板

    zoom

    MAX14838EVKIT

    MAX14838 评估板

    MAX14838 评估板

    特性和优点

    • 采用4.75V至34V单电源供电
    • 单机操作
    • 经过验证的PCB布局
    • 完全装配并经过测试

    产品详情

    MAX14838评估板(EV kit)为完全装配并经过测试的电路板,评估MAX14838引脚可设置的工业传感器输出驱动器。

    MAX14838评估板也可用于评估MAX14839。

    应用

    • 电容和电感传感器
    • 工业二进制传感器
    • 接近检测开关
    工具和仿真

    工具及仿真模型 1

    参考电路

    参考电路 1

    MAXREFDES163 - Design Block Diagram

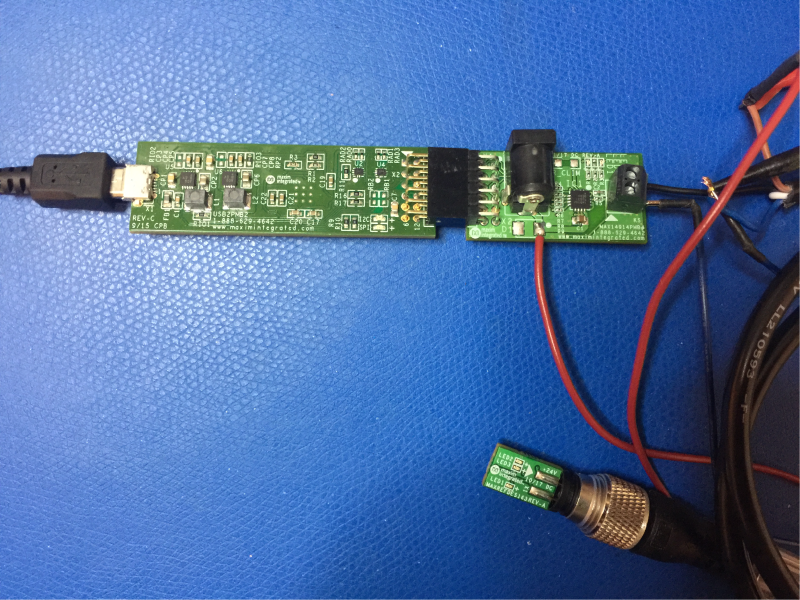

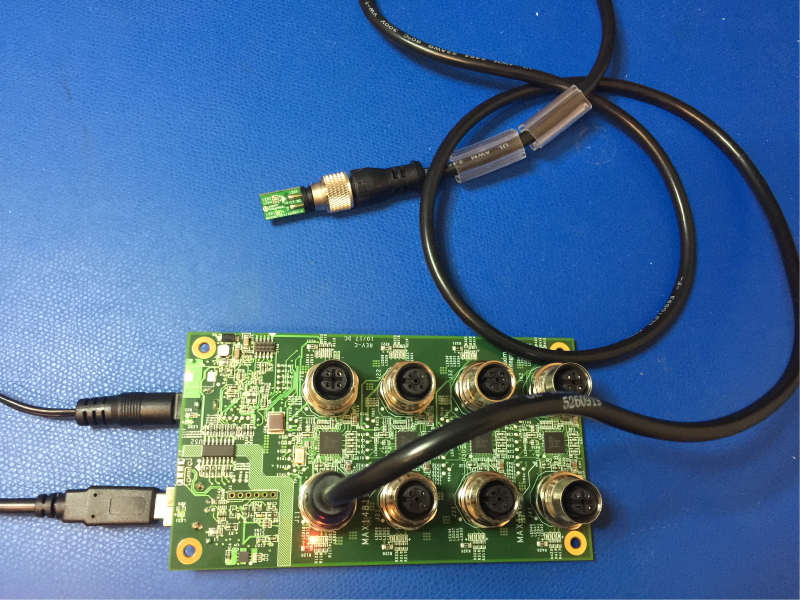

    Industrial Magnetic Sensor

    zoomopens a dialog

    MAXREFDES163

    Industrial Magnetic Sensor

    Industrial Magnetic Sensor

    特性和优点

    • Tiny Form-Factor, M12 Connector
    • Integrated Protection Provides Robust Sensor Solution
      • Reverse-Polarity Protection on DO, VCC, and GND
      • VCC Hot-Plug Protection
      • Thermal Shutdown Protection
      • ±1kV/500Ω IEC 61000-4-5 Surge Protection
      • ±8kV IEC 61000-4-2 Air Gap ESD Protection
      • ±6kV IEC 61000-4-2 Contact ESD Protection
    查看参考设计详情 external link
