概览

优势和特点

  • 提高互操作能力
    • 满足I²C规范
    • 10kΩ内部上拉电阻
    • 与MAX3377E和MAX3378E引脚兼容
    • 0.9V低压工作
  • 可靠的逻辑电平转换
    • 所有引脚具有±0.5V容限
    • I/OVCC_引脚具有±6kV人体模式ESD保护
    • 短路热保护
    • 所有引脚具有对地短路保护
    • -40°C至+85°C工作温度范围
  • 提高设计灵活性
    • 超低电源电流
    • /TS = 逻辑高电平时,单电源上拉电阻使能
    • 通道FET的导通电阻为10Ω (最大)
    • 提供小尺寸、14引脚、3.0mm x 3.0mm TDFN封装和14引脚、4.9mm x 5.1mm TSSOP封装

产品详情

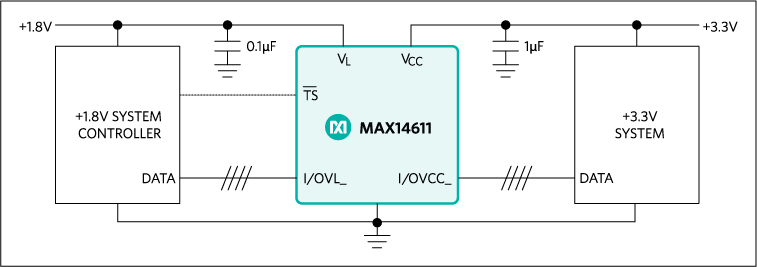

MAX14611为4通道双向逻辑电平转换器,在多电压系统中提供数据传输所需的电平转换。外部电压VCC和VL设置器件每一侧的逻辑电平,器件VL侧的低压逻辑信号转换成器件VCC侧的高压逻辑信号,反之亦然。

器件理想用于漏极开路I²C总线和MDIO总线,具有三态输出模式(/TS)。将/TS上拉至I/O口电源,置于逻辑高电平,从而在关闭电平转换功能时支持供电侧的连续、不间断I²C的工作。MAX14611采用TDFN封装,是MAX3378E引脚兼容的升级版本。

MAX14611的所有I/OVCC_端口具有高达±6kV HBM的静电放电(ESD)保护,器件工作在-40°C至+85°C扩展级温度范围,提供3mm x 3mm、14引脚TDFN和4.9mm x 5.1mm、14引脚TSSOP封装。

应用

  • 低电压ASIC电平转换
  • 移动电话
  • 便携式电子
  • POS系统
  • SPI、I²C和MDIO电平转换
  • 电信设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
