DS3231M

±5ppm, I²C实时时钟

更多 showmore-icon

业内首款集成了MEMS谐振器的温补RTC,有效降低晶体的机械失效风险

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • -45°C至+85°C温度范围内,计时精度保持在±5ppm (±0.432秒/天)
  • 为连续计时提供电池备份
  • 低功耗
  • 器件封装和功能与DS3231兼容
  • 完整的时钟日历功能包括秒、分、时、星期、日期、月和年计时,并提供有效期到2100年的闰年补偿
  • 两个日历闹钟
  • 1Hz和32.768kHz输出
  • 复位输出和按钮去抖输入
  • 高速(400kHz) I²C串行总线
  • +2.3V至+5.5V电源电压
  • 精度为±3°C的数字温度传感器
  • -45°C至+85°C工作温度范围
  • 16引脚SO (300mil)封装
  • 通过美国保险商实验室协会(UL)认证
更多细节
show more Icon

DS3231M是低成本、高精度I²C实时时钟(RTC)。该器件包含电池输入端,断开主电源时仍可保持精确计时。集成微机电系统(MEMS)提高了器件的长期精确度,并减少了生产线的元件数量。DS3231M采用与流行的DS3231 RTC相同的器件封装。

RTC保存秒、分、时、星期、日期、月和年信息。少于31天的月份,将自动调整月末的日期,包括闰年修正。时钟格式可以是24小时或带/AM/PM指示的12小时格式。提供两个可设置的日历闹钟和一个1Hz输出。地址与数据通过I²C双向总线串行传输。精密的、经过温度补偿的电压基准和比较器电路用来监视VCC状态,检测电源故障,提供复位输出,并在必要时自动切换到备份电源。另外,/RST监测引脚可以作为产生微处理器复位的按键输入,详细信息请参考完整数据资料中的方框图

应用

  • 工业应用
  • 电表
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS3231M+
  • HTML
  • HTML
DS3231M+TRL
  • HTML
  • HTML
DS3231MZ+
  • HTML
  • HTML
DS3231MZ+TRL
  • HTML
  • HTML
DS3231MZ/V+
  • HTML
  • HTML
DS3231MZ/V+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DS3231MZEVKIT

评估DS3231M或DS3232M

zoom

DS3231MZEVKIT

评估DS3231M或DS3232M

评估DS3231M或DS3232M

特性和优点

  • 帮助用户快速构建硬件电路、调试软件
  • GUI简化用户操作
  • 用户可配置单电源或双电源供电
  • 可选择8引脚或16引脚SO封装

产品详情

DS3231MZ/DS3232M (DS323X)评估板(EV kit)是完全安装并经过测试的电路板,随之提供的应用程序用于演示DS3231M或DS3232M温补实时时钟的工作。DS3231M、DS3232M I2C实时时钟内部集成硅振荡器(MEMS),作为其计时参考时钟。两款器件均连续监测其工作温度,周期性地调整内部震荡频率,使其保持较高的计时精度。
评估板上焊接了一个TCXO,并提供一个供评估板使用的USB I/O通信模块(DS3900H2)和应用程序CD。系统需要一台安装了Windows XP®、Windows Vista®或更高版本操作系统的Windows® PC,PC需要提供一个空闲的USB口。评估板允许用户选择供电方式,I2C接口及应用软件方便了寄存器设置以及不同功能、闹钟中断的演示。
评估板还可以连接用户的I2C主机,验证器件功能、调试程序。

应用

  • 楼宇自动化
  • 高清视频监控系统
  • 工业应用
  • 电表
reference details image

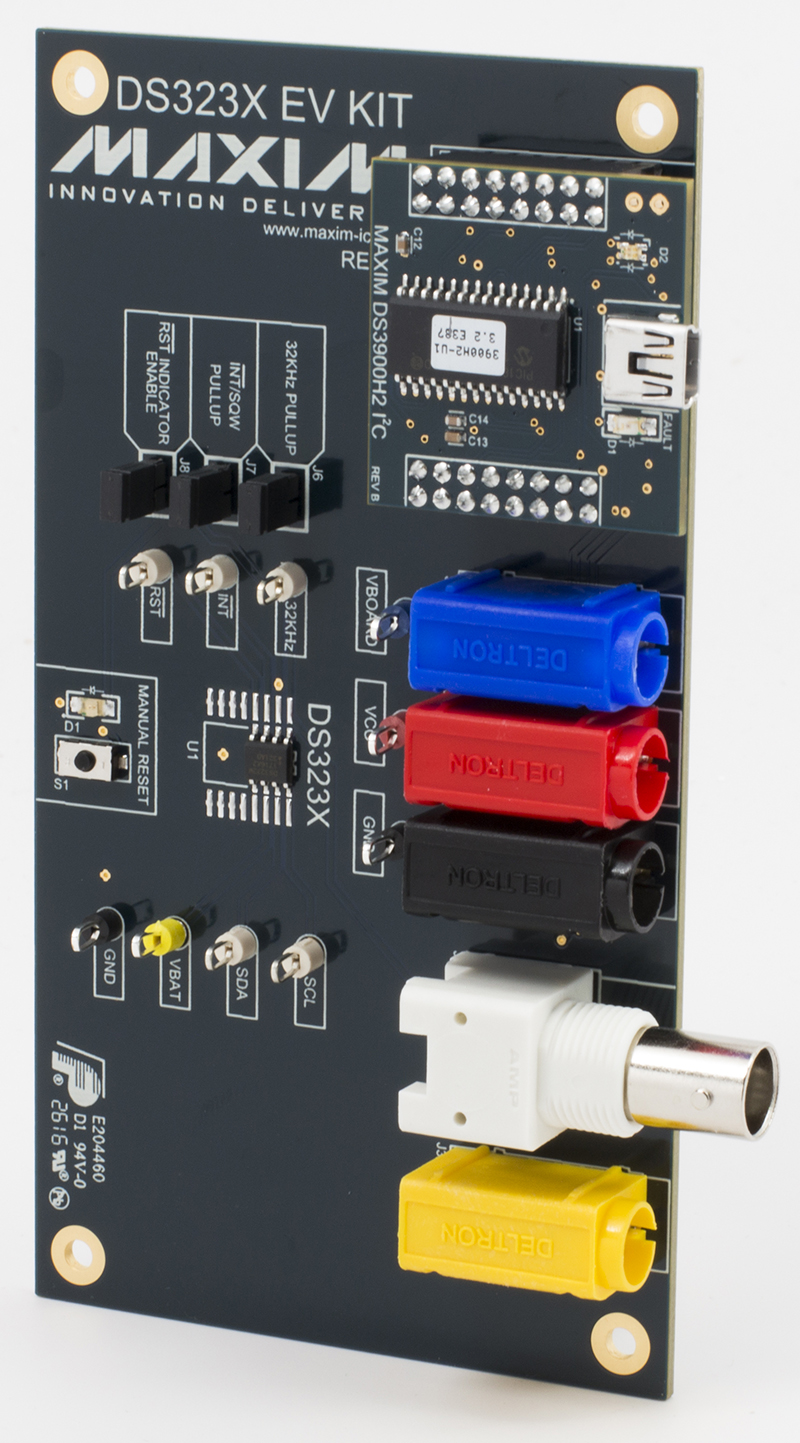

DS3232MEVKIT

评估DS3231M或DS3232M

zoom

DS3232MEVKIT

评估DS3231M或DS3232M

评估DS3231M或DS3232M

特性和优点

  • 帮助用户快速构建硬件电路、调试软件
  • GUI简化用户操作
  • 用户可配置单电源或双电源供电
  • 可选择8引脚或16引脚SO封装

产品详情

DS3231MZ/DS3232M (DS323X)评估板(EV kit)是完全安装并经过测试的电路板,随之提供的应用程序用于演示DS3231M或DS3232M温补实时时钟的工作。DS3231M、DS3232M I2C实时时钟内部集成硅振荡器(MEMS),作为其计时参考时钟。两款器件均连续监测其工作温度,周期性地调整内部震荡频率,使其保持较高的计时精度。
评估板上焊接了一个TCXO,并提供一个供评估板使用的USB I/O通信模块(DS3900H2)和应用程序CD。系统需要一台安装了Windows XP®、Windows Vista®或更高版本操作系统的Windows® PC,PC需要提供一个空闲的USB口。评估板允许用户选择供电方式,I2C接口及应用软件方便了寄存器设置以及不同功能、闹钟中断的演示。
评估板还可以连接用户的I2C主机,验证器件功能、调试程序。

应用

  • 楼宇自动化
  • 高清视频监控系统
  • 工业应用
  • 电表
reference details image

DS3231MPMB1

DS3231MPMB1外设模块

zoom

DS3231MPMB1

DS3231MPMB1外设模块

DS3231MPMB1外设模块

特性和优点

  • -40°C至+85°C温度范围内提供高精度日历和时间(±5ppm)
  • 32.768kHz方波输出
  • 精度为±3°C的数字温度传感器
  • 6引脚Pmod兼容连接器(I²C)
  • C语言例程,便于移植
  • 第二连接头,允许以菊链形式在I²C总线上连接多个模块
  • 符合RoHS标准
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

DS3231MPMB1外设模块提供了连接DS3231M实时时钟(RTC)所需的硬件电路,适用于采用可配置成I²C通信Pmod™扩展端口的系统。IC为低成本和高精度I²C RTC。该器件包含电池输入端,断开主电源时仍可保持精确计时。集成微机电系统(MEMS)提高了器件的长期精确度,并减少了生产线的元件数量。器件采用与通用器件DS3231C RTC相同的封装。

关于IC工作的详细信息,请参阅DS3231M IC的数据资料。

应用

  • 工业应用
  • 便携式仪表
  • 电表

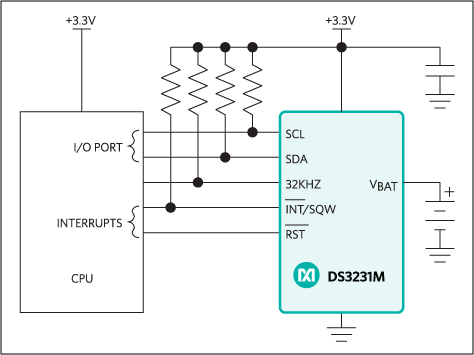

参考电路

参考电路 1

5878fig01

Pmod Adapter for Arduino Platform

zoomopens a dialog

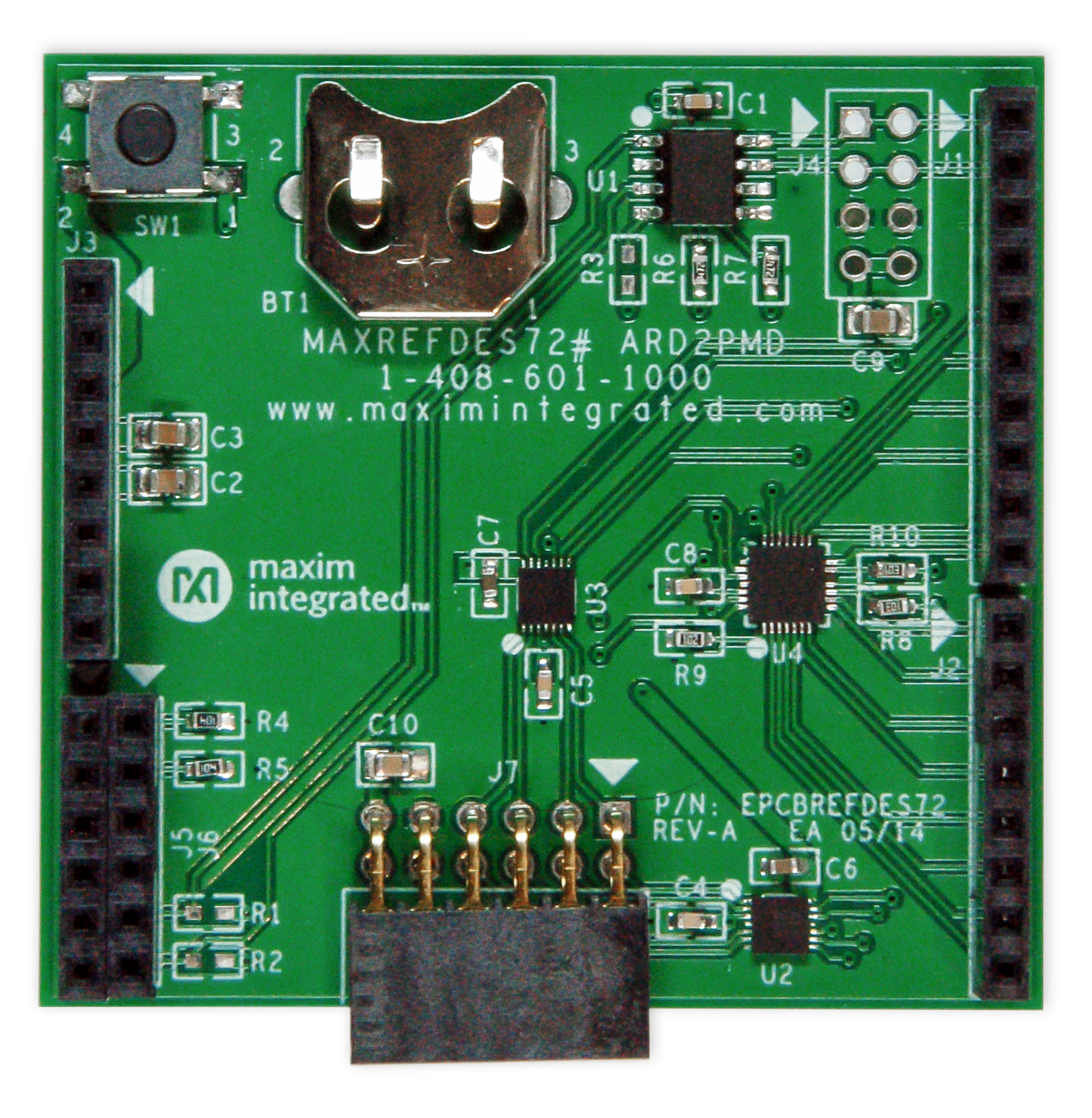

MAXREFDES72

Pmod Adapter for Arduino Platform

Pmod Adapter for Arduino Platform

特性和优点

特征

  • 兼容Arduino® UNO R3 (IOREF支持3.3V或5V信号电平)
  • 2x6 Digilent® Pmod兼容接 (口 (支持1、2、3和4型Pmod, 以及I2C和非标准引脚排列
  • Pmod和Arduino引脚之间电平转换
  • 高精度RTC,带有集成MEMS谐振器

应用

  • 原型设计
  • 科展项目
  • 制造商和业余爱好者项目
  • 科学和电子教育
  • 模拟外设测试和集成

查看参考设计详情 external link
