DS3231: 超高精度、I²C接口、集成RTC/TCXO/晶体 Data Sheet (Rev. 8)11/11/2010PDF1M
概览
优势和特点
- 0°C至+40°C范围内精度为±2ppm
- -40°C至+85°C范围内精度为±3.5ppm
- 为连续计时提供电池备份输入
- 工作温度范围
- 商用级：0°C至+70°C
- 工业级：-40°C至+85°C
- 低功耗
- 实时时钟产生秒、分、时、星期、日期、月和年计时，并提供有效期到2100年的闰年补偿
- 两个日历闹钟
- 可编程方波输出
- 高速(400kHz) I²C接口
- 工作在3.3V
- 数字温度传感器输出：精度为±3°C
- 老化修正寄存器
- /RST输出/按钮复位去抖输入
产品详情

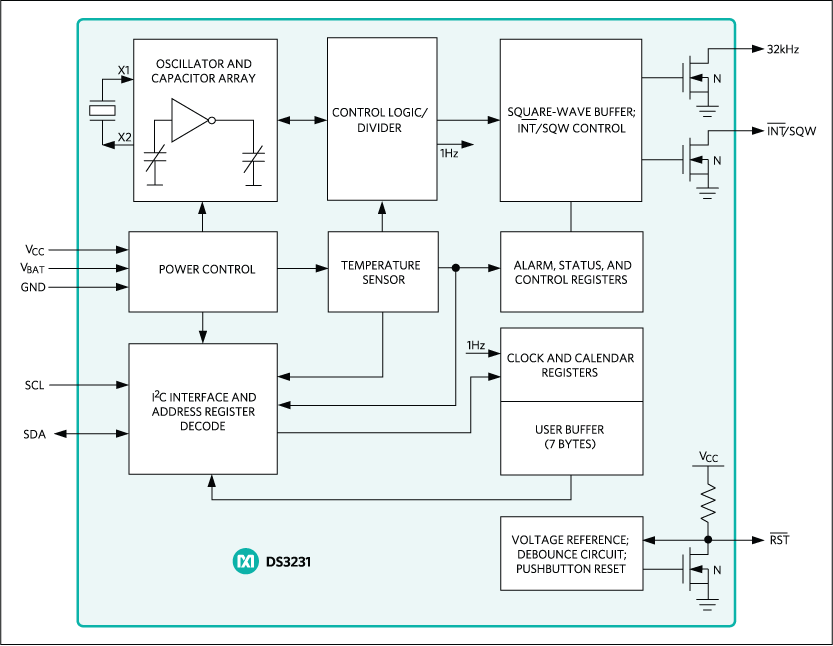

DS3231是低成本、高精度I²C实时时钟(RTC)，具有集成的温补晶振(TCXO)和晶体。该器件包含电池输入端，断开主电源时仍可保持精确的计时。集成晶振提高了器件的长期精确度，并减少了生产线的元件数量。DS3231提供商用级和工业级温度范围，采用16引脚300mil的SO封装。
RTC保存秒、分、时、星期、日期、月和年信息。少于31天的月份，将自动调整月末的日期，包括闰年的修正。时钟的工作格式可以是24小时或带/AM/PM指示的12小时格式。提供两个可设置的日历闹钟和一个可设置的方波输出。地址与数据通过I²C双向总线串行传输。
精密的、经过温度补偿的电压基准和比较器电路用来监视VCC状态，检测电源故障，提供复位输出，并在必要时自动切换到备份电源。另外，/RST监视引脚可以作为产生µP复位的手动输入。
应用
- 全球定位系统(GPS)
- 服务器
- 远程信息处理
- 电表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
DS3231 Reliability Data1/12/2023PDF20K
-
Implementing Flawless Designs with Accurate I²C Real-Time Clocks4/20/2012
-
DS323x系列实时时钟性能比较4/8/2012
-
Selecting a Backup Source for Real-Time Clocks5/26/2006
-
高精度实时时钟的功耗考虑4/7/2006
-
有关内置晶体封装的常见问题10/26/2005
-
DS3231与8051微控制器的接口\r\n\r\n6/20/2005
-
Design Considerations for Maxim Real-Time Clocks2/15/2002
-
Crystal Considerations with Maxim Real-Time Clocks (RTCs)3/29/2001
-
The What, Why, When, Where and How of Real-Time Clocks (RTCs)1/22/2019
-
Industry Turns to MEMS for Accurate Real-Time Clocks3/10/2015
-
Tips for Writing Bulletproof Real-Time Clock Control Code3/28/2014
-
Stuxnet and Other Things that Go Bump in the Night10/23/2012
-
State Machine Logic in Binary-Coded Decimal (BCD)-Formatted Real-Time Clocks9/17/2012
-
精密计时—自动化与大众化2/2/2006
