MAX14566BE
searchIcon

MAX14566BE

USB主机充电器识别模拟开关

更多 showmore-icon

业内首款尺寸最小的USB BC1.1主机ID开关,用于USB供电端口

产品详情
特性
  • 高速USB切换
  • 4.0pF (典型值)低导通电容
  • 4.0Ω (典型值)低导通电阻
  • 0.1Ω (典型值) 超低导通电阻平坦度
  • +2.8V至+5.5V电源范围
  • 3µA (典型值) 超低供电电流
  • 自动限流开关控制
  • 自动USB充电器识别电路
  • DP/DM具有±15kV ESD HBM保护
  • 2mm × 2mm、8引脚、TDFN封装
  • -40°C至+85°C工作温度范围
更多细节
show more Icon

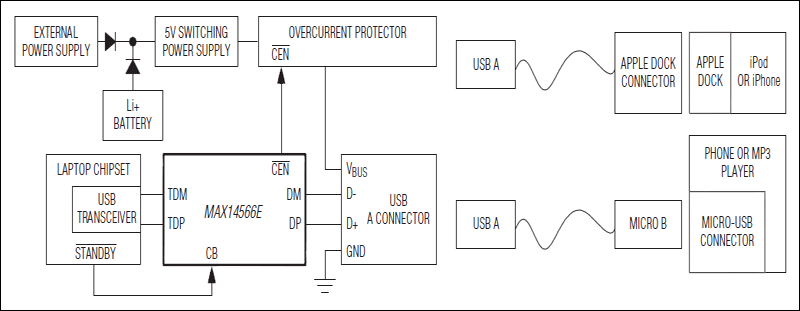

MAX14566E/MAX14566AE/MAX14566BE是第二代USB器件,组合了高速USB模拟开关和USB主机充电器(专用充电器)识别电路。这些器件支持最新的USB电池充电技术规范1.2版,包括数据触点检测和用于Apple兼容设备的一组电阻偏压,以及支持传统USB D+/D-短路检测的数据线上拉。MAX14566E具有pMOSFET开漏控制输出(/CEN),MAX14566AE具有nMOSFET开漏控制输出(CEN),用来重启连接在USB主机的外设。

这些器件提供高性能高速USB开关,导通电容低至4pF (典型值),导通电阻低至4.0Ω (典型值)。此外,器件具有一个数字输入(CB),在直通模式和自动检测充电器模式之间切换。USB主机充电器识别电路允许主机USB端口利用短路DP/DM检测功能支持USB充电器,以及利用USB数据线上的电阻偏压支持Apple兼容器件。Apple兼容设备连接到自动检测充电器模式的端口时,器件从内部电阻分压器为DP和DM线提供电压。如果连接USB 1.2版本兼容器件,器件短路DP和DM,以实现正确的充电器检测。MAX14566BE具有另外一路数字输入(CB1),以实现强制充电器模式。

这些器件在DP和DM具有高达±15kV的人体模式(HBM)增强型静电放电(ESD)保护。所有器件均采用8引脚(2mm x 2mm) TDFN封装, -40°C至+85°C扩展级工作温度范围。

应用

  • 笔记本电脑
  • 笔记本电脑
  • iPod®/iPhone®充电器等通用充电装置

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX14566EEVKIT

MAX14566AE、MAX14566BE和MAX14566E评估板

zoom

MAX14566EEVKIT

MAX14566AE、MAX14566BE和MAX14566E评估板

MAX14566AE、MAX14566BE和MAX14566E评估板

特性和优点

  • 高速USB (480Mbps)
  • 90Ω差分引线,支持USB 2.0
  • USB供电或需更大充电电流时由外部电源供电
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX14566E评估板(EV kit)提供经过验证的设计,用于评估MAX14566E USB器件。器件组合了高速USB模拟开关和USB适配器仿真器。高速USB传输线(D+/D-)具有90Ω差分阻抗引线,符合高速USB标准。

评估板出厂时安装了MAX14566EETA+,替换U1 IC后还可用于评估MAX14566AE和MAX14566BE。

应用

  • 笔记本电脑
  • 笔记本电脑
  • iPod®/iPhone®充电器等通用充电装置
