MAX13051

推荐用于新设计

±80V故障保护CAN收发器，具有自动波特率模式

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完全兼容ISO 11898标准
  • 自动波特率模式
  • 短路保护
  • 高达1Mbps的高速模式
  • 斜率控制模式
  • 低电流待机模式
  • 热关断模式
  • 发送数据主导超时
  • ±6kV人体放电模型ESD保护
  • 共模范围超过±12V

MAX13051为具有自动波特率模式、±80V故障保护的CAN收发器，可理想用于需要过压保护的设备网络和其他工业网络应用。MAX13051可以为CAN协议控制器和CAN总线的物理线路提供连接。

MAX13051具有三种不同的工作模式：高速、斜率控制和关断。高速模式支持高达1Mbps的数据速率。而采用斜率控制模式可编程设置发送器的压摆率，最高允许500kbps数据速率，从而降低EMI并可使用无屏蔽双绞线或平行电缆。在关断模式，发送器关闭，而低功耗接收器监视总线，等待唤醒信号。

MAX13051提供由发送器数据(TXD)主导的超时功能，若TXD输入端保持低电平的时间超过1ms，则器件释放总线，这可以防止出错的CAN控制器将总线箝位至主导电平。MAX13051还提供自动波特率模式，允许微控制器计算输入波特率，而不会破坏CAN协议的通信。MAX13051输入共模范围超过±12V，大大高于ISO 11898协议所规定的-2V至+7V，并具有±6kV人体放电模型保护功能，使该系列器件可理想的应用于恶劣环境。MAX13051提供8引脚SO封装，可工作于-40°C至+85°C和-40°C至+125°C温度范围。

应用

  • 设备网络节点
  • HVAC
  • 工业网络
  • 电信
MAX13051
±80V故障保护CAN收发器，具有自动波特率模式

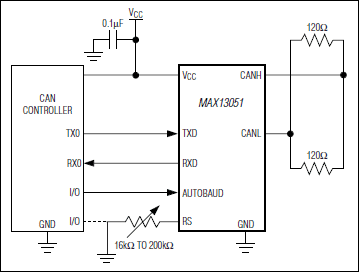

MAX13051：典型工作电路
