LTM2885

6500VRMS 隔离型 RS485/RS422 μModule 收发器和电源

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • RS485/RS422 收发器：6500VRMS (持续 1 分钟)
  • CSA - UL-IEC认证，文件编号255632
  • 隔离型 DC 电源：5V (在 200mA)
  • 无需外部组件
  • 20Mbps 或低 EMI 250kbps 数据速率
  • 高 ESD：在收发器接口上提供 ±15kV HBM
  • 可承受高的共模瞬变：50kV/μs
  • 集成的可选 120Ω 终端
  • 扩展的空间及爬电距离 ~14.6mm
  • 用于灵活数字接口的 1.62V 至 5.5V 逻辑电源引脚
  • 最大连续工作电压：690VRMS
  • 高输入阻抗故障安全 RS485 接收器
  • 电流限制驱动器和热停机
  • 可兼容 TIA/EIA-485-A 和 PROFIBUS
  • 在内部故障情况下为高阻抗输出
  • 低电流停机模式 (<10μA)
  • 通用的 CMOS 隔离式通道
  • 22mm x 9mm x 5.16mm 表面贴装型 BGA 封装
更多细节
show more Icon

LTM2885 是一款完整的电流隔离型全双工 RS485/RS422 μModule®(微型模块) 收发器。它无需使用外部组件。单个电源通过一个集成的隔离式、低噪声、高效率 5V 输出 DC/DC 转换器给接口的两侧供电。

耦合电感器和一个隔离式电源变压器在线路收发器和逻辑接口之间提供了 6500VRMS 的隔离。该器件非常适合于接地环路断开的系统，允许很大的共模电压变化范围。在共模瞬变高达 50kV/μs 的情况下，可以保证不间断的通信。

最大数据速率为 20Mbps 或 250kbps (在转换速率限制模式中)。发送数据 DI 和接收数据 RO 利用事件驱动型低抖动处理来实现。接收器具有一个 1/8 单位负载，每根总线可支持多达 256 个节点。一个逻辑电源引脚提供了与 1.62V 至 5.5V 的不同逻辑电平的简易连接，这与主电源无关。

增强的 ESD 保护使得该器件能够在至隔离型电源的收发器接口引脚上承受高达 ±15kV HBM (人体模型) 和通过至逻辑电源的隔离势垒承受 ±25kV，而不会发生闭锁或受损现象。

应用

  • 隔离型 RS485/RS422 接口
  • 工业网络
  • 断开 RS485 接地环路
  • 隔离型 PROFIBUS-DP 网络
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTM2885

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 用户手册
  • 数据手册
  • 信息
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/27/2017
英文

LTM2885: 6500VRMS Isolated RS485/RS422 μModule Transceiver + Power Data Sheet (Rev.B)

打开PDF文件

redirect
1.59 M
download

下载 PDF

PDF Vector

PDF

更新 01/04/2017
日文

LTM2885: 6500VRMS、絶縁型RS485/RS422 μModuleトランシーバ＋電源 データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R596 Reliability Data redirect icon

22.85 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 12/13/2016
英文
DC1794A - Demo Manual redirect icon

281.00K

download

下载 PDF

信息

1

PDF Vector

HTML

更新 01/30/2018
英文
μModule Design and Manufacturing Resources redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品选型卡 3

μModule Isolators
6.5kV Isolated RS485 + 1W Power
Digital Isolator Product Selection Guide

新闻 1

低 EMI、隔离型 RS485 µModule 收发器 可满足 IEC60601-1 严苛要求

产品选型指南 1

数字隔离器产品选型与资源指南

视频

2

Thumbnail Image

视频

2017-09-18

03:14

Rugged ESD Demonstration

了解更多
Thumbnail Image

视频

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTM2885CY#PBF 42-Lead BGA (22mm x 9mm x 5.16mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2885HY#PBF 42-Lead BGA (22mm x 9mm x 5.16mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2885IY#PBF 42-Lead BGA (22mm x 9mm x 5.16mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2885CY#PBF

量产

LTM2885HY#PBF

量产

LTM2885IY#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2885CY#PBF

量产

LTM2885HY#PBF

量产

LTM2885IY#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download

Test Correlation Report

Other

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2885CY#PBF

量产

LTM2885HY#PBF

量产

LTM2885IY#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2885CY#PBF

量产

LTM2885HY#PBF

量产

LTM2885IY#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download
Test Correlation Report
Other

pdf

Qualification Results Summary

external-icon
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

隔离式 RS-485 接口1
LTC1535
popup image
Cart

量产

隔离型 RS485 收发器

部分模型 产品周期 描述
LTM2881
popup image
Cart

量产

完整的隔离型 RS485 / RS422 μModule 收发器和电源

评估套件

评估套件 1

reference details image

DC1794A

LTM2885演示板|集成电源的6.5kV隔离式RS485/RS422 μModule收发器

zoom

DC1794A

LTM2885演示板|集成电源的6.5kV隔离式RS485/RS422 μModule收发器

download icon

下载

 print icon

打印
DC1794A
LTM2885演示板|集成电源的6.5kV隔离式RS485/RS422 μModule收发器
立即购买 更多内容

产品详情

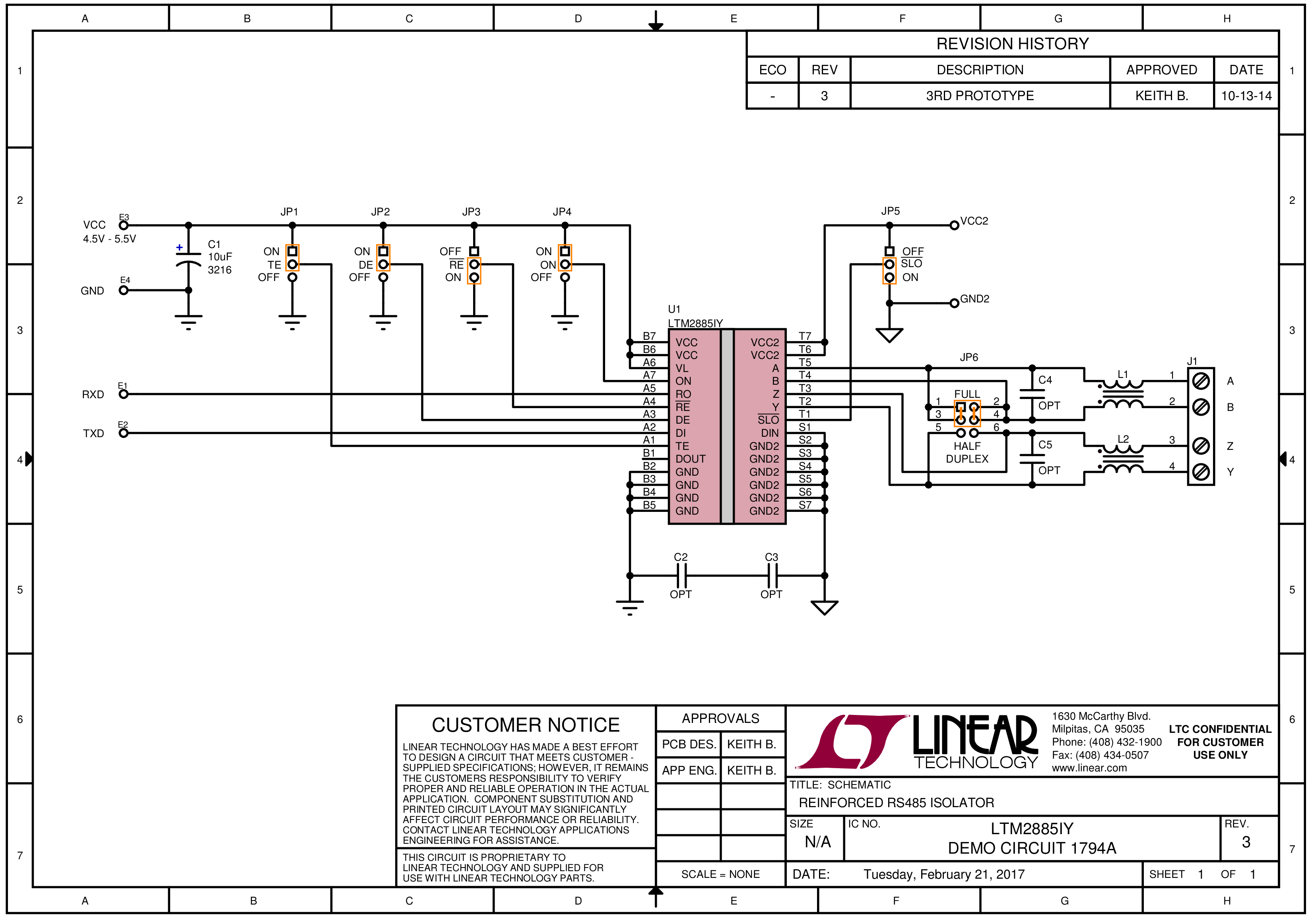

演示电路1794A是一款集成电源的隔离式RS485/RS422 μModule®收发器，内置LTM2885。该演示电路是一个6500VRMS电流隔离式RS485/ RS422收发器接口。该演示电路具有EMI优化电路配置和印刷电路板布局。该演示电路采用VCC单外部电源供电。该器件产生输出电压VCC2并使用LTC的隔离器μModule技术跨越隔离栅传送所有必要的信号。
