LTC7066

150V半桥驱动器,浮动接地且死区时间可调

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 独特的对称浮栅驱动器架构
  • 高抗扰度,可承受 ±10 V 接地差
  • 140 V 最大输入电压,独立于 IC 电源电压 VCC
  • 5 V ~ 14 V VCC 工作电压
  • 4 V ~ 14 V 栅极驱动器电压
  • 0.8Ω 下拉,1.5Ω 上拉以快速开启/关闭
  • 自适应直通保护
  • 可调死区时间
  • TTL/CMOS 兼容输入
  • VCC UVLO/OVLO 和浮动电源 UVLO
  • 双驱动 N 通道 MOSFET
  • 漏极开路故障指示器(VCC UVLO/OVLO、栅极驱动器 UVLO 和热关断)

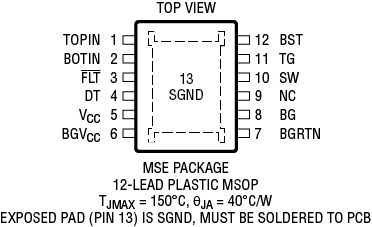

  • 提供耐热性能增强型 12 引脚 MSOP
  • 通过 AEC-Q100 汽车应用认证
更多细节
show more Icon

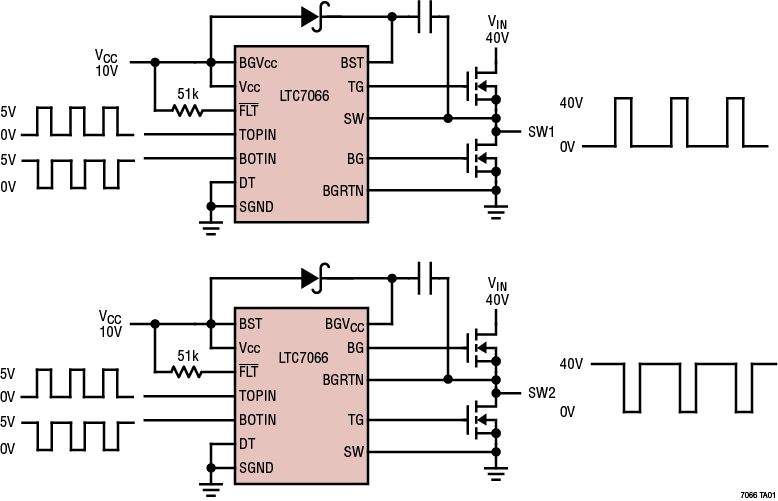

LTC7066以半桥配置驱动两个N通道MOSFET,电源电压高达140V。高端和低端驱动器可以驱动具有不同接地基准的MOSFET,提供出色的瞬变抗扰度。

其功能强大的0.8Ω下拉和1.5Ω上拉MOSFET驱动器可以使用较大的栅极电容高压MOSFET。其他特性包括UVLO、TTL/CMOS兼容型输入、可调导通/关闭延迟和直通保护。

应用

  • 汽车和工业电源系统
  • 电信电源系统
  • 半桥和全桥转换器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC7066RMSE#PBF
  • HTML
  • HTML
LTC7066RMSE#TRPBF
  • HTML
  • HTML
LTC7066RMSE#WPBF
  • HTML
  • HTML
LTC7066RMSE#WTRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-LTC7066

150V Half-Bridge Driver with Floating Grounds and Adjustable Dead-Time

zoom

EVAL-LTC7066

150V Half-Bridge Driver with Floating Grounds and Adjustable Dead-Time

150V Half-Bridge Driver with Floating Grounds and Adjustable Dead-Time

产品详情

The EVAL-LTC7066-AZ evaluation circuit is a half-bridge driver that drives two N-channel MOSFETs. The two 5V logic-compatible PWM inputs independently drive each of the two N-channel gate outputs to each MOSFET. The eval kit has several unpopulated PCB pads to help facilitate the user in customizing the board for their application.

The LTC7066 driver has a powerful 0.8Ω pull-down and 1.5Ω pull-up MOSFET drivers driving two 150V N-channel MOSFETs. The gate drivers on the LTC7066 are capable of driving MOSFETs with different ground references; however, this eval kit has these ground references committed.
