概览
优势和特点
- 36 个测量通道可监控多达 144 个串联燃料电池
- 通道测量范围：±5V
- 电池组电压范围：–80V 至 150V
- 5V 单电源供电
- 可堆叠架构支持大型燃料电池组
- 内置式 isoSPI™ 接口
- 1MB/s 隔离式串行通信
- 使用一根双绞线，最长 100 米
- 低 EMI 易感性和辐射
- 双向断线保护
- 总测量误差为 15mV
- 只需 6.75ms 即可测量系统中的所有单元
- 具有内置噪声滤波器的 Δ-Σ 转换器
- 六个通用数字 I/O 或模拟输入
- 温度或其他传感器输入
- 休眠模式电源电流 12μA
- 64 引脚 LQFP 封装
- 符合面向汽车应用的 AEC-Q100 标准
产品详情
LTC6806是一款燃料电池监控器，可测量多达144个串联燃料电池，总测量误差小于15mV。LTC6806包括36个输入通道，每个通道具有±5V测量范围，允许每个通道测量1至4个串联的燃料电池。
所有36个输入通道在快速ADC模式下可以在6.75ms内测量完毕。为实现高降噪性能，还可以选择较低的数据采集速率。在正常ADC模式下，所有电池可以在10.3ms内测量完毕，总测量误差小于15mV。

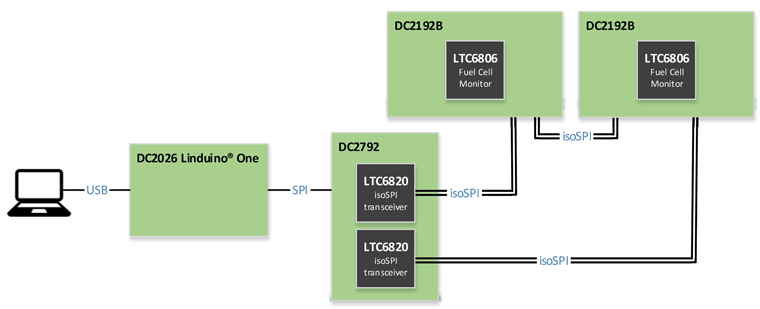

每个LTC6806都有一个isoSPI接口，用于进行不受RF干扰的远距离高速通信。通过引脚选择可以提供两种通信模式：在菊花链模式中，多个器件以菊花链形式连接，并为所有器件连接一个主机处理器；在并联模式中，多个器件与主机处理器并联，且每个器件单独寻址。
可以将多个LTC6806器件串联在一起，从而对非常庞大的燃料电池组进行同步电池监测。正如典型应用中所展示的那样，12个LTC6806串联在一起可以监测432个燃料电池。或者，432个电池可以使用六个IC进行监测，两个电池为一组，或使用四个IC进行监测，三个电池为一组。
应用
- 燃料电池电动汽车和混合动力汽车
- 备用电源系统
- 高功率便携式设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

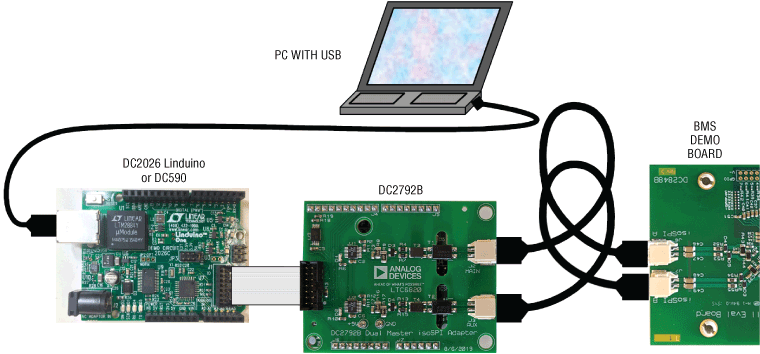

评估套件 (2)
参考资料
-

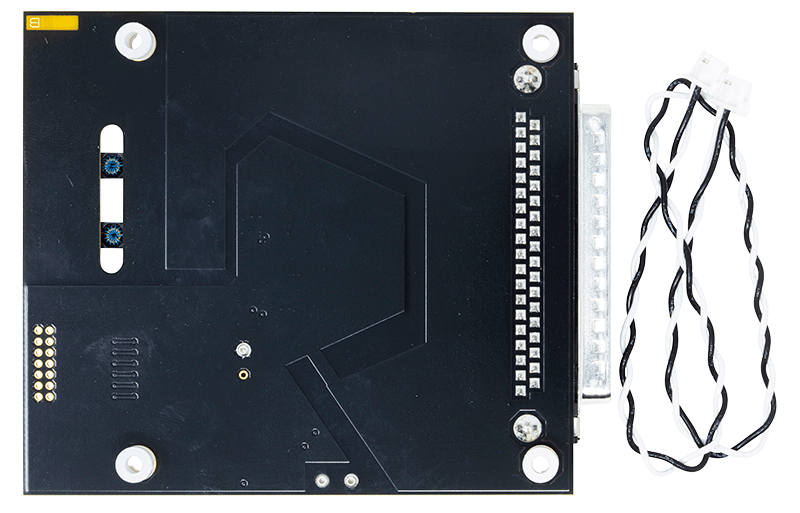

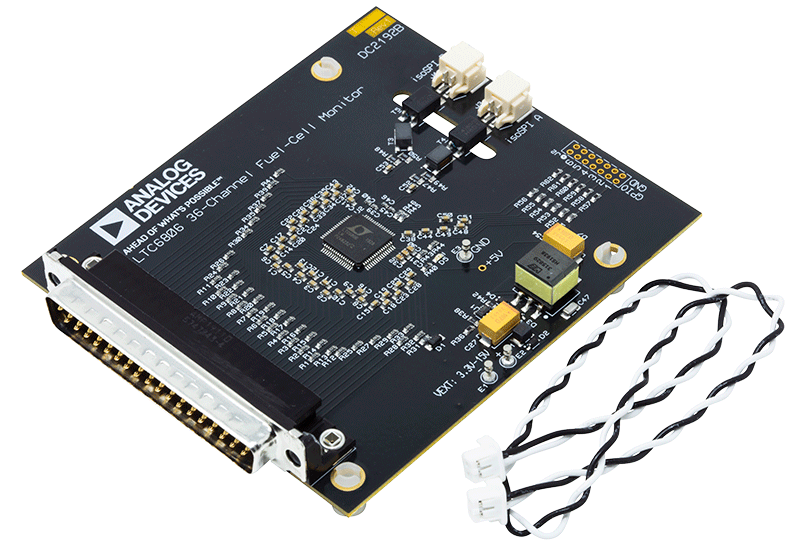

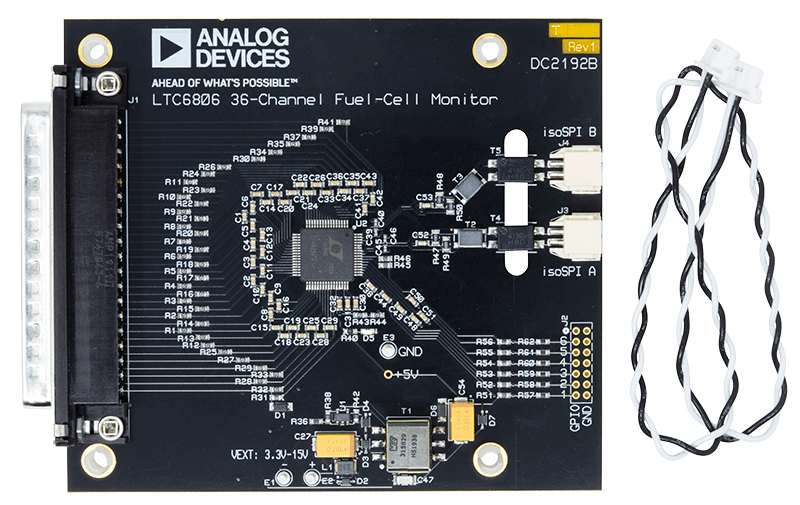

DC2192B - Demo Manual (Rev. 0)1/21/2021
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC6806HLW#3ZZPBF | 材料声明 | 质量和可靠性 | 64-Lead LQFP (10mm x 10mm) | |
| LTC6806HLW#3ZZTRPBF | 材料声明 | 质量和可靠性 | 64-Lead LQFP (10mm x 10mm) | |
| LTC6806ILW#3ZZPBF | 材料声明 | 质量和可靠性 | 64-Lead LQFP (10mm x 10mm) | |
| LTC6806ILW#3ZZTRPBF | 材料声明 | 质量和可靠性 | 64-Lead LQFP (10mm x 10mm) | |
| Wafer Fabrication Data |
