概览

优势和特点

  • 可测量多达 12 个串联锂离子电池的电压 (最大值为 60V)
  • 可堆叠式架构实现了高电压电池组的监视
  • 可利用 4 位地址进行单独寻址

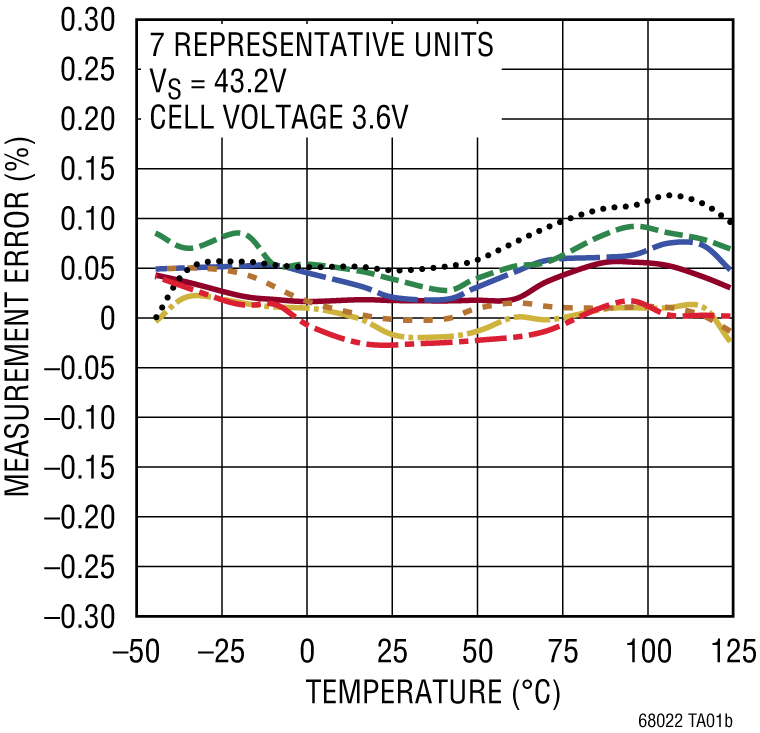

  • 0.25% 的最大总测量误差
  • 可在 13ms 的时间里完成一个系统中所有电池的测量
  • 电量平衡:
    • 内置无源电量平衡开关
    • 提供片外无源电量平衡
  • 具两个热敏电阻输入和内置温度传感器
  • 具数据包误差检验功能的 1MHz 串行接口
  • 抗 EMI 的能力高
  • 具内置噪声滤波器的 ΔΣ 转换器
  • 导线开路连接故障检测
  • 低功率模式

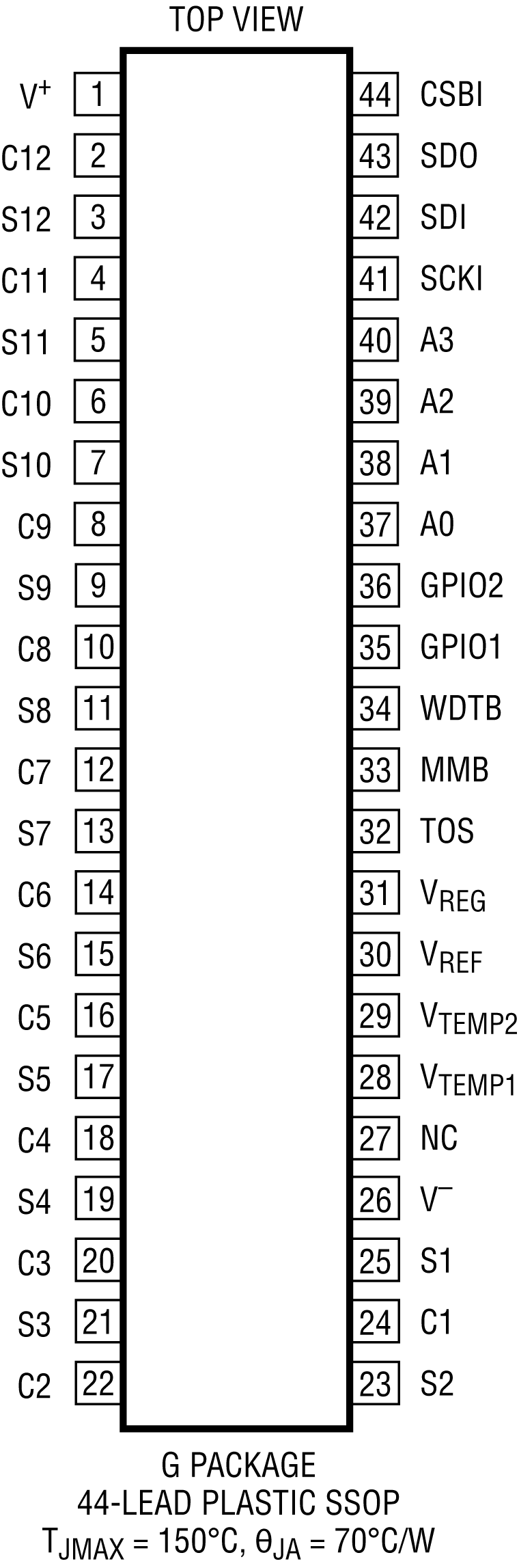

  • 44 引脚 SSOP 封装



产品详情

LTC®6802-2 是一款完整的电池监视 IC,它内置一个 12 位 ADC、一个精准电压基准、一个高电压输入多工器和一个串行接口。每个 LTC6802-2 能够在总输入电压高达 60V 的情况下测量 12 个串接电池的电压。所有 12 个输入通道上的电压测量都能在 13ms 的时间之内完成。

可以把多个 LTC6802-2 器件串联起来,以监视长串串接电池中每节电池的电压。每个 LTC6802-2 具有一个可单独寻址的串行接口,因而允许把多达 16 个 LTC6802-2 器件连接至一个控制处理器并同时运作。

为了较大限度地降低功率,LTC6802-2 提供了一种测量模式,旨在监视每节电池的过压和欠压条件。另外,该器件还提供了一种待机模式,以把电源电流减小至 50μA。

每个电池输入均具有一个相关联的 MOSFET 开关,用于对任何过充电电池进行放电。

相关器件 LTC6802-1 提供了一个串行接口,从而可对多个 LTC6802-1 器件的串行端口进行菊链式连接,而无需使用光耦合器或光隔离器。




应用

  • 电动汽车和混合动力汽车
  • 高功率便携式设备
  • 备份电池系统
  • 高电压数据采集系统



产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。

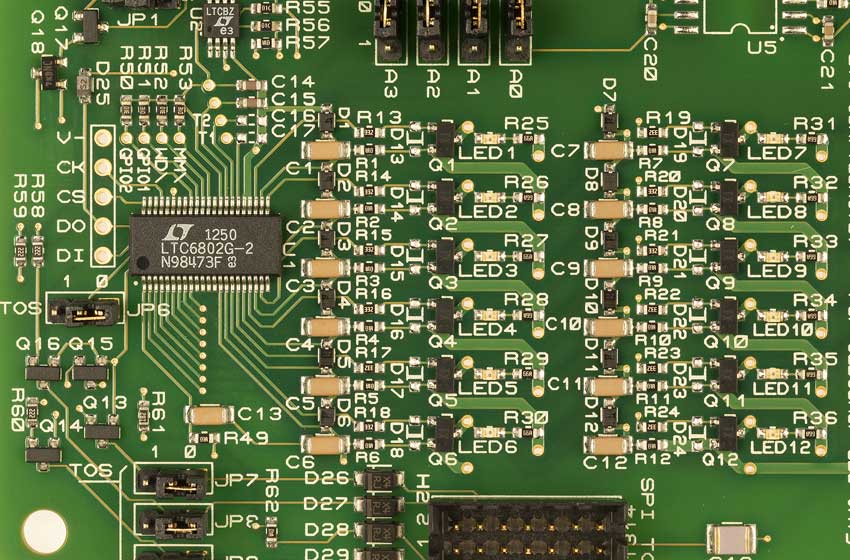

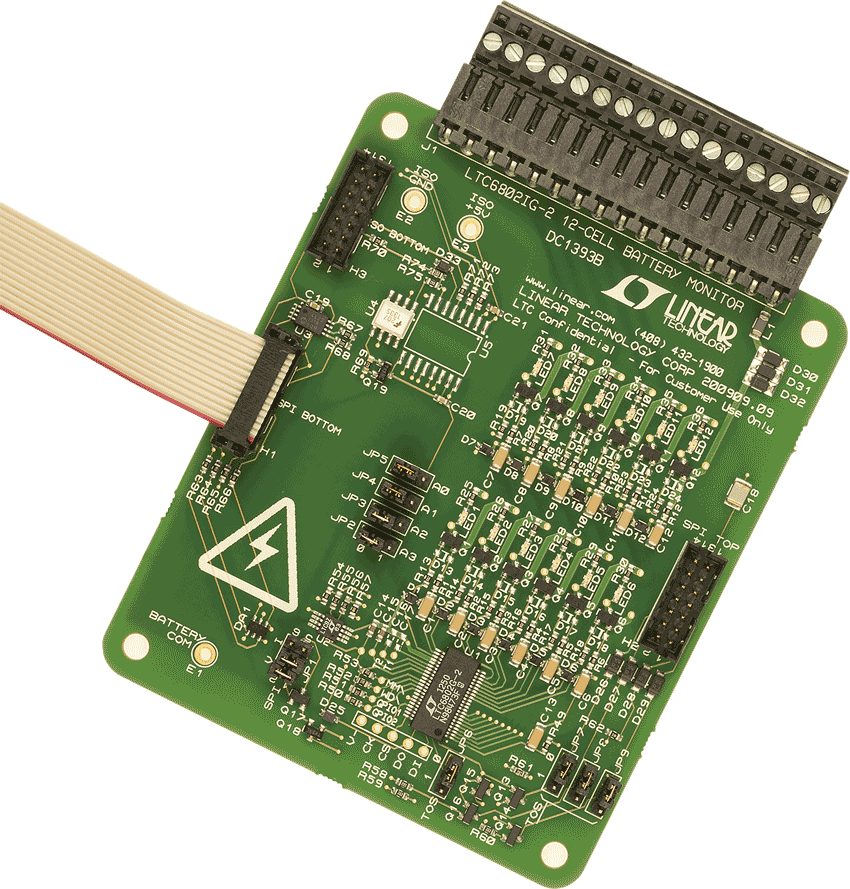

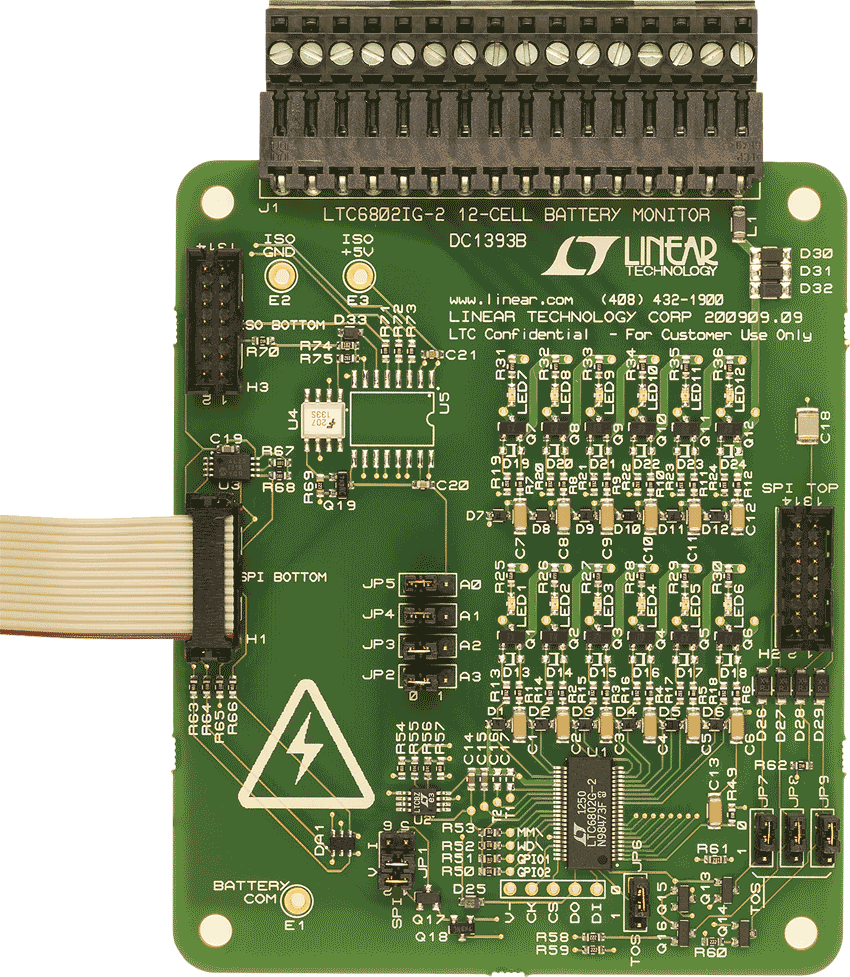

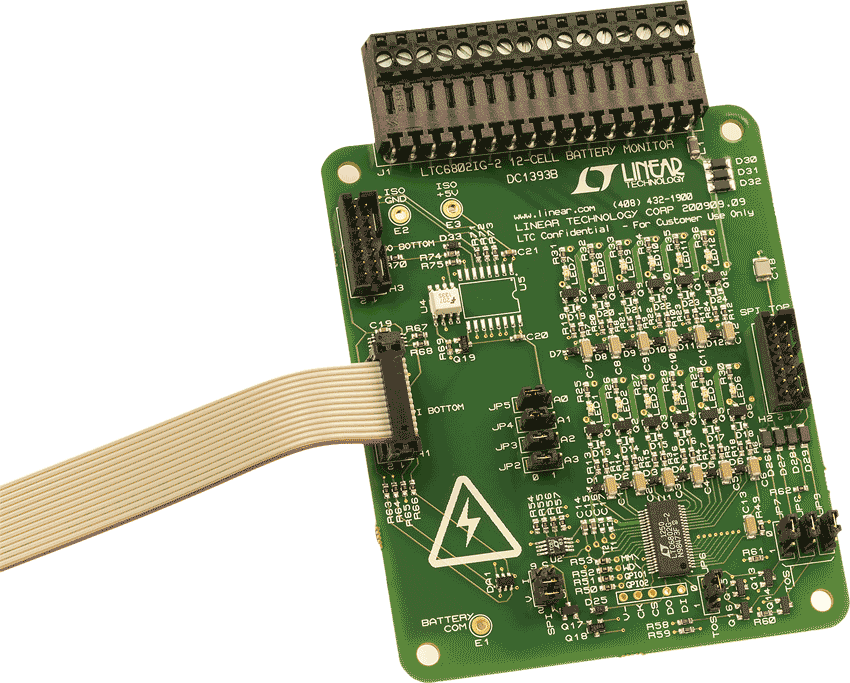

评估套件 (1)

配套产品推荐

LTC6802-2 配套产品

推荐 Suggested Temp Sensor

推荐 相关器件
