LTC6801

不推荐用于新设计

独立型多节电池的电池组故障监视器

数据手册 (Rev. F) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 具备汽车应用资格
  • 可监视多达 12 个串联的锂离子电池 (最大值为 60V)
  • 可堆叠式架构实现了 >1000V 的系统
  • 1% 最大过压检测误差
  • 可调过压和欠压检测
  • 自测试功能保证准确度
  • 采用差分信号坚固型故障检测
  • 简单的引脚搭接式配置使得能够在未采用微控制器的情况下进行电池监视
  • 在 15.5ms 完成一个系统中所有电池的监视
  • 可编程响应时间
  • 两个温度监视器输入
  • 低功率空闲模式
  • 36 引脚 SSOP 封装

LTC6801 是一款多节电池监视 IC，它内置了一个 12 位 ADC、一个精准的独立电压基准、采样比较器和一个高电压输入多工器。LTC6801 能够监视多达 12 个串接电池组电池的过压、欠压和过热情况，并指示电池是否处于规定的参数范围之内。当不存在故障情况，LTC6801 将产生时钟输出。差分时钟提供高的抗噪声性能，并确保不会出现因存在信号锁死于某电平或因短路情况而检测不到电池组故障。

每个 LTC6801 能够在电池组电压高达 60V 的条件下运作，而且，可以将多个 LTC6801 器件堆叠起来，以监视长串串接电池中的每节电池。当多个器件堆叠时，可以对每个 LTC6801 的状态信号进行菊链式连接 (无需使用光耦合器或光隔离器)，从而提供了用于整个电池串的单个状态输出。

LTC6801 可通过外部引脚搭接来配置。可调的过压和欠压门限支持不同的锂离子电池化学组成。可选的测量时间使得用户能够节省功率。

应用

  • 冗余电池监视器
  • 混合动力电动汽车
  • 电池后备系统
  • 采用多个电池组电池的电源系统
LTC6801
独立型多节电池的电池组故障监视器

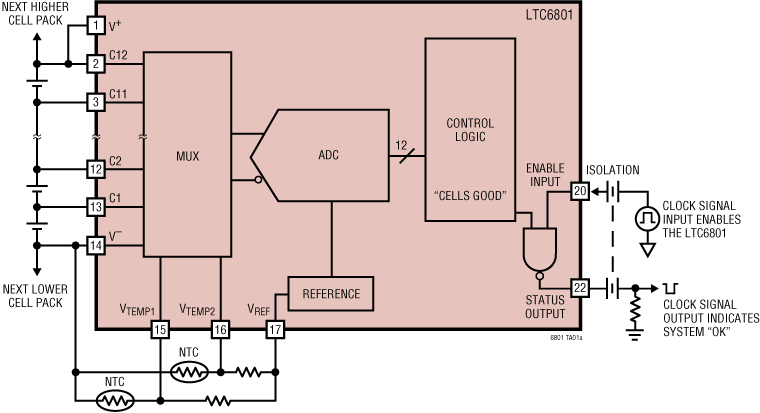

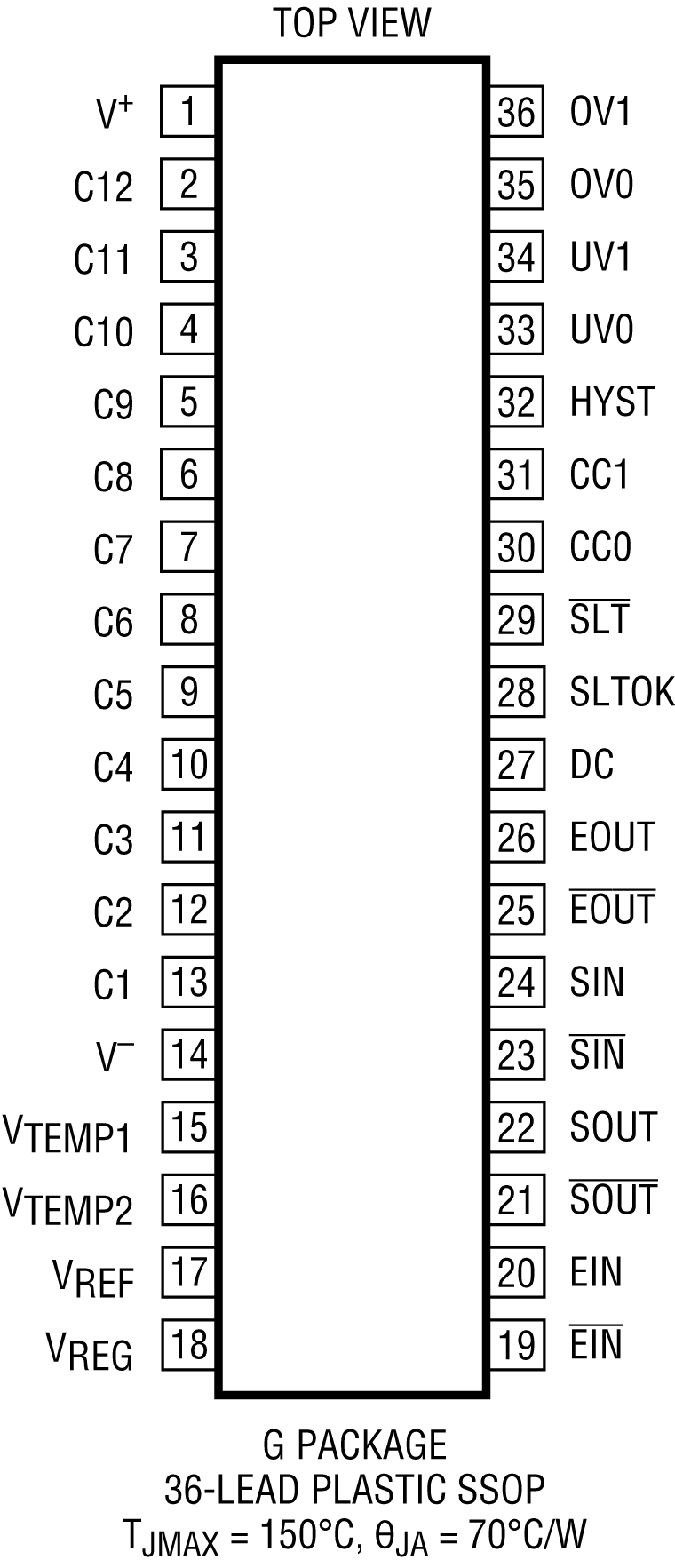

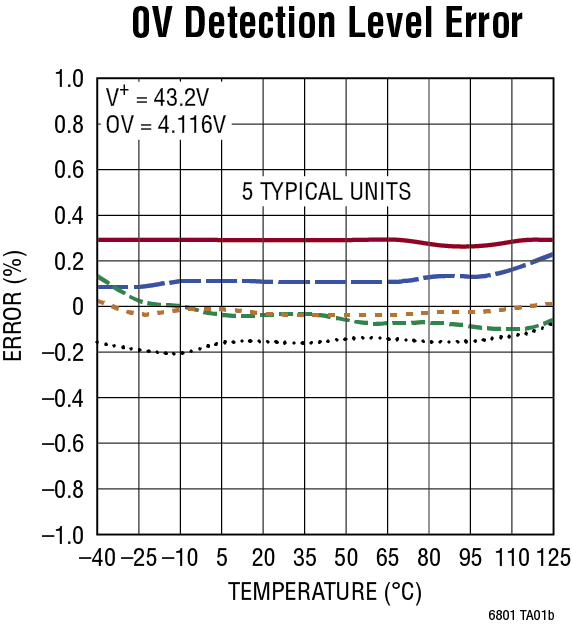

LTC6801 Application Circuit LTC6801 Pin Configuration LTC6801 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电池监控器和电量计 2
LTC6803-1
不推荐用于新设计 多节电池的电池组监视器
LTC6803-2
不推荐用于新设计 多节电池的电池组监视器
接口收发器和隔离器 1
LTC6820
量产 isoSPI 隔离式通信接口
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件
DC1469B
LTC6801 | 演示板

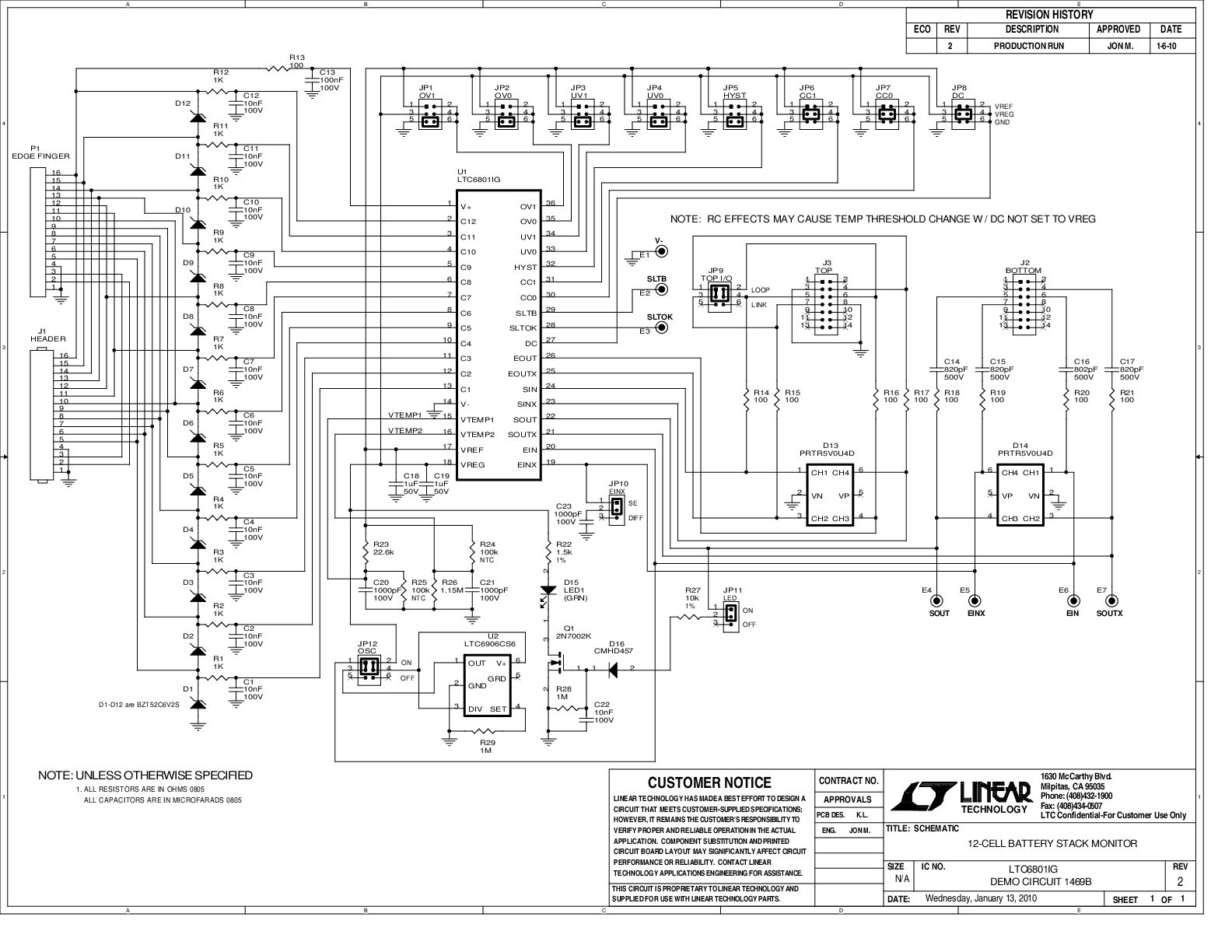

DC1469B - Schematic
