LTC6078

微功率精准、双路 CMOS 轨至轨输入/输出放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 16
特性
  • 最大失调电压:25µF (在 25ºC 条件下)
  • 最大失调漂移:0.7µV/ºC
  • 最大输入偏置:
    • 1pA (25ºC)
    • 50pA (≤85ºC)
  • 微功率:每个通道 54µA
  • 95dB CMRR (最小值)
  • 100dB PSRR (最小值)
  • 输入噪声电压:16nV/√Hz
  • 轨至轨输入和输出
  • 2.7V 至 5.5V 工作电压

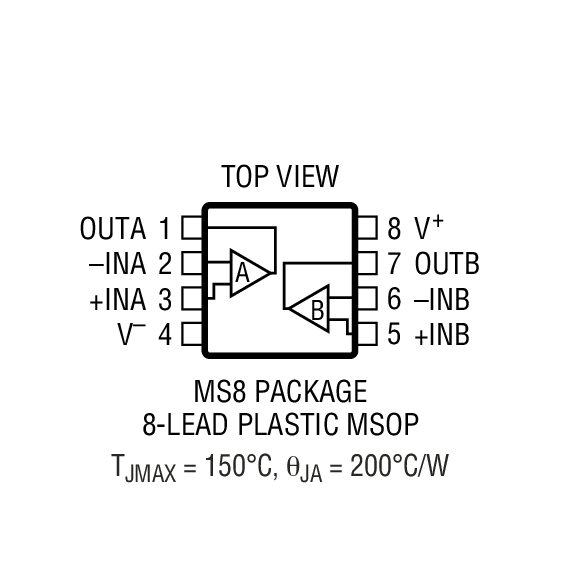

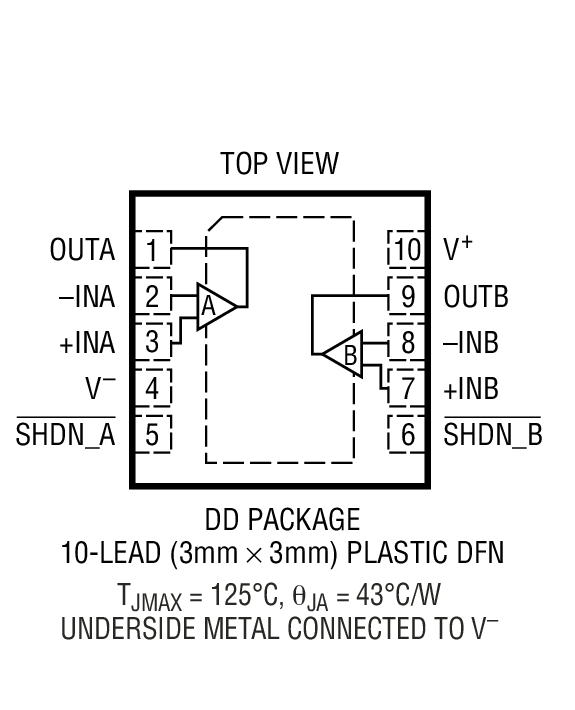

  • LTC6078 采用 8 引脚 MSOP 和 10 引脚 DFN 封装

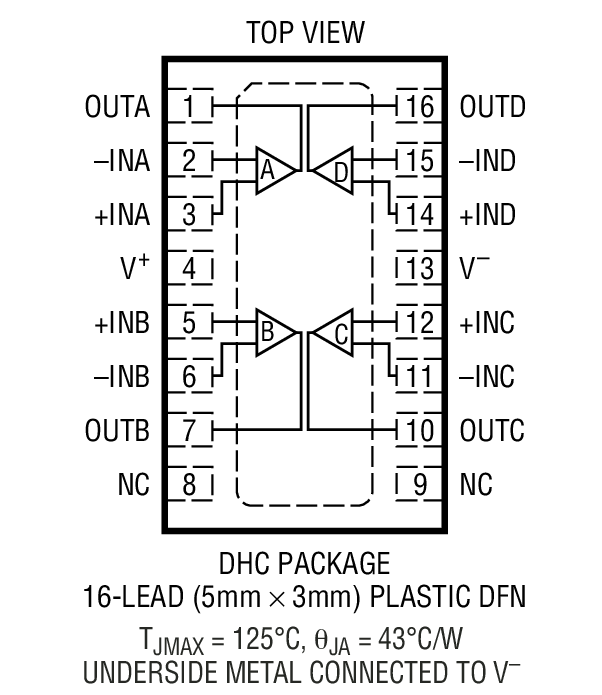

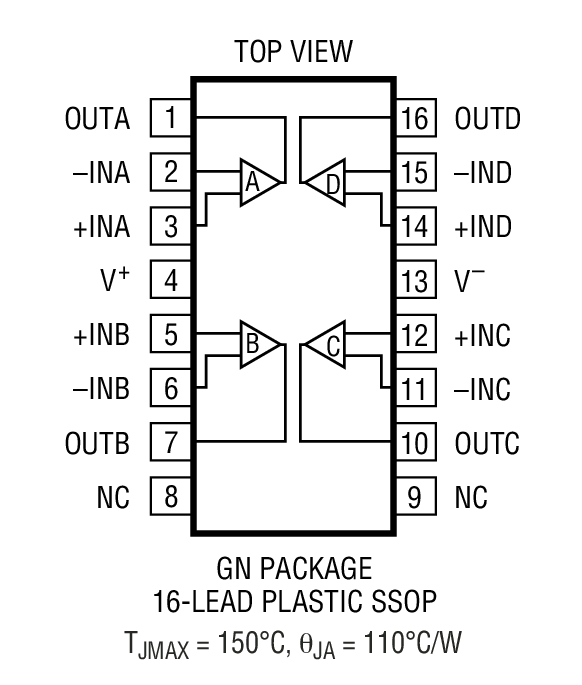

    LTC6079 采用 16 引脚 SSOP 和 DFN 封装

更多细节
show more Icon

LTC®6078 / LTC6079 是具有低功耗和轨至轨输入 /  输出摆幅的双路 / 四路、低失调、低噪声运算放大器。

输入失调电压被修整至 25µV 以下,而且,CMOS 输入吸收的偏置电流小于 50pA。低失调漂移、卓越的 CMRR 以及高电压增益令其成为精准信号调理的上佳选择。

当采用一个 3V 电源时,每个放大器仅吸收电流 54µA 的电流。LTC6078 / LTC6079 的微功率、轨至轨操作非常适合于便携式仪表和单电源应用。

LTC6078 / LTC6079 的规格是针对 3V 和 5V 电源电压以及 –40ºC 至 125ºC 的温度范围而拟订的。双路放大器 LTC6078 采用 8 引脚 MSOP 和 10 引脚 DFN 封装。四路放大器 LTC6079 采用 16 引脚 SSOP 和 DFN 封装。


Applications

  • 光电二极管放大器
  • 高阻抗传感器放大器
  • 微伏级准确度门限检测
  • 仪表放大器
  • 电池供电型应用
